从内阻检测原理到选型判据与安装接线——起动蓄电池健康管理的技术实现路径

导读：在消防泵房现场，一个常见的困惑是：蓄电池电压显示27V，起动时马达也能盘车，但柴油机就是不点火。换一组新电池，问题立刻消失。问题出在哪里？本文从起动回路内阻检测和温度自适应调压两个核心技术原理出发，系统讲解技术实现路径、选型判据与安装要点。

系列说明：本文为“起得来·蓄电池健康管理”系列第3篇（共3篇），面向技术人员，聚焦技术原理与工程落地。

一、一个真实的技术问题：电压正常，为什么打不着火？

一次技术交流中，有人问了一个看似简单的问题：

“明明蓄电池电压有27V，起动时马达也能盘车，为什么就是不点火？换一组新电池一下就着了。”

“电压正常”成了最大的迷惑项——它让用户以为电池没问题，实际上电池已经快死了。答案在电池的内阻里。

为什么测的是“起动回路内阻”，而不是“蓄电池内阻”？

市面上叫“蓄电池内阻仪”的仪表，测的是蓄电池内阻——电池极板、板栅、电解液本身构成的欧姆内阻。它回答的是一个单体问题：这块电池还好不好。

而起动回路内阻，测的是从蓄电池端子出去，经过串联线、经过接头，一直到起动机，整条起动回路上所有电阻的总和。一个是电池的里子，一个是整条线路上真正决定成败的那个数。

起动回路内阻由以下分量构成：

新装系统典型值8~20mΩ。其中电池本体之外的线缆与接头，可占到总电阻的三分之一，而且是整条回路上唯一会突然变化的部分。

决定柴油机起动瞬间电压跌落的，是整条起动回路的内阻，不是单颗电池的查表内阻。老化电池的端电压可能显示正常，但起动回路内阻已经大幅升高，起动瞬间无法提供足够电流——这就是电压正常但柴油机不点火的原因。

二、核心原理一：起动回路内阻在线检测

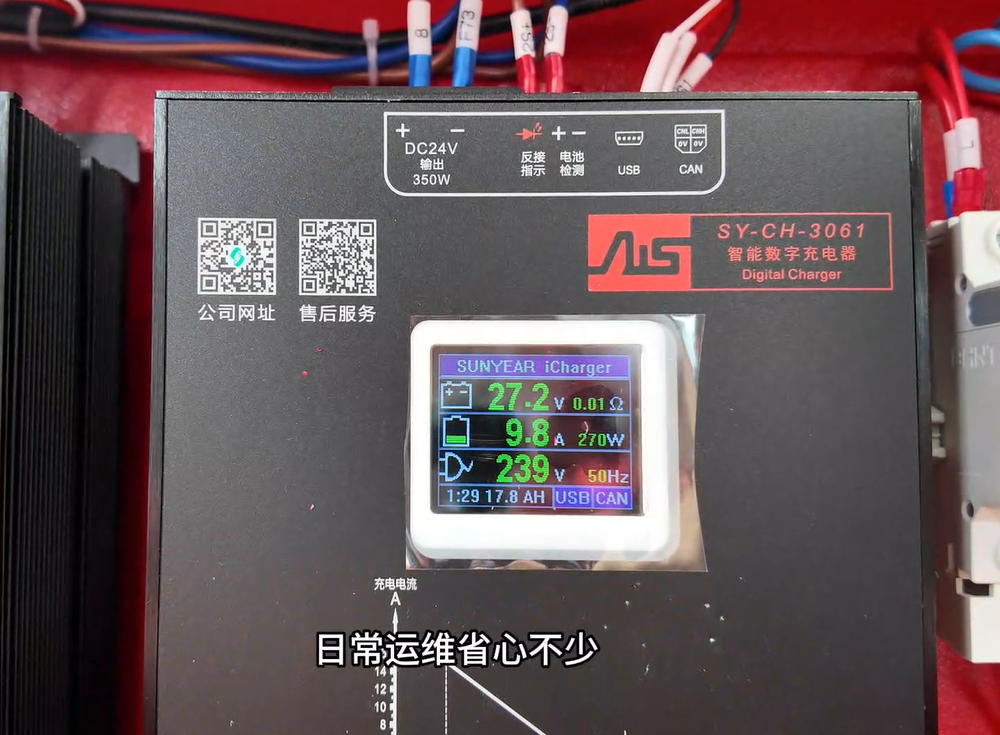

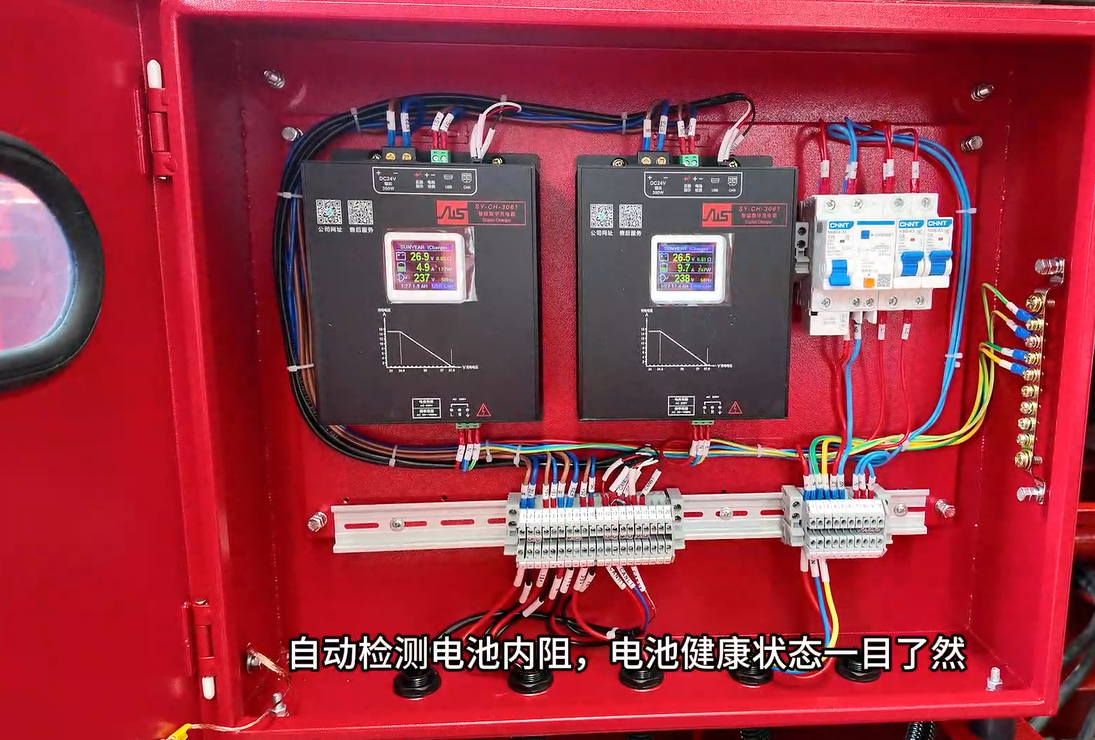

2.1 怎么在线检测？

传统内阻检测仪需要将电池从系统拆下、离线检测，依赖人工主动性。对于消防泵组这种“平时不用、用时不能停”的设备，离线检测几乎不可行。

在线检测的技术路径是：

· 充电积算法：充电过程中以交流信号积算充电前端动态阻抗，停充后积算极化电压形成的极化内阻。

· 四线制开尔文检测：两条充电线+两条独立电压检测线，等长抵消线缆压降，抓取蓄电池端真实电压。取样线接在蓄电池组两端，剥掉的是充电器到电池组的外部引线——两颗电池之间的串联线、两端端子的接触，全都落在取样点以内，必然计入总电阻。

· 高电平屏蔽：起动期间锁定读数，避免大电流造成的读数跳变。信号经3.5mm插头接入12~24V高电平（取柴油机控制器供油信号）。

最终测得的，是欧姆电阻、极化电阻、接触电阻、串联线电阻的叠加——这个总和，才是起动时真正起作用的内阻。

2.2 阈值怎么标定？

逐台标定，不是固定值。

装机时实测该台设备的起动回路内阻基准值（含电池、线缆与接头），以这个基准值为准：

· 黄色预警 = 标定值 × 1.2，或物理极限值的80%，取先到者

· 橙色预警 = 标定值 × 1.35，或物理极限值的90%，取先到者

· 红色报警 = 标定值 × 1.5，或物理极限值的95%，取先到者

红色报警即相对初次标定值上升50%，红灯停充、强制更换。

物理极限由起动机功率决定，例如3.7kW起动机对应132mΩ，正常状态下远远够不着。真正先到的是“相对初始值增长”这一条——目的不是逼近物理临界点，而是在劣化趋势刚刚形成时就发出信号，把处理时间留出来。

以3.7kW起动机配100Ah蓄电池为例：新装系统约12mΩ，黄色预警线落在14.4mΩ，红色报警线落在18.0mΩ。报警时距离物理极限仍有两个数量级的余量——报的是趋势，不是临界。

25℃基准内阻参考值如下（仅为电池本体参考，实际标定值含分配线缆与接头电阻，以装机实测为准）：

重要说明：报警值是相对本机初次标定值的增长幅度，不是固定的绝对数值。不同机组因电池容量、线缆长度和接头状态不同，其起动回路内阻的初始标定值本身就不同。

三、核心原理二：温度自适应调压

3.1 问题的由来

铅酸蓄电池可接受的充电电压随温度升高而下降。若充电电压固定不变，夏季高温下电池即处于过充状态：副反应加剧、电解液失水、正极板栅腐蚀，严重时内部产气而泄压阀来不及排气，导致鼓包甚至炸裂。

一个真实的事故背景：2023年7月，某炼化一体化项目发生过两台蓄电池爆炸事故。当时泵房温度超过37℃。事故原因正是：蓄电池老化后内阻升高，起动瞬间产生大量热量，叠加高温环境，而充电器在高温下仍然输出25℃基准下的浮充电压——这个电压在低温时是正常的，但在高温下，它会导致蓄电池内部发生剧烈的副反应。

3.2 解决逻辑

上一代产品能看内阻、能预警，但它看不见温度。一个看不见温度的充电器，在极端高温环境下，等于在给老化的蓄电池火上浇油。

新一代管理器增加一路蓄电池温度检测。实时采集电池温度，代入充电算法——温度升高，自动降低充电电压；温度降低，自动提升充电电压。温度从“不参与充电”变为“参与调压”，使电池始终工作在安全充电窗口内。

测点在电池本体：NTC（10kΩ/β值3380）置于两块蓄电池之间，引线4~5米/条，建议双绞线屏蔽。测的是电池温度而非环境温度。

温度自适应调压使电池始终工作在最优充电曲线上，实现高温不炸、低温不欠充。

四、选型判据：什么时候选带温度调压的型号

两代产品在充电、起动回路内阻检测、CAN通信等核心功能上一致，差异在于是否具备温度自适应调压。

选型判断标准：

一句话判断：如果你的泵房在夏季温度会超过35℃，选带温度自适应调压的型号。如果泵房常年温度可控，上一代产品已能满足合规要求。

五、常见技术问题速答

Q：怎么在线检测内阻？ A：充电过程中以交流信号积算充电前端动态阻抗，停充后积算极化电压形成的极化内阻。采用四线制开尔文检测——两条充电线+两条独立电压检测线，等长抵消线缆压降，抓取蓄电池端真实电压。

Q：四线制开尔文检测是什么？ A：两条线负责充电，另外两条独立的电压检测线与充电线等长、分开走线，用于抓取蓄电池端的真实电压。这样可以抵消充电线缆本身的压降，避免把导线电阻算进内阻读数。

Q：内阻预警和报警阈值怎么定？ A：逐台标定。装机时实测该台设备的起动回路内阻基准值，黄色预警为标定值的1.2倍，橙色预警为1.35倍，红色报警为1.5倍。红色报警即相对初次标定值上升50%，红灯停充、强制更换。报警值是相对本机初次标定值的增长幅度，不是物理极限。

Q：高温为什么会导致电池爆炸？ A：蓄电池老化后内阻升高，起动瞬间产生大量热量。若充电器仍按常温基准输出浮充电压，高温下会导致电池内部副反应加剧，泄压阀来不及排气即可能爆炸。温度自适应调压正是为解决这一问题。

Q：怎么判断该选哪个型号？ A：常温室内泵房选上一代产品可满足充电与内阻监测需求；高温环境（夏季泵房温度≥35℃）选带温度自适应调压的型号，温度参与调压，避免高温过充。
