固定安装设备的选型逻辑，以及“免维护”背后的技术原理
导读： 柴油机尾气中的高温碳粒，在危险环境中就是一颗颗移动的点火源。火花熄灭器怎么选？市场上四种技术路线各有什么优劣？本文从原理出发，帮你建立选型判断框架。
一、先厘清一个概念：火花熄灭器≠阻火器
在讨论选型之前，必须先纠正一个行业里长期存在的概念混淆。

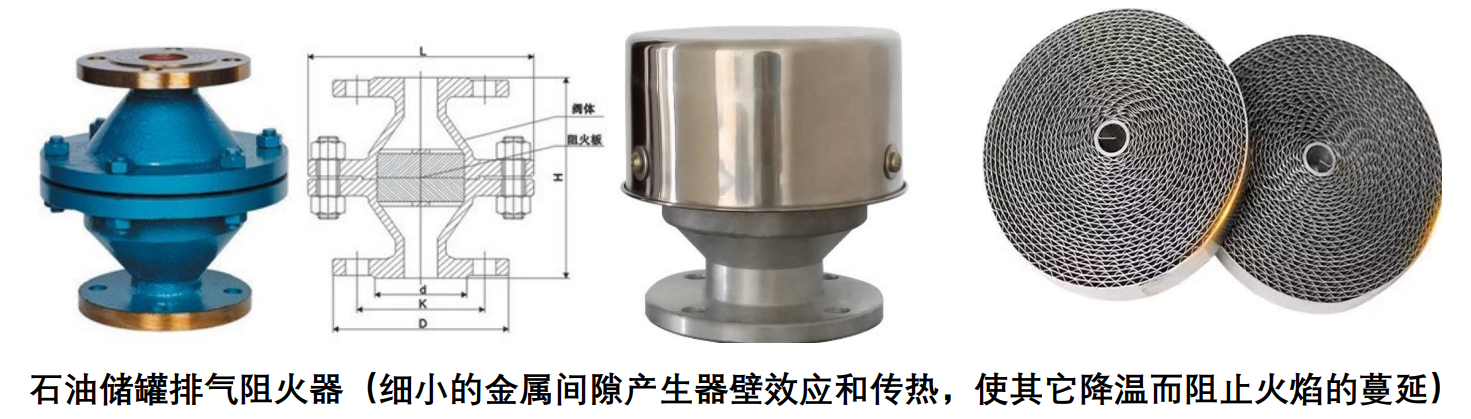

阻火器（特别是石油储罐管道阻火器）和柴油机火花熄灭器是两种完全不同的装置：
| 对比项 | 石油储罐阻火器 | 柴油机火花熄灭器 |
|---|---|---|
| 设计对象 | 洁净的油气混合物 | 含碳粒、油污的高温尾气 |
| 工作原理 | 波纹板间隙阻隔火焰 | 离心分离/碎灭火星颗粒 |
| 流通间隙 | 极小，不允许颗粒通过 | 大通流截面，允许碳粒通过 |
| 堵塞风险 | 极高（被油污碳粒迅速堵死） | 极低（离心式自清洁） |
| 适用场景 | 储罐呼吸阀、管道 | 柴油机排气系统 |
（阻火器≠火花熄灭器）

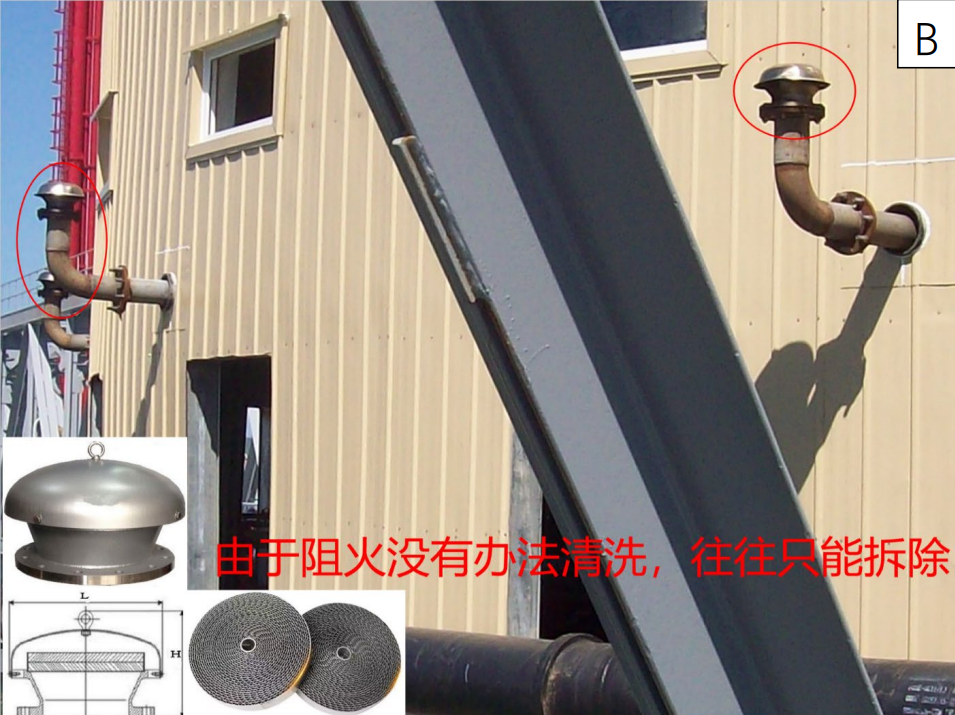

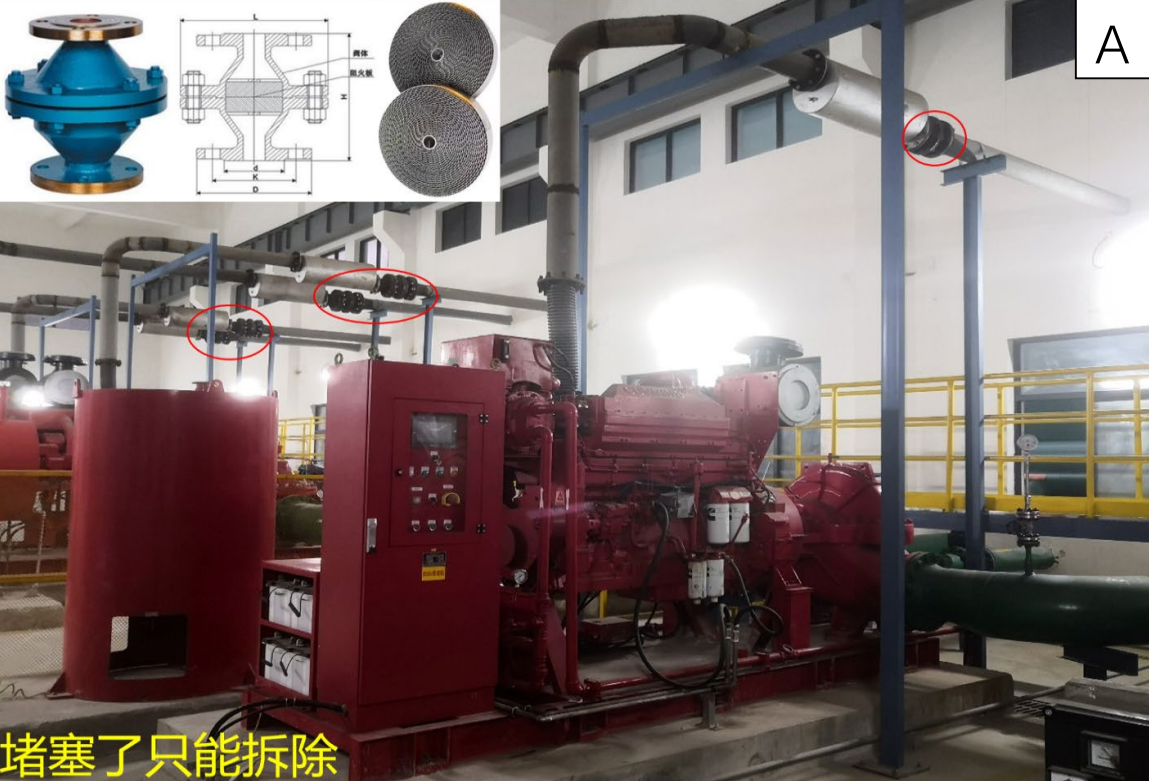

行业现状提醒： 不少设计文件和技术规格书仍要求柴油机排气管道安装“阻火器”，这容易误导安装单位错误配置石油储罐管道阻火器。实际案例中，有客户在柴油机排气管道上安装了高流阻的石油储罐管道阻火器，含油污、碳粒的尾气迅速将其堵塞，导致柴油机输出功率下降、排气管高温烧红。更换为专用火花熄灭器后才彻底解决。
二、固定安装柴油机尾气火花熄灭器的四条主流技术路线
柴油发动机运行一段时间后，排气管道必定会积碳。炭块、碳粒脱落后遇高温气体燃烧，产生火花从排气管飞出。如果现场存在可燃气体、物体或有机粉尘，就可能引发火灾或爆炸。
因此，在危险区域内运行的固定安装柴油机，排气出口必须安装火花熄灭器。
工程应用中需区分两种情况：
移动设备的临时用途：可选用合格的阻隔式防火帽，并按安全管理规定低速轻载行驶。
固定安装或必须全负荷运行的设备：不宜采用必须频繁清洗、插入损耗大、阻隔率低的阻火帽。
固定安装柴油机尾气火花熄灭器，市场主流技术路线有四条：
| 技术路线 | 工作原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|

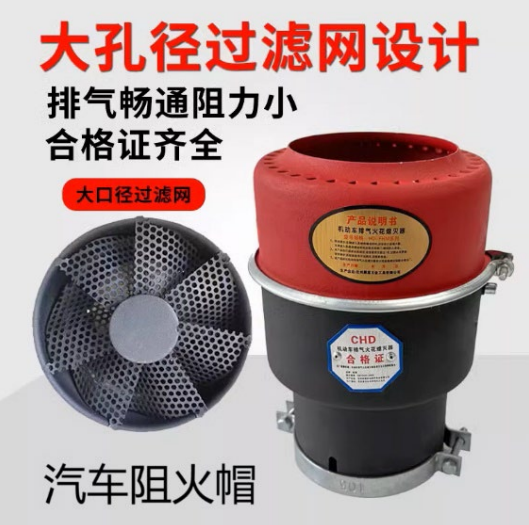

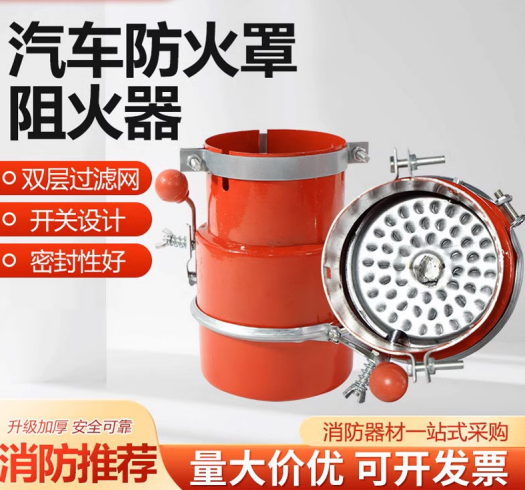

| 阻隔式防火帽 | 密集金属片/网孔以“阻”“隔”“堵”方式拦截火花 | 体积小、重量轻、安装快 | 阻力大，须频繁清理，不能保证100%熄灭，只允许轻负载运行 | 移动设备临时用途，低速轻载行驶 |
| 水基型 | 用水对烟气进行过滤 | 成本较低，适用于固定安装设备 | 耗费大量水源，须不间断清洁维护，排气阻力大（20~50kPa），发动机功率明显下降 | 有充足水源且对功率损失不敏感的固定设备 |
| 捕集型 | 通过离心分离收捕质量较大的碳粒，着火的碳粒被收捕，火花自然不产生 | 成本较低，流通阻力≤4kPa | 须定期清洁维护，应安装在易清洁维护的地方 | 船舶、工业、移动设备，对成本敏感的场景 |
| 碎灭型 | 通过气流涡旋使废气高速旋转产生离心力，碳颗粒与内壁阻尼部件反复碰撞粉碎，火花热能损耗熄灭 | 流通阻力≤6kPa，免维护，适合长期重负荷运行 | 成本相对较高 | 大功率固定式柴油机、消防泵组、石化、海上平台 |
关键认知： 捕集型和碎灭型同属离心式技术路线，两者都具有火花熄灭效果。核心区别在于对碳粒的处理方式不同——捕集型把碳粒收集在外腔中，碎灭型把碳粒打碎成粉尘后随废气排出。 这个区别直接决定了维护频率和适用场景。
三、离心式技术路线详析：捕集型与碎灭型

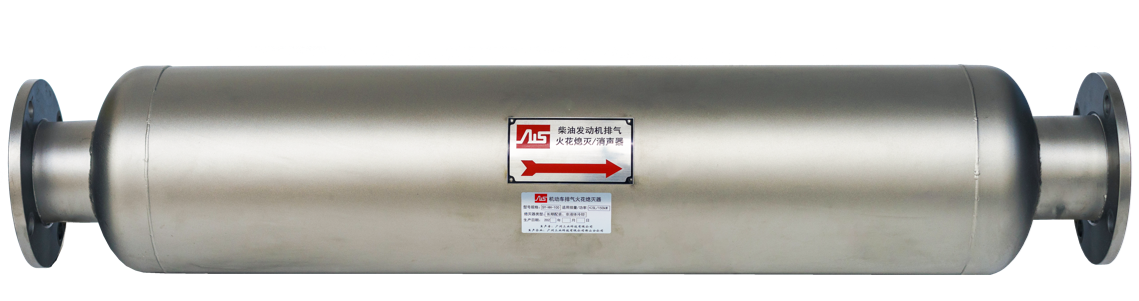

碎灭型
核心原理： 内部采用多级旋流筒结构。含火星的烟气进入后，导流件将其引入旋流筒，气流高速旋转产生离心力。质量较大的碳粒在离心力作用下与气体分离，不断撞击内腔壁，火星热能耗散，颗粒被打碎，以安全粉尘形式经出口排出。
核心特征：
自清洁，免维护——碳粒不储存在腔体内，以粉尘形式排出
集成消声功能，可满足普通工业级降噪需求
只能卧式安装——碎灭后的碳粒粉尘需要借重力辅助排出
最高适用排气温度600℃
陆用背压≤6kPa

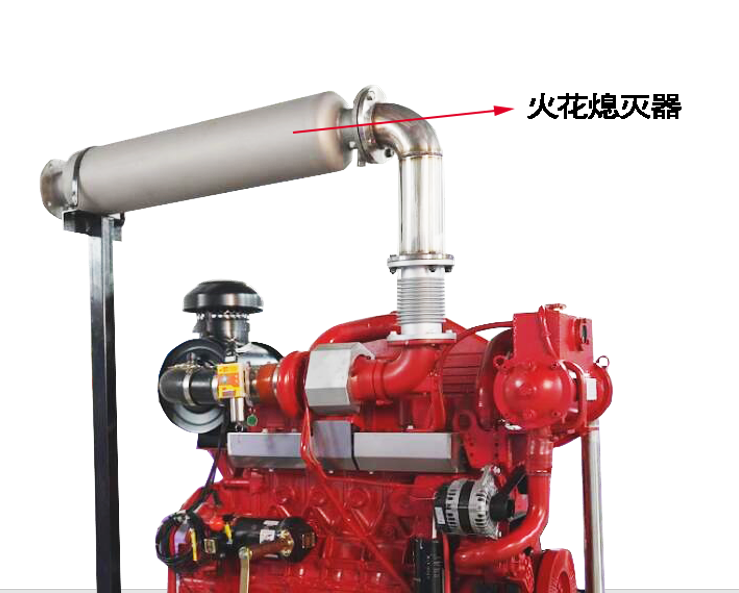

适配场景： 石油化工、海上平台、消防泵组、大功率固定式柴油机等对免维护和低背压要求高的场景。
选型参数： 需提供排气管口径和柴油机排量。
捕集型
核心原理： 内部设置旋流叶片。烟气中携带的较大颗粒或火星进入后，旋流叶片引导颗粒高速旋转产生离心力，使颗粒与气体分离，沿导流筒内腔壁旋转，最终被挡圈收集于外腔中。较轻的粉尘与烟气通过微孔网管排出。
核心特征：
碳粒和火星被收集于外腔中，需定期清理
无消声功能（船舶专用系列除外）
可竖式或卧式安装
最高适用排气温度600℃
流通阻力≤4kPa
适配场景： 船舶，以及不需要消声功能、对成本更敏感的工业和移动设备。
选型参数： 只需提供排气管口径。
碎灭型与捕集型对比
| 对比维度 | 碎灭型 | 捕集型 |
|---|---|---|
| 火星处理方式 | 碎灭后以粉尘排出，自清洁 | 收集于外腔，需定期清理 |
| 消声功能 | 有 | 无（船舶专用系列除外） |
| 安装方式 | 只能卧式 | 竖式或卧式 |
| 维护频率 | 约半年检查一次 | 约半年检查清理一次 |
| 背压 | 陆用≤6kPa | ≤4kPa |
| 适用场景 | 石化、海上平台、大功率固定设备 | 船舶、工业、移动设备 |
| 选型参数 | 需提供排量和口径 | 只需提供口径 |
四、选型方法与关键参数
选型时需确认的核心信息：
| 产品类型 | 需提供 | 原因 |
|---|---|---|
| 碎灭型 | 排气管口径+柴油机排量 | 不同口径对应不同排量适配范围 |
| 捕集型 | 排气管口径 | 对排量无严格要求 |
关键参数解读：
| 参数 | 参考指标 | 说明 |
|---|---|---|
| 最高排气温度 | 600℃ | 超过此温度需特殊处理或选更高等级材质 |
| 背压 | 碎灭型陆用≤6kPa；捕集型≤4kPa | 背压过高影响柴油机功率输出 |
| 材质 | 304/316不锈钢 | 316用于防爆和耐腐蚀要求更高的场景 |
| 安装位置 | 排气系统最末端 | 不影响上游后处理系统的再生温度 |
| 安装角度 | 碎灭型只能卧式；捕集型可竖式或卧式 | 碎灭型需保证碳粒粉尘排出 |
与后处理系统的位置关系：
柴油机排气系统的标准顺序是：柴油机 → DPF/DOC/SCR等后处理系统（如有）→ 火花熄灭器 → 大气排放。
火花熄灭器安装在最末端，不会影响上游后处理系统的再生温度（DPF需要靠近发动机以获得高温烧掉过滤的油烟）。两者互不干扰。
五、使用场景适配清单
| 场景 | 推荐类型 | 关键考量 |
|---|---|---|

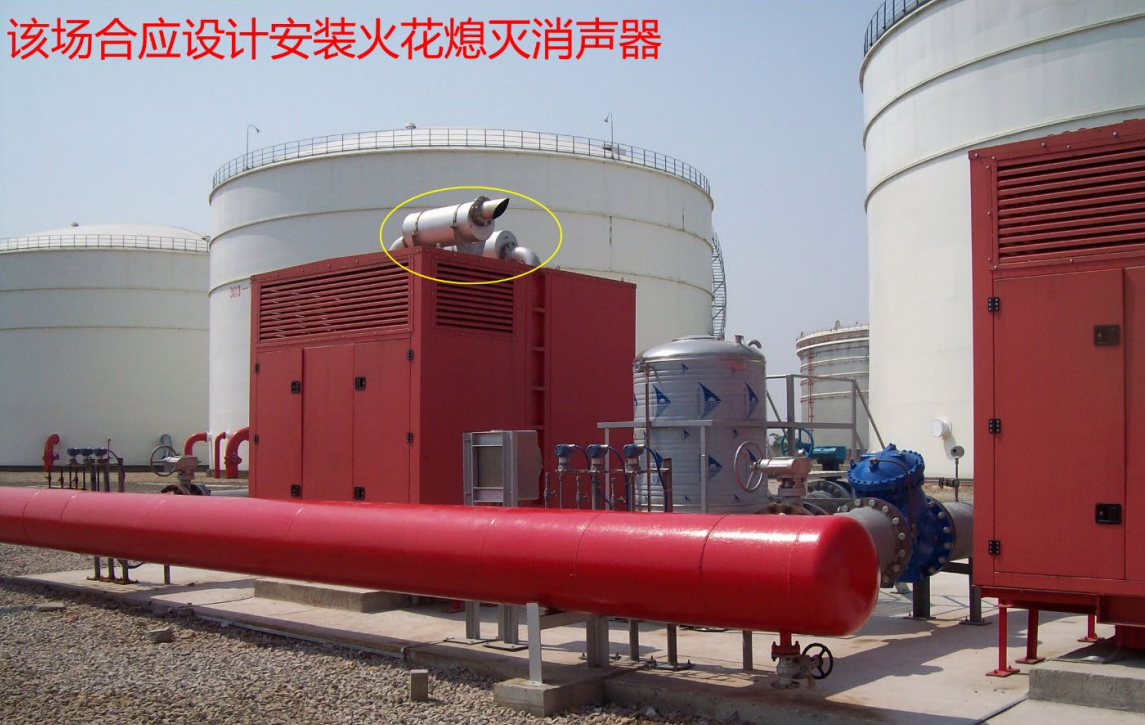

| 石油化工/油气田（防爆区域） | 碎灭型（316防爆款） | 防爆认证、低泄漏、免维护 |
| 消防泵组（石化场景） | 碎灭型 | 低背压、免维护、与超速断气阀配套 |
| 船舶/海上平台 | 捕集型船舶专用或捕集型防爆款 | CCS认证、316耐盐雾腐蚀 |
| 矿山/工业 | 捕集型或碎灭型 | 根据排量和维护条件选择 |
| 油田移动设备/发电机组 | 捕集型 | 结构简单、成本可控、口径选择灵活 |
| 新能源工厂除尘系统 | 捕集型或碎灭型 | 根据排量和安装空间选择 |
六、维护对比
| 技术路线 | 维护频率 | 清洗难度 | 长期使用成本 |
|---|---|---|---|
| 阻隔式/滤网式 | 约每月一次 | 极难（油污堵塞滤网，不易清理） | 高 |
| 水基型 | 不间断清洁维护 | 中等（需持续补水、清理水垢） | 高 |
| 碎灭型 | 约半年检查一次 | 简单（自清洁设计） | 低 |
| 捕集型 | 约半年清理一次 | 简单（排出收集颗粒） | 低 |
七、常见问题速答
Q：火花熄灭器和阻火器能互相替代吗？
A：不能。阻火器设计对象是洁净油气混合物，流通间隙极小，不允许颗粒通过。柴油机尾气含油污和碳粒，会迅速堵塞阻火器，导致功率下降、排气管烧红。柴油机排气必须使用专用火花熄灭器。
Q：碎灭型和捕集型的本质区别是什么？
A：同属离心式路线，区别在于碳粒处理方式。碎灭型把火星颗粒打碎成粉尘排出，不在腔体内储存，自清洁免维护，带消声功能；捕集型把火星颗粒收集在外腔中，需定期清理，一般不带消声功能。
Q：火花熄灭器安装在什么位置？
A：排气系统最末端。有后处理系统时，顺序为柴油机→后处理系统→火花熄灭器→排放。
Q：碎灭型为什么只能卧式安装？
A：碎灭后的碳粒粉尘需要排出产品外，卧式安装才能保证粉尘顺利排出。捕集型颗粒被收集在外腔，竖式或卧式均可。
Q：能承受多高排气温度？
A：常规产品最高适用600℃。超过此温度需特殊处理。
Q：极寒环境能用吗？
A：火花熄灭器为全金属结构，无电子元件，一般寒冷环境适用。极端低温场景建议与技术人员确认。
八、选型总结
火花熄灭器选型，核心确认三件事：柴油机排量、排气管口径、安装场景是否有防爆要求。
有防爆要求、追求免维护、大功率固定设备 → 优先碎灭型
船舶场景、有CCS要求、或成本敏感 → 优先捕集型
移动设备临时低速轻载 → 阻隔式防火帽即可
有充足水源且能接受维护负担 → 水基型可作备选
