从“被动阻隔”到“主动离心碎灭”——存量机组3.5小时快装改造路径

导读： 传统格栅式阻火器在柴油机尾气工况下，碳粒堵塞、排气背压飙升、高温报警几乎不可避免。本文从技术原理出发，拆解一种针对存量机组的旋流离心升级方案，并附某千万吨级炼化项目三年免维护的改造实录。

一、传统格栅阻火器：为什么在柴油机排气系统上必然堵塞？

当前，石化、船舶、应急救援等领域对内燃机安全防护设备的需求逐年增长，但传统格栅式阻火器存在一个难以回避的固有痛点。

格栅式阻火器采用密集格栅拦截火花，设计对象是相对洁净的油气混合物。但柴油机尾气饱含未燃尽碳粒、胶状油污和高温废气。这些粘稠且粗糙的颗粒物会迅速在格栅间隙中积聚、结焦，逐步堵塞排气通道。

堵塞带来的连锁反应：

• 排气背压飙升 → 换气效率下降 → 柴油机输出功率降低、燃油消耗增加

• 排气温度失控 → 高温报警触发 → 消防泵等核心安全设备无法正常运行

• 运维人员每月停机清理 → 维护成本高、停机影响生产

SH/T 3218-2022《石油化工消防设施维护保养技术标准》条文说明中曾明确指出：“柴油机的排气管道安装石油储罐阻火器极容易堵塞而损坏设备！”这从标准层面印证了传统格栅路线在柴油机尾气工况下的不适用性。

对于存量机组，改造往往需要长时间停机，影响正常生产运营。很多业主陷入“不改有风险，改了影响生产”的两难境地。

二、技术路线转变：从“阻隔拦截”到“离心碎灭”

传统格栅阻火器的痛点，本质是“阻隔拦截”技术路线的固有缺陷。仅靠优化材质或增加清理频率，无法从根本上解决问题。

一条不同的技术路径是：取消格栅、滤网等易堵塞结构，依靠多级旋流叶片引导尾气高速旋转，利用离心力将碳粒与气流分离。

具体分为两种处理方式：

• 碎灭型：碳粒在高速旋转中反复碰撞、粉碎为粉尘，随尾气安全排出，不在腔体内储存。

• 捕集型：碳粒被离心力甩向外腔收集，定期清理即可。

两种路径均从结构上消除了堵塞隐患，碳捕集率可控制在较低水平，从根源解决积碳堵塞问题。对应GB 13365-2005《机动车排气火花熄灭器》对火花熄灭率的基本要求，同时满足T/CECS 718-2020对排气阻力的约束。

三、旋流离心升级方案的四个关键支柱

1. 原理革新：多级旋流离心替代格栅阻隔

核心是取消传统格栅、滤网等易堵塞结构，依靠多级旋流叶片引导尾气高速旋转，利用离心力将碳粒与气流分离。碎灭型将碳粒粉碎为粉尘后随尾气排出，捕集型将碳粒收集于外腔。两种路径均从结构上消除了堵塞隐患，碳捕集率持续低于5%，远低于行业标准要求。

2. 接口适配：全规格覆盖存量机组

针对存量老旧机组不同排气管道口径，提供法兰、卡箍、喉箍等多种接口类型，覆盖50mm至426mm全口径范围。材质可选304L或316L不锈钢，适配石化防爆区、船舶海洋等不同场景，无需改造原有排气管道即可完成安装，大幅降低改造工程复杂度与成本。

3. 快速施工：3.5小时快装，利用备用窗口完成

采用标准化预制产品与快装接口，单台机组改造仅需约3.5小时。可利用设备备用窗口完成施工，无需整体停机，不影响现场正常生产与安全备用功能。这解决了传统改造停机影响运营的核心痛点。

4. 长效稳定：改造后长期免维护运行

基于离心分离的技术路线，碎灭型产品无需频繁拆卸清理，仅需每半年通过排放堵头完成简易检查即可，接近免维护状态。改造后可实现长期稳定运行，大幅降低运维人力与时间成本，消除堵塞引发的高温安全隐患。

四、实战验证：某千万吨级炼化项目三年免维护改造实录

理论需要实践检验。以下是一个来自某千万吨级炼化一体化项目的真实改造案例。

改造前的问题：

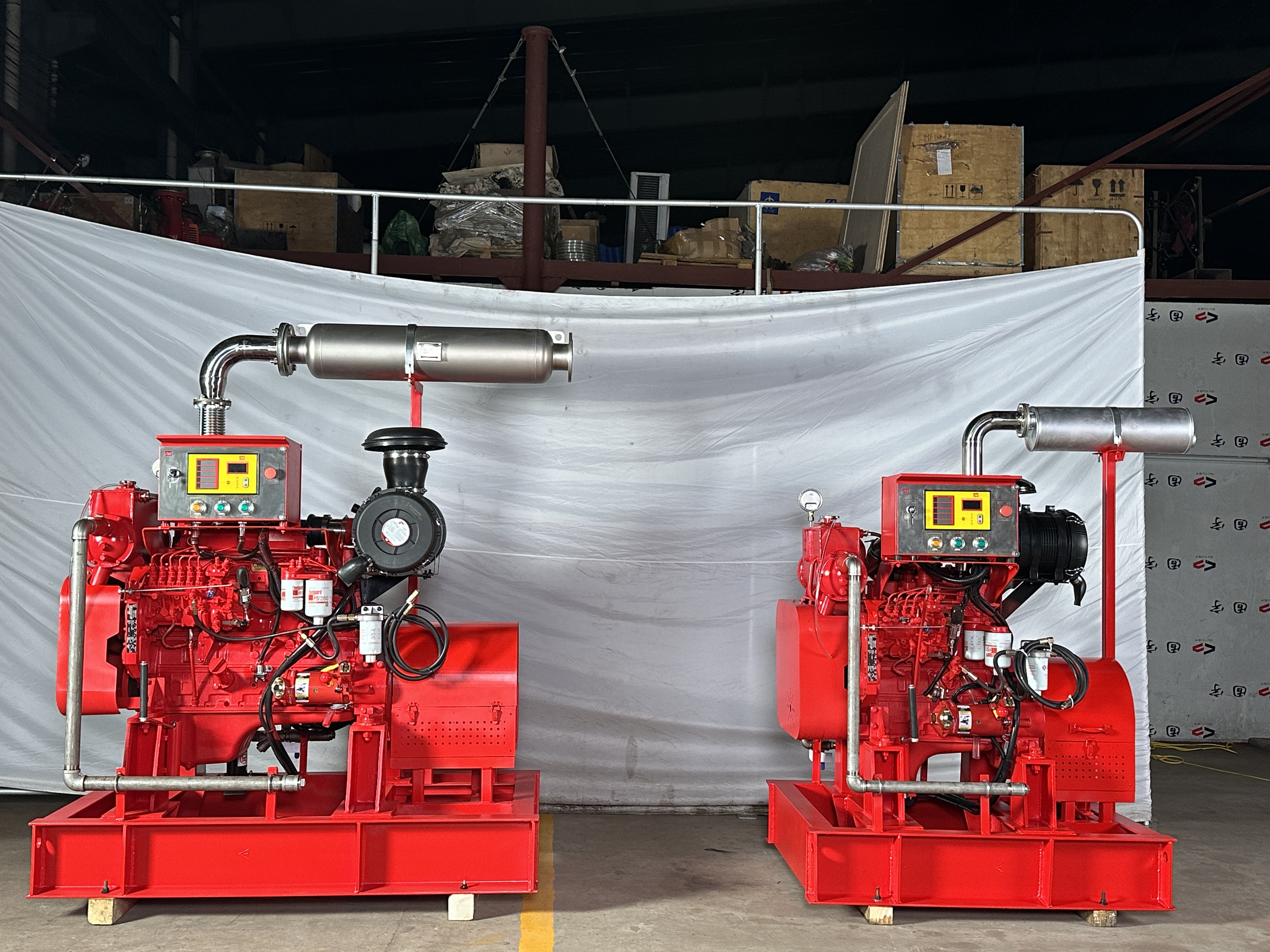

该项目一期柴油机消防泵组原设计配置格栅阻火器。交付半年后，设备启动后短短5分钟，排气歧管温度就飙升至650℃超量程，触发高温报警，柴油机无法正常运行，各方陷入僵局。

现场诊断：

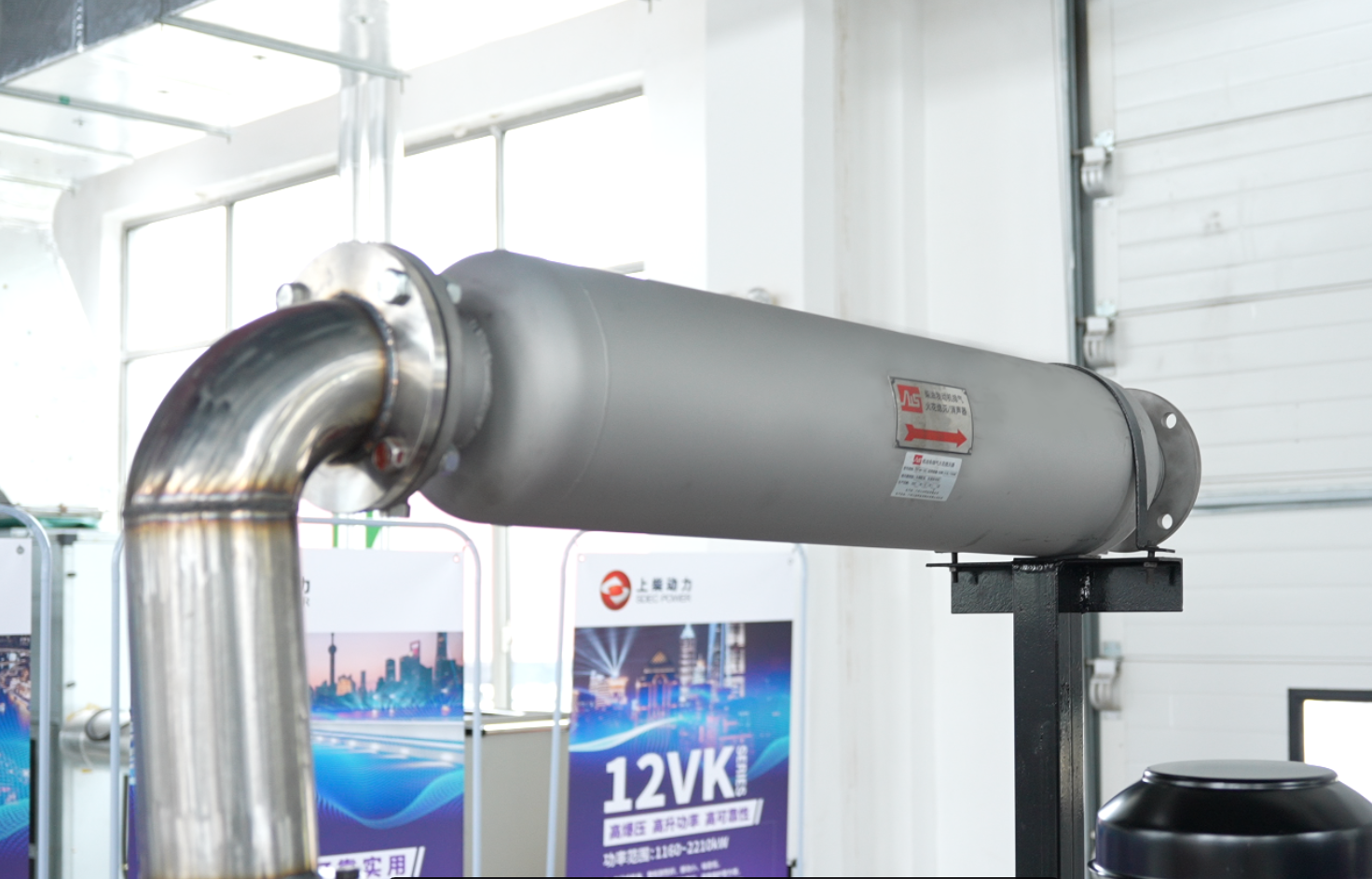

技术团队现场勘察后，确认原格栅阻火器已被碳粒结焦完全堵死。按照旋流离心升级方案，拆除原有设备，更换为多级旋流火花熄灭器。

改造过程：
单台机组仅用约3.5小时完成更换，利用消防系统备用状态施工，未影响项目正常运行。

改造效果：

• 设备连续运行15分钟，排气歧管温度稳定在520℃以下，远低于报警阈值。

• 截至2025年12月，设备已稳定运行三年，实现零堵塞、零维护。

• 客户反馈：“以前每次巡检启动都提心吊胆，怕温度又飙上去。换上旋流离心火花熄灭器后，三年没管过它，数据还是稳的。”

五、常见问题速答

Q：格栅阻火器和火花熄灭器能互相替代吗？
A：不能。格栅阻火器设计对象是洁净油气混合物，流通间隙极小，不允许颗粒通过。柴油机尾气含油污和碳粒，会迅速堵塞阻火器，导致功率下降、排气管烧红。柴油机排气必须使用专用火花熄灭器。

Q：旋流离心方案适合哪些场景？
A：石化防爆区、船舶、海上平台、消防泵组、大功率固定式柴油机等对免维护和低背压要求高的场景。尤其适合存量格栅阻火器改造。

Q：改造需要停机多久？
A：单台约3.5小时，可利用设备备用窗口完成，无需整体停机。

Q：改造后维护频率如何？
A：碎灭型产品约每半年通过排放堵头简易检查一次，接近免维护。捕集型需定期清理外腔收集的颗粒。

Q：如何判断我的机组是否需要升级？
A：如果出现以下情况，建议尽快评估：启动后排气温度快速飙升、高温报警频繁、柴油机功率下降、格栅阻火器频繁清理仍反复堵塞。

六、结语：从“频繁清理”到“长期免维护”

传统格栅阻火器的堵塞、高温、高维护问题，根源在技术路线。旋流离心方案通过原理重构，为存量柴油机机组升级提供了一条系统化路径：3.5小时快装、利用备用窗口施工、长期免维护运行。

对于石化、船舶、应急等高危场景，动力系统的安全防护不应被频繁的清理和维护所困扰。选择一条从原理上消除堵塞隐患的技术路线，才是长期稳定运行的起点。
