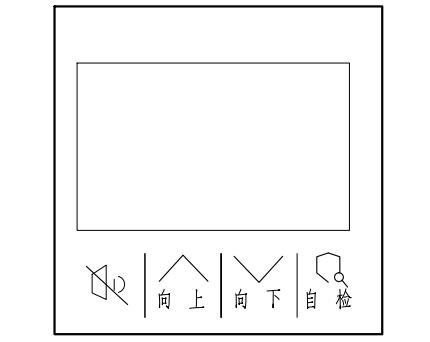

1、HD210LX火灾显示盘接线图

自检密码：向上、向下、消音；

火灾显示盘地址采用二进制拨码，出厂默认为201号；

二进制拨码换算后的十进制数字为N，则改火灾显示盘的地址为：201+N；

单回路火灾显示盘最多可负载16个，即火灾显示盘最高地址为216号。

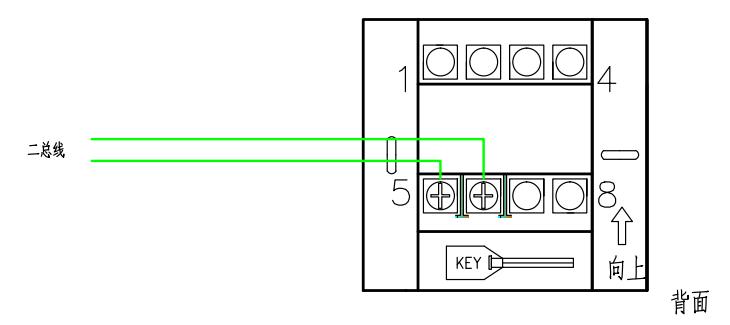

2、HD200AV火灾声光警报器接线图

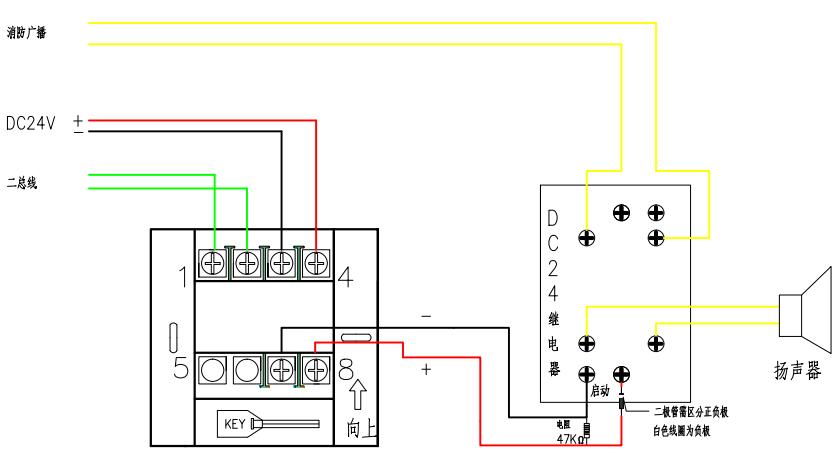

3、HD200C输出模块消防广播接线图

持续输出DC24V/1A

被控设备：DC24V继电器→扬声器

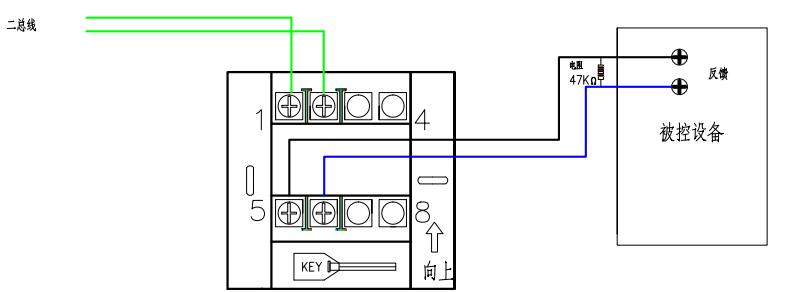

4、HD200M输入模块接线图

被控设备：水流指示器、信号阀、压力开关、感温电缆、吸气式感烟火灾探测器等。

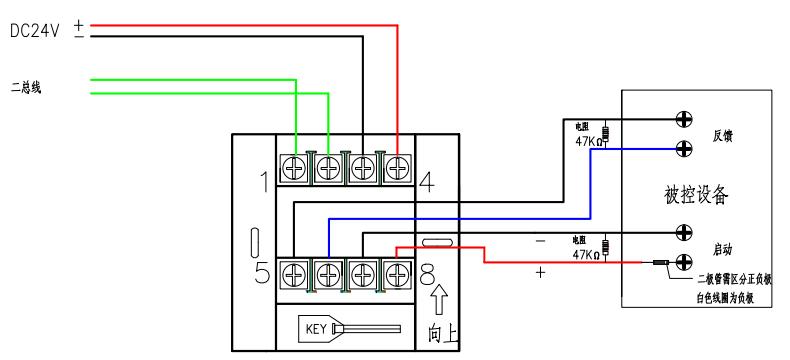

5、HD200CM输入输出模块接线图

持续输出DC24V/1A

被控设备：消防栓泵、喷淋泵、排烟机、正压送风机、补风机、应急照明配电箱等。

6、HD200PCM输入输出模块接线图

脉冲输出DC24V/1A

被控设备：排烟口、电动防火阀、正压送风口、脱扣型非消防电源切换等。

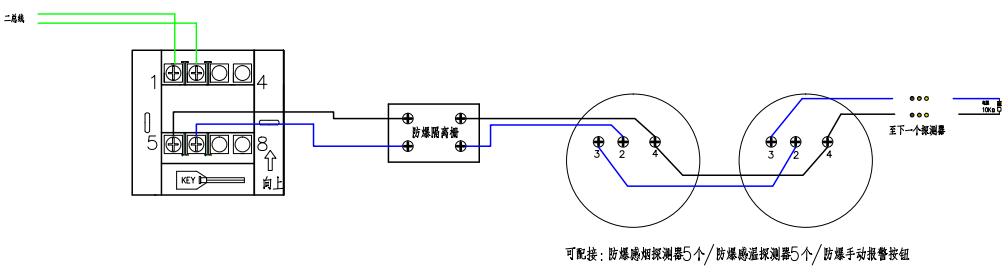

7、HD200INT中继模块接线图

末端接10kΩ电阻。

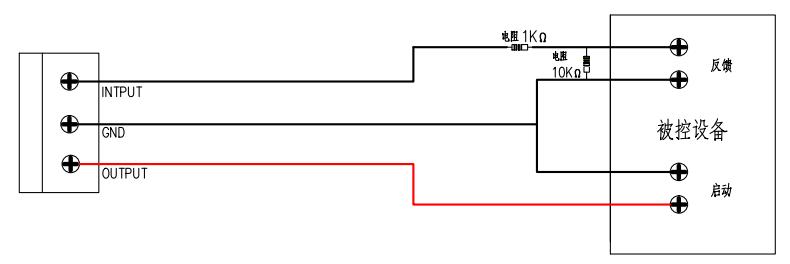

8、多线控制点接线图

被控设备：消防栓泵、喷淋泵、排烟机、正压送风机等。
