SM9301B输入模块可与西核彩桥JB-QB-CH9000火灾报警控制器连接，用于火灾报警控制器对外部设备（如水流指示器、压力开关等）的开关量报警信号的监视。

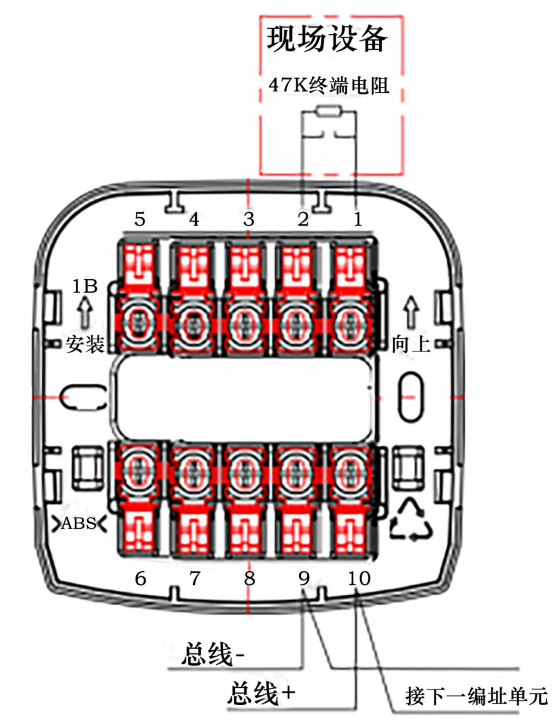

SM9301B输入模块接线图：

SM9301B输入模块接线说明：

　　如图所示，将控制器回路总线+、总线-分别接入底座总线+（10）、总线-（9）端上，注意极性不得接反。输入1（1）、输入2（2）端接收受其监视的外部设备的开关量触点，无正负极性。

　　注意：在输入1（1）、输入2（2）端需接47K终端电阻。否则模块报故障，要求将此终端电阻接在所监视外部设备端，以监视外连接线的短、断路情况。
