引言：一颗火星与一个普遍装错的事实

石油化工、煤矿、粮食加工等高危场所，柴油机排气管喷出的一颗微小火星，就可能引发灾难性火灾或爆炸。因此，国家强制标准明确规定，在这些区域运行的柴油机，排气出口必须安装火花熄灭装置。

但我们在技术调研和客户现场走访中发现一个普遍且棘手的问题：大量柴油机消防泵组、应急发电机组，错误地安装了石油储罐阻火器。

这并非一个简单的配置失误，而是对国标条文理解不到位所引发的系统性安全隐患。今天，我们从标准制定背后的底层逻辑出发，把柴油机排气火花熄灭器应遵循的国标体系做一个完整梳理，并厘清最常见的认知误区。

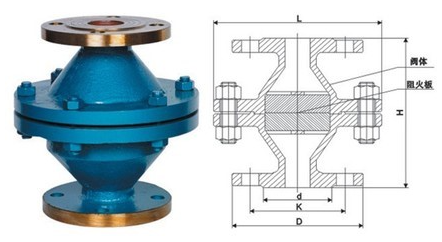

^{石油储罐阻火器}

一、标准体系梳理：五层防护，环环相扣

柴油机排气火花熄灭器在中国的准入与应用，并不是只对应某一本标准，而是处于一个由通用安全、防爆环境、石化行业、消防技术规程和产品试验方法构成的立体标准矩阵之下。

第一层：通用安全基础——GB 13365-2005《机动车排气火花熄灭器》

这是所有火花熄灭器产品都应遵循的基本国标。它规定了火花熄灭器的技术要求、试验方法和检验规则。其中一条核心指标常被忽略：火花熄灭率。标准要求，在规定试验条件下，熄灭器对一定粒径以上炽热碳粒的捕集或熄灭效率必须达到规定阈值。这是产品安全性的最基本底线。

第二层：防爆环境通则——GB 20800.1-2006《爆炸性环境用往复式内燃机防爆技术通则 第1部分》

当柴油机运行于可能形成爆炸性气体环境的区域时，仅仅熄灭火花是不够的。该标准从整机防爆的角度，对内燃机的表面温度、进气排气系统、起动系统等提出系统性要求。它的底层逻辑是：在危险区域运行的柴油机，自身绝对不能成为一个点火源。 这意味着火花熄灭器不仅要熄灭火星，其外壳的最高表面温度也必须低于所处环境可燃气体的最低引燃温度（即温度组别要求，如T4、T6等）。

第三层：石化行业专项——SH/T 3219-2022 和 SH/T 3218-2022

这两本行标是石化领域最直接的设计与运维依据。

• SH/T 3219-2022《石油化工消防泵站设计规范》 第9.2.8条要求，柴油机排气管出口宜安装火花熄灭器等阻火设施，并建议采用兼具阻火功能的消声器。

• SH/T 3218-2022《石油化工消防设施维护保养技术标准》 更在条文说明中直接指出：“柴油机的排气管道安装石油储罐阻火器极容易堵塞而损坏设备！” 这直接回应了开篇提到的普遍错误做法。

第四层：消防技术规程——T/CECS 718-2020《柴油机消防泵组技术规程》

该规程对消防泵组排气系统提出两项核心约束：一是必须设置独立排气系统；二是综合排气阻力不得超过柴油机制造商规定的限值，且出口应采取火花消除措施。这句话的底层逻辑是：安全不能以牺牲消防泵组的核心性能为代价。 如果安装的火花熄灭器造成过高排气背压，导致柴油机功率明显下降，在火灾扑救时会带来严重后果。

第五层：产品试验支撑——GA 79-2010《消防排烟风机耐高温试验方法》

该标准主要针对排烟风机，但其耐高温试验方法的逻辑，间接为火花熄灭器在极限工况下的可靠性验证提供了技术参考框架。

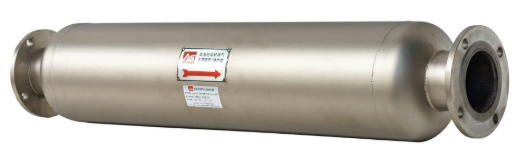

^{广州三业火花熄灭器}

二、核心误区：你装的是“阻火器”还是“火花熄灭器”？

梳理清楚标准体系后，我们再来剖析那个行业痼疾：为什么用石油储罐阻火器替代柴油机火花熄灭器，是标准的误用？

1. 设计原理根本不同

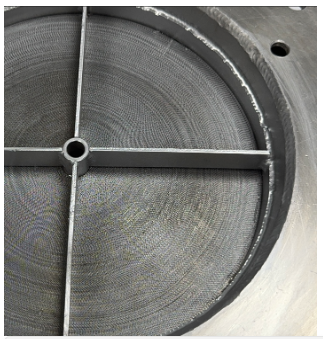

• 储罐阻火器：采用波纹板式间隙阻隔原理，允许气体通过，依靠极小的金属间隙阻止火焰传播，设计对象是相对洁净的油气混合物。

• 柴油机尾气：饱含未燃尽的碳粒、胶状油污和高温废气。这些粘稠且粗糙的颗粒物，会迅速在阻火器的波纹板间隙中积聚、结焦，短期内将阻火器完全堵塞。

2. 失效模式极为致命
阻火器堵塞后，柴油机将进入“死亡螺旋”：排气背压飙升 → 换气效率骤降 → 燃烧恶化、功率下降 → 排气温度却急剧升高 → 排气管路及阻火器本身烧红 → 成为新的、更危险的点火源。 这正是 SH/T 3218-2022 专门给出警告的原因。

3. 标准条文执行的断点
设计院常引用的 SH/T 3219 中“设置阻火器”的表述，在标准语境里是一个广义的功能性统称，指向的是适用于柴油机尾气工况的火花熄灭装置。但如果成套厂、安装公司缺乏专业认知，机械地采购一台储罐管道用的“阻火器”装上，就造成了合规表象下的根本性不合规。

三、标准引导下的技术方向：从“间隙阻隔”到“离心碎灭”

既然“间隙阻隔”行不通，标准所隐含的技术方向便指向另一条路径——碎灭。

GB 13365 对熄灭率的规定，未限定技术手段。但综合 T/CECS 718 的“低阻力”要求和 SH/T 3218 的“免堵塞”导向，一个合理的技术方案便清晰显现：

采用多级旋流离心碎灭技术的火花熄灭器。 其技术逻辑与标准要求深度吻合：

• 响应低阻力要求：旋流结构利用离心力而非致密间隙分离碳粒，不牺牲通流面积，发动机背压可维持在允许范围内（如设计达标的旋流熄灭器背压 ≤6kPa），保障功率不损失，直接对应 T/CECS 718。

• 响应免维护及安全性要求：大颗粒碳粒在高速旋转中被离心力甩向器壁，碰撞粉碎成微小的、安全的冷粉尘后随废气排出。它不“储存”碳粒，从根本上杜绝了堵塞和自燃风险，彻底回应了 SH/T 3218 的警告。

• 响应功能集成要求：通过合理设计，这类熄灭器结构本身即可作为消声膨胀腔，兼具降噪功能，直接呼应了 SH/T 3219 中“采用兼具阻火功能消声器”的建议。

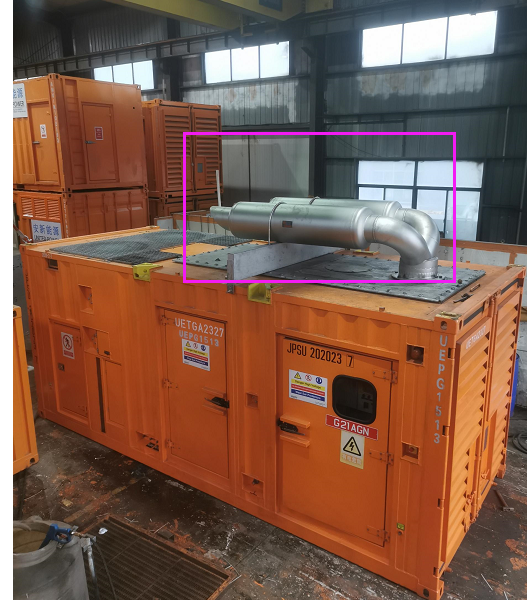

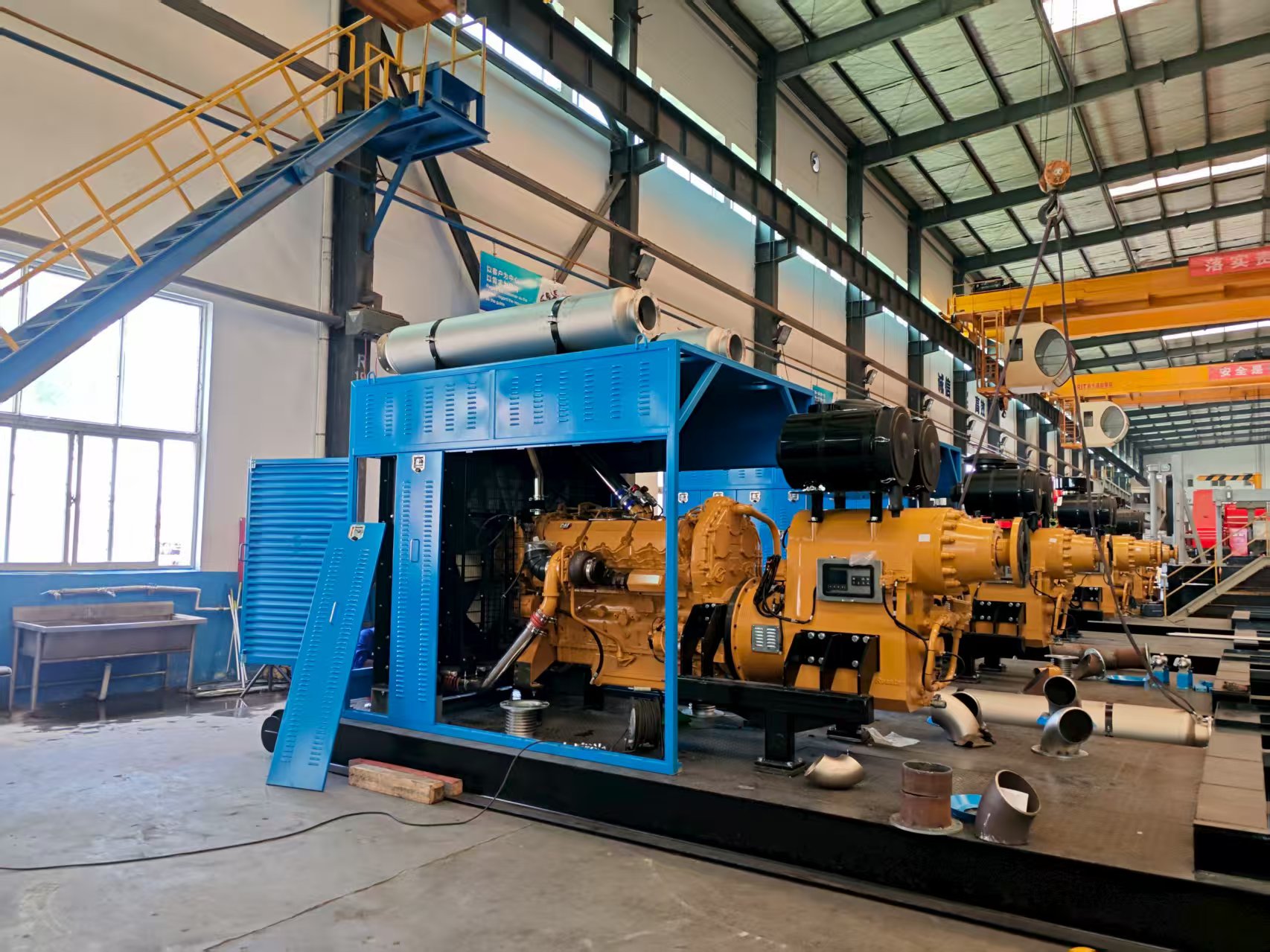

^{广州三业火花熄灭器安装案例}

四、标准之上：用第三方认证数据把性能说清楚

一个负责任的火花熄灭器，合规性不能仅凭自我声明，应由独立第三方权威认证来验证。

以我们参与开发并跟踪测试的一款产品为例，在取得欧盟 CE (ATEX) 防爆认证过程中，认证机构依据 EN 1834 防爆规范，进行了核心的碳颗粒捕集回收实验。该实验基本要求为：碳捕集回收率必须小于 15%。 欧洲认证工程师在台架测试中进行了三次实验，每次测试后均将熄灭器竖立并用橡胶锤敲击外壁回收残留碳粒。

三次实验数据高度一致：

• 第一次测试：碳回收率 ＜ 5%

• 第二次测试：碳回收率 ＜ 5%

• 第三次测试：碳回收率 ＜ 5%

碳捕集回收率均低于 5%，仅为规范要求上限的三分之一。这表明在连续重负荷运行中，该熄灭器能够持续将 95% 以上的碳颗粒粉碎并以安全粉尘形式排出，几乎不积留，从数据上解释了其自清洁、免维护、低背压性能的技术根源。

该产品最终获得防爆等级 II 2G Ex h IIC T600°C Gc / II 2D Ex h IIIC T600°C Dc 的欧盟 CE 认证（防爆证书编号 Eurocert 24 ATEX 0550，有效期至2034年），同时也已取得中国船级社 CCS 型式认可证书，满足《钢质海船入级规范》排气系统防火的严苛标准。

结语

柴油机排气火花熄灭器，是危险场所安全链条上的最后一道物理防线。对其所涉标准的深度理解与正确执行，关乎生命与资产安全。我们呼吁设计、选型与使用链条上的每一位同行，穿透条文字面，理解背后的故障物理与失效模式，让阻火器回归其本来用途。
