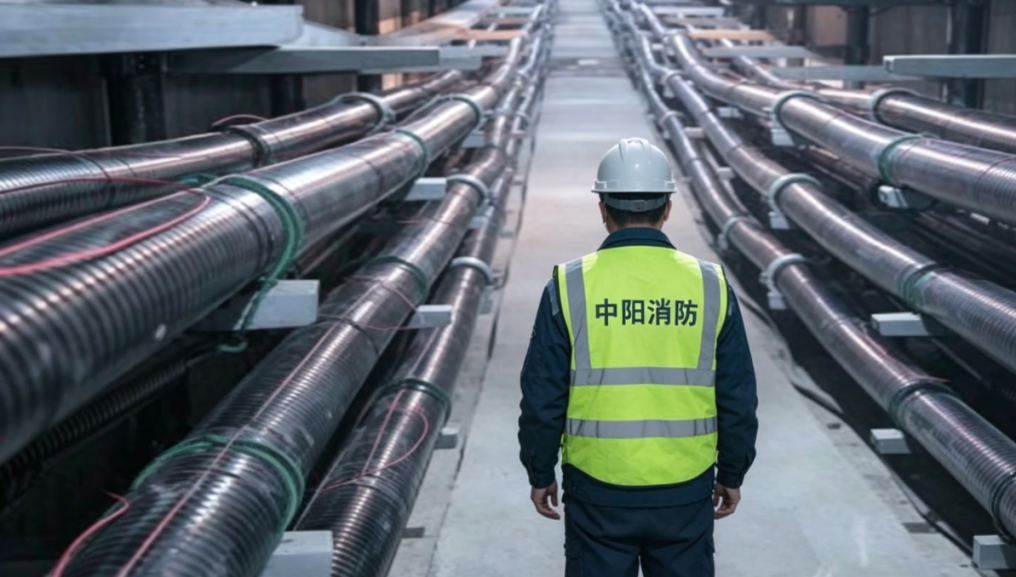

电缆隧道作为电力输送的核心通道，具有距离长、环境密闭、粉尘潮湿、电磁干扰强、电缆密集等特点，一旦发生过热或火灾，蔓延速度快、扑救难度大、经济损失严重。缆式线型感温火灾探测器（感温电缆）是电缆隧道消防监测的首选方案，可实现全程无盲区温度监测与早期火灾预警，完全满足电力工程消防设计与验收要求。

一、感温电缆产品组成

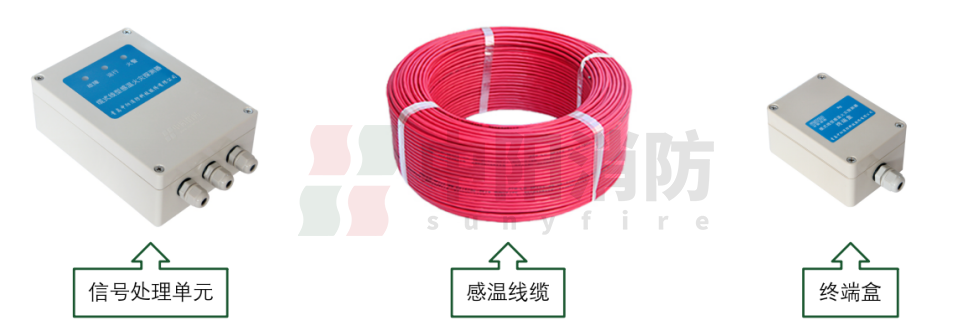

感温电缆是“缆式线型感温火灾探测器”的俗称，主要由信号处理单元（微电脑处理器）、感温线（电）缆、接续部件（终端盒）三部分组成。

它以感温线缆为传感器，可对敷设路径上任意一点的温度变化进行连续探测，广泛适用于电缆隧道、电缆竖井、电缆夹层、电缆桥架等电力关键场景。

二、感温电缆的工作原理

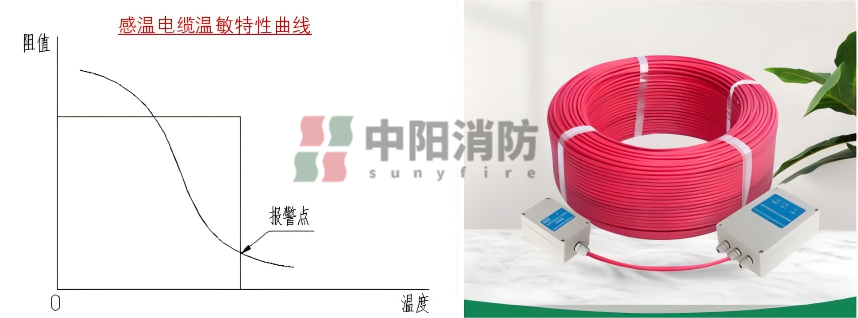

感温线缆由多根分别挤塑热敏绝缘材料的导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。当环境温度上升至响应值时，感温线缆线芯间的阻值跃变，导线间就会产生相应信号，再经过单片机微控制器模糊数学的计算方法做出判断，输出火警/故障信号，实现精准、快速预警。

三、感温电缆在电缆隧道的应用优势

电缆隧道环境恶劣、探测距离长、传统点型探测器难以适配，而感温电缆具备明显优势：

全程连续测温：无监测盲区，覆盖整条电缆全线

定温差定温可选：有定温报警、差温报警产品可选择，响应灵敏

适应恶劣环境：耐粉尘、耐潮湿、耐油污、抗电磁干扰

安装简单：沿电缆、桥架直接敷设，安装简单

运维成本低：结构稳定、寿命长、误报率低

四、感温电缆系统组网方式

感温电缆系统采用集中管理、分层组网架构，可与火灾报警主机/PLC控制柜无缝对接。控制器（报警主机或者PLC控制柜）之间的组网，通常采用集中管理的方式，设置集中控制站，通过信号总线（＜2km时）或者光纤组成环网，这取决于系统整体设计，如图1。

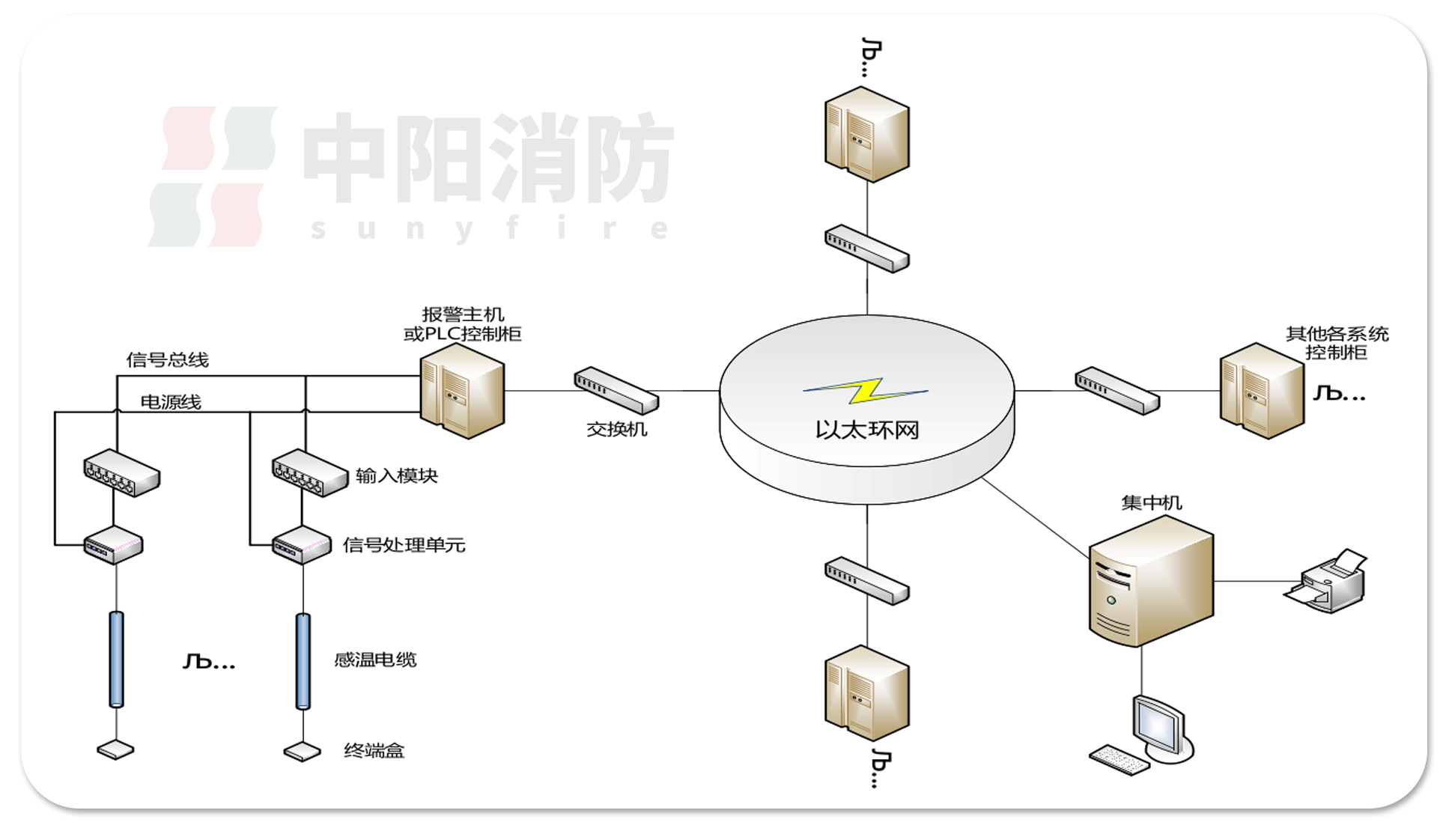

图1控制器光纤环网

利用现场信号总线技术，可以很方便地将多个感温电缆探测回路接入单个控制器中，如图2所示。如果感温电缆回路数量太多，则需要在每个信号处理单元前端增设一个输入模块（也叫监视模块，自带地址编码），以便报警主机确定报警位置。如果信号处理单元与控制柜继电器直连通讯，则不需要输入模块。

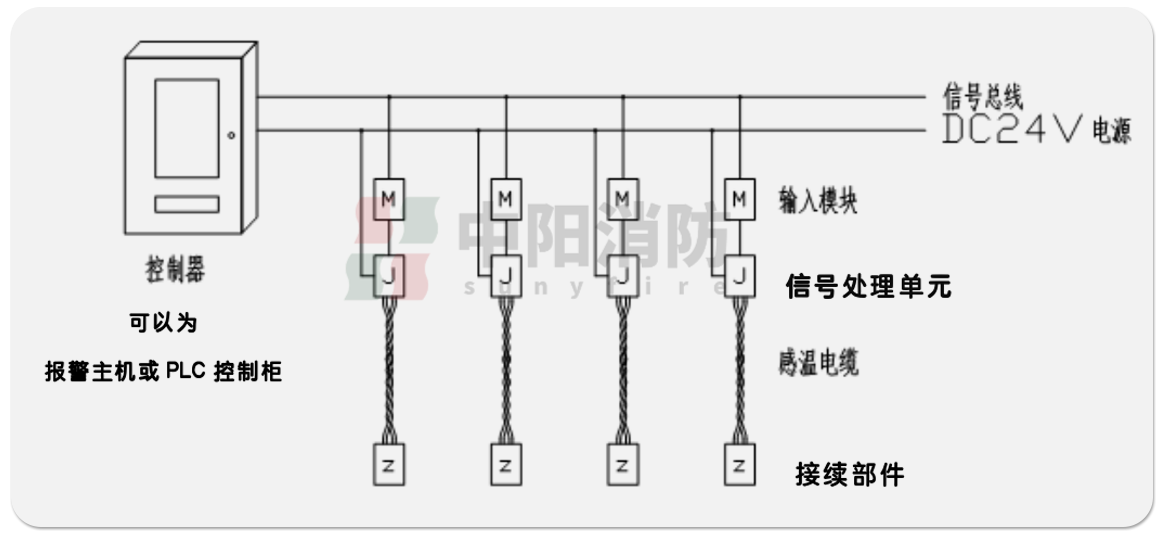

图2感温电缆通过总线接入单控制器

五、感温电缆在电缆隧道的安装方式

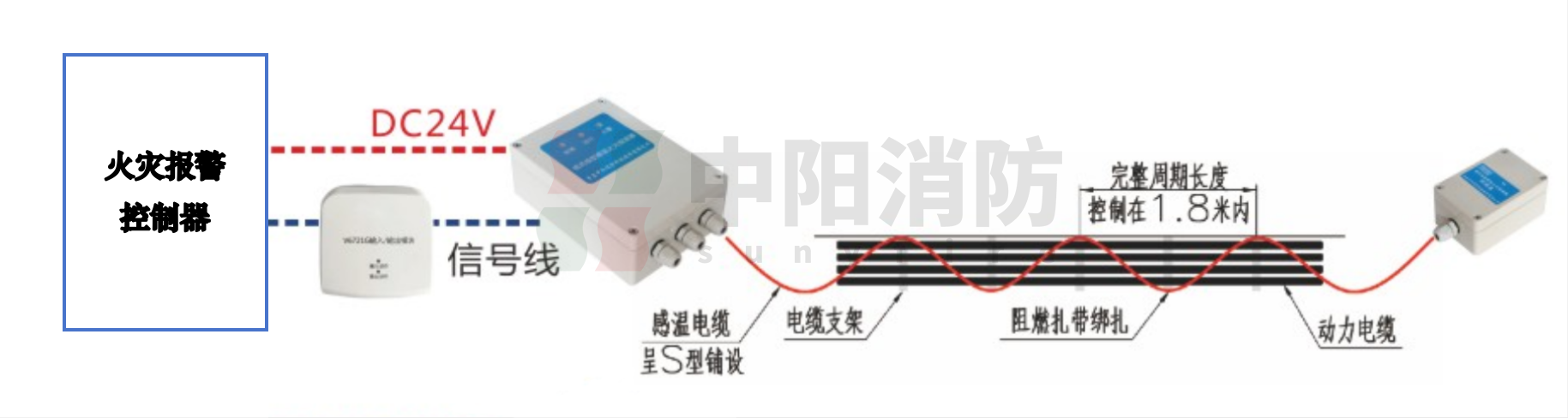

感温电缆在电力电缆桥架上一般为S型敷设，按照桥架宽度来决定敷设长度，固定可用扎带绑扎。如下图：

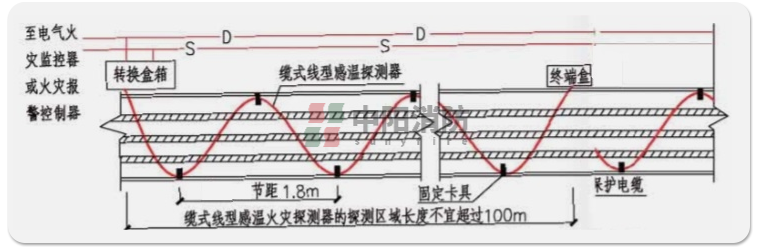

图3感温电缆桥架敷设平面示意图

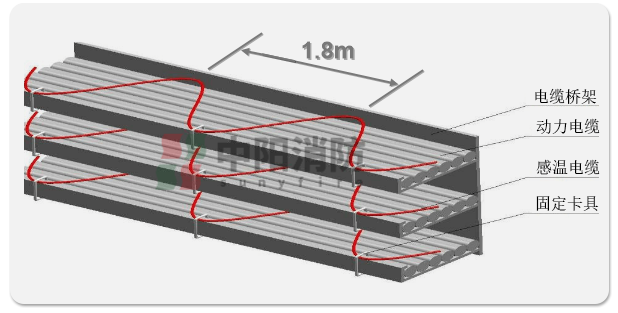

图4感温电缆桥架敷设3D示意图

六、相关规范

《GB 50116-2013火灾自动报警系统设计规范》

第5.3.3条规定:下列场所或部位，宜选择感温电缆：

1、电缆隧道、电缆竖井、电缆夹层、电缆桥架

2、不易安装点型探测器的夹层、闷顶

3、各种皮带输送装置

4、其他环境恶劣不适合点型探测器安装的场所

第12.3.4条规定:

线型感温火灾探测器应采用接触式的敷设方式对隧道内的所有的动力电缆进行探测；

缆式线型感温火灾探测器应采用“S”形布置在每层电缆的上表面；

七、感温电缆用量计算方法

感温电缆总用量=电缆托架长x倍率系数x 1.15（损耗系数）x托架层数

说明：

1、桥架宽度≥600mm时，宜设置双回路，提升监测可靠性。

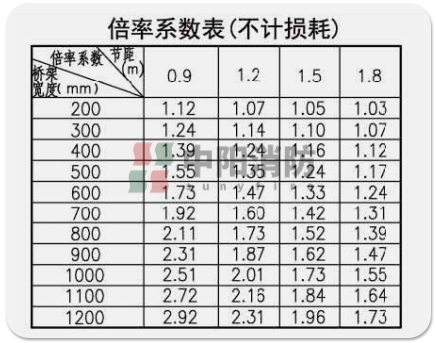

2、倍率系数按倍率系数表确定。

3、施工损耗系数1.15。

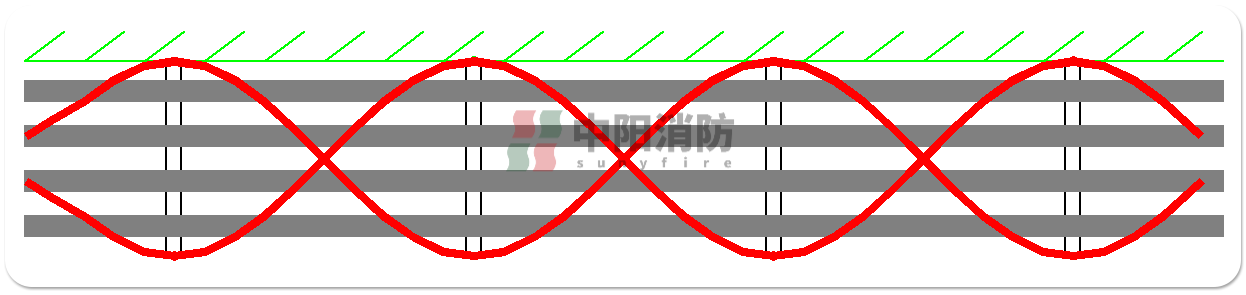

双回路图示

八、感温电缆选型建议

青岛中阳消防专注于感温电缆的研发、生产与应用已二十余年，产品体系完善，覆盖定温、差定温、可恢复/不可恢复等全系列型号，可适配不同工况、不同温度等级的使用场景。

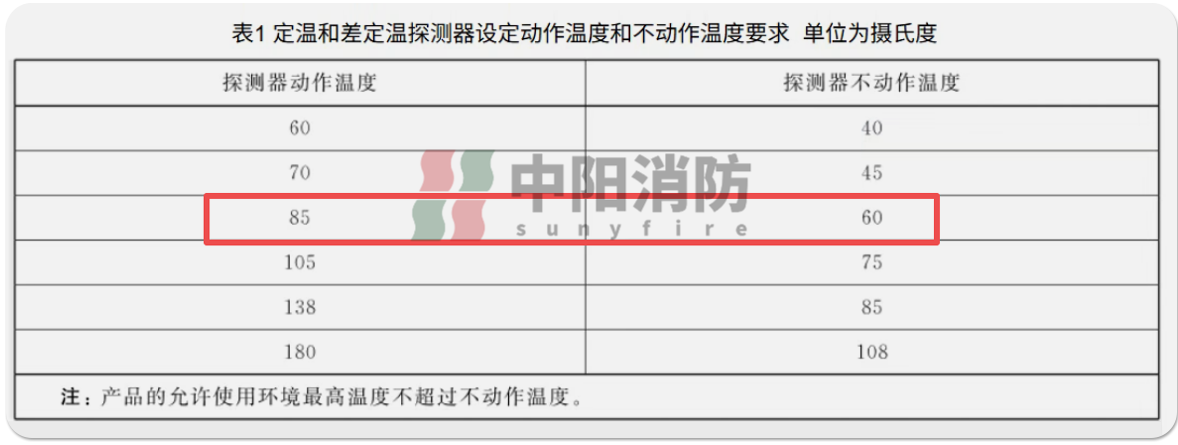

结合电缆隧道常年环境温度不超过60℃、外部明火风险较低的特点，兼顾使用稳定性、经济性与后期维护便利性，推荐选用可恢复式85℃感温电缆，既能满足隧道内电缆过热预警需求，又可在报警排除后自动恢复使用，大幅降低后期更换与运维成本。
