问：对于树形结构的火灾自动报警系统，当报警总线及联动总线穿越防火分区时，其短路隔离器如何设置？

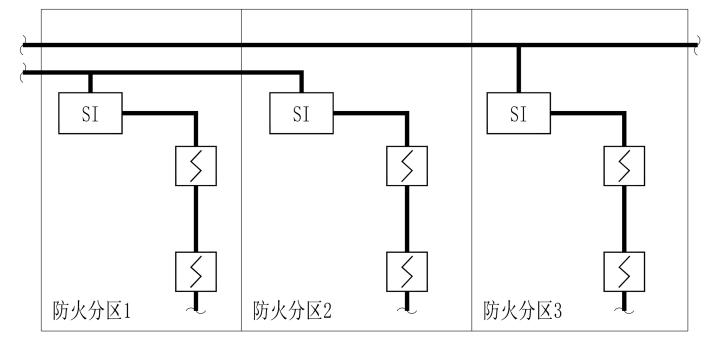

　　答：参照国家标准设计图集《火灾自动报警系统设计规范图示》14X505-1第12页3.1.6图示3（如下图），短路隔离器可设置在被隔离设备所在的防火分区内，其出线不应跨越防火分区。

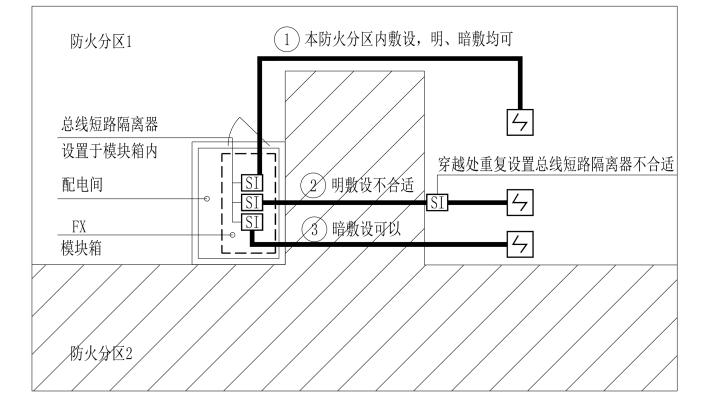

问：树形结构的火灾自动报警系统，当本防火分区总线短路隔离器出线穿越不同防火分区至同一防火分区时，穿越处是否仍需设置总线短路隔离器吗？

　　答：总线短路隔离器出线后不适合再重复设置总线短路隔离器，同时该出线位于其他防火分区时，不应接入任何设备且线路不适合明敷设。

上述来源福建省房屋建筑工程消防设计技术审查疑难问题解答（2025年版）

依据GB55036-2022《消防设施通用规范》：

　　12.0.4 火灾自动报警系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等设备的总数不应大于32点。总线在穿越防火分区处应设置总线短路隔离器。

　　【条文说明】本条规定了火灾报警控制器和消防联动控制器回路总线上短路隔离器的设置要求，以减少系统设备或回路总线短路故障的影响范围，有效降低系统的故障风险。设置短路隔离器是保证系统整体功能不受故障部件影响的关键，一旦某个现场部件出现故障，短路隔离器即可有效隔离故障部件，能够最大限度地保障系统的整体功能不受故障部件的影响。
