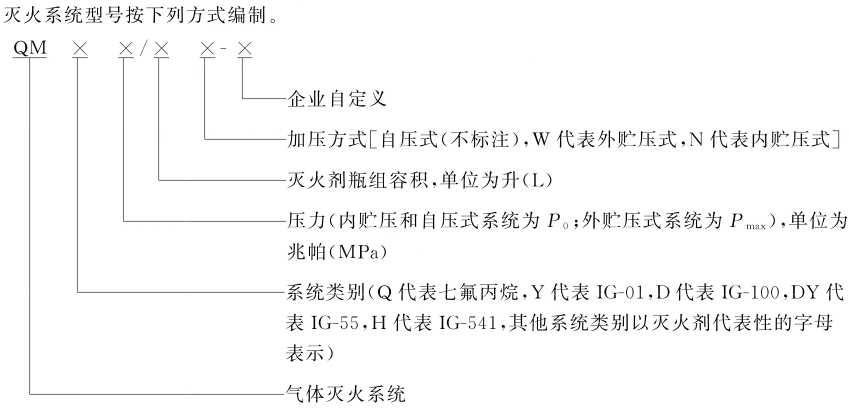

一、灭火系统型号编制方法

　　示例1:QMQ4.2/90N，代表内贮压式，灭火剂瓶组容积为90L，瓶组贮存压力为4.2MPa的七氟丙烷气体灭火系统。

　　示例2:QMQ5.6/180W，代表外贮压式，灭火剂瓶组容积为180L，瓶组最大工作压力为5.6MPa的七氟丙烷气体灭火系统。

　　示例3:QMH15/90，代表自压式，灭火剂瓶组容积为90L，瓶组贮存压力为15MPa的IG-541气体灭火系统。

二、部件型号编制方法

　　部件型号编制的方法见附录A。

附录A

(资料性)

部件型号的编制方法

　　灭火系统中部件的型号由灭火系统类别代号、部件代号、主参数、生产者自定义四部分组成。主参数分主参数1和主参数2。

　　示例1:QMP4.2/70MP，表示容积为70L，贮存压力为4.2MPa的内贮压式灭火系统七氟丙烷灭火剂瓶组，MP为生产者自定义。

　　示例2:QMPW4.2/90ZK表示容积为90L，贮存压力为4.2MPa的外贮压式灭火系统七氟丙烷灭火剂瓶组，ZK为生产者自定义。

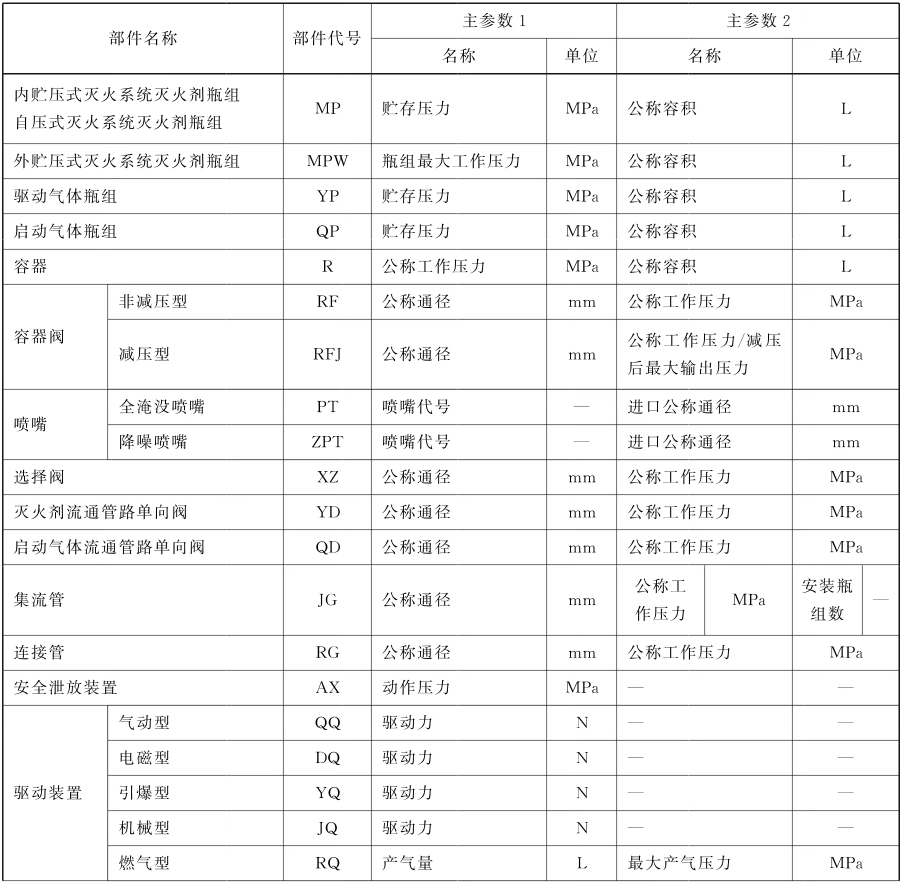

表A.1部件代号和主参数

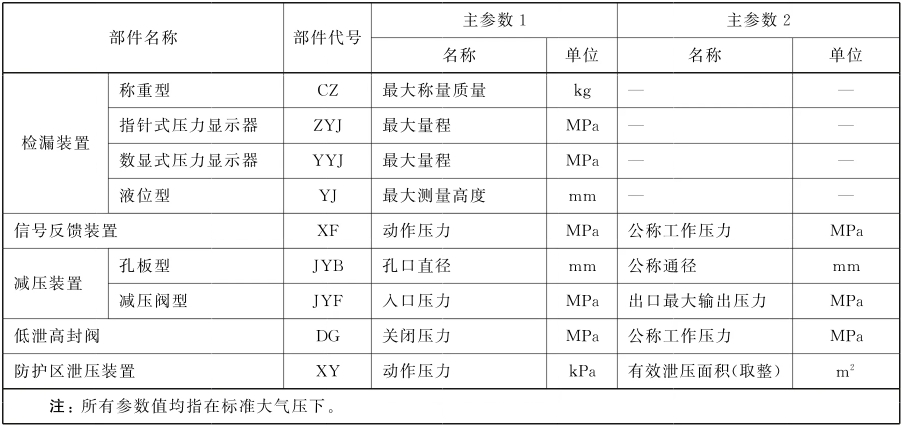

表A.1部件代号和主参数（续）

来源：《气体灭火系统及部件》GB25972-2024
