青鸟消防:火灾自动报警系统接线图之防爆设备
2024-11-14 10:05:57浏览量:1503
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

本安型

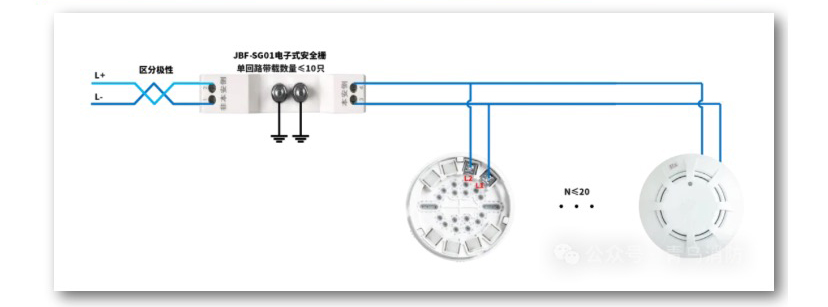

点型光电感烟火灾探测器JTY-GD-JBF5100C-Ex

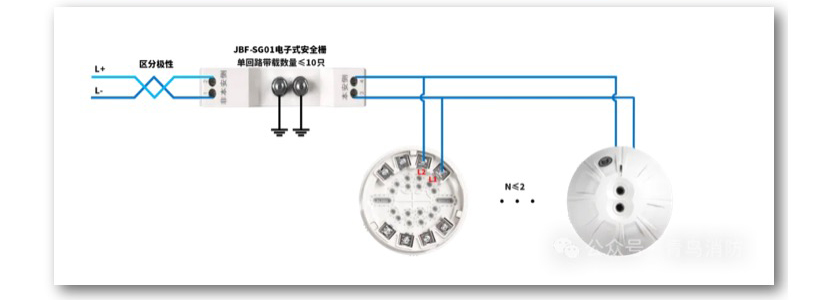

配备JBF-SG01电子式安全栅

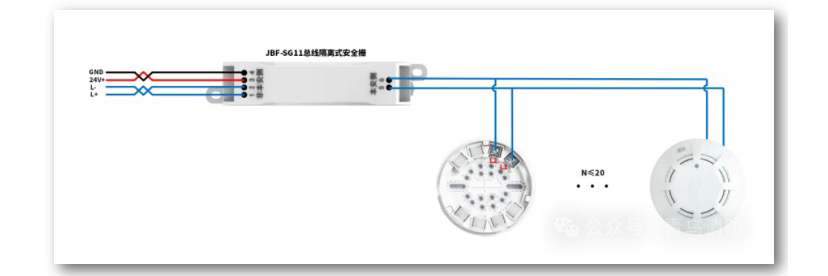

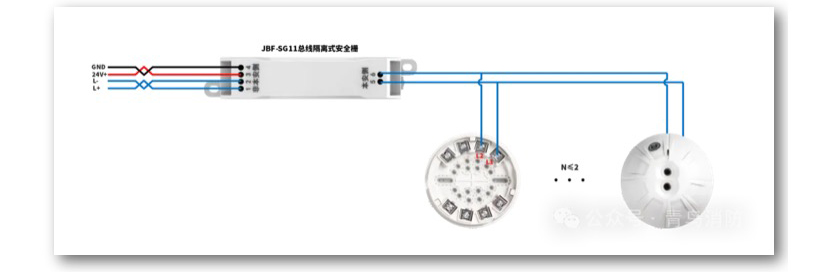

配备JBF-SG11总线隔离式安全栅

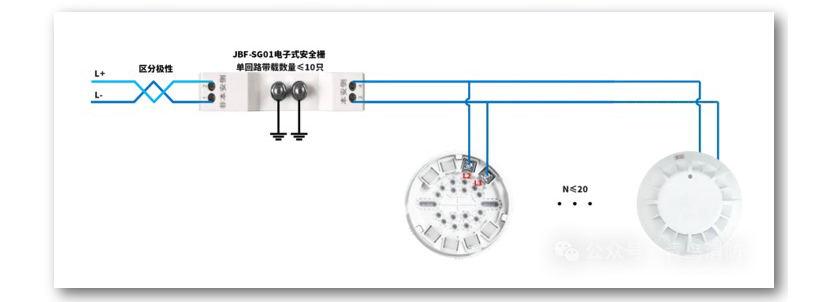

点型感温火灾探测器JTW-ZD-JBF5111C-Ex

配备JBF-SG01电子式安全栅

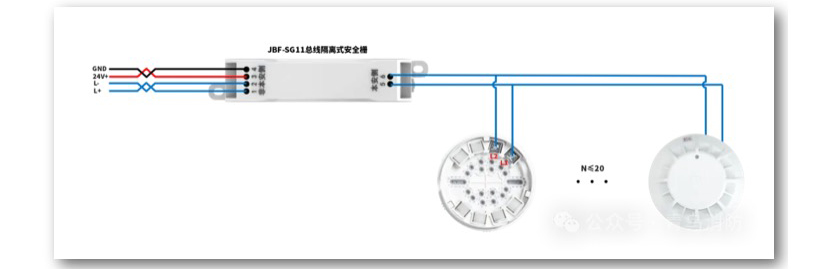

配备JBF-SG11总线隔离式安全栅

点型红外火焰探测器JTG-H-JBF4384A-Ex

配备JBF-SG01电子式安全栅

配备JBF-SG11总线隔离式安全栅

手动火灾报警按钮J-SAP-JBF4121A-Ex

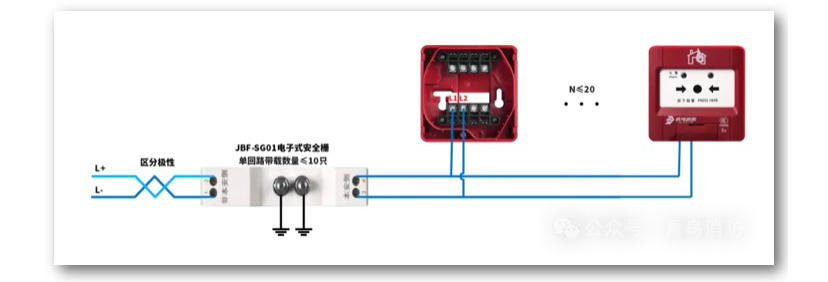

配备JBF-SG01电子式安全栅

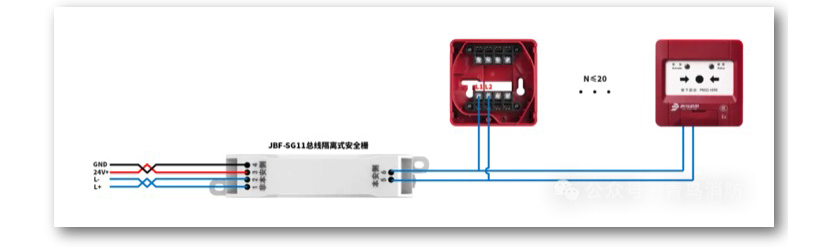

配备JBF-SG11总线隔离式安全栅

消火栓按钮JBF4123A-Ex

配备JBF-SG01电子式安全栅

配备JBF-SG11总线隔离式安全栅

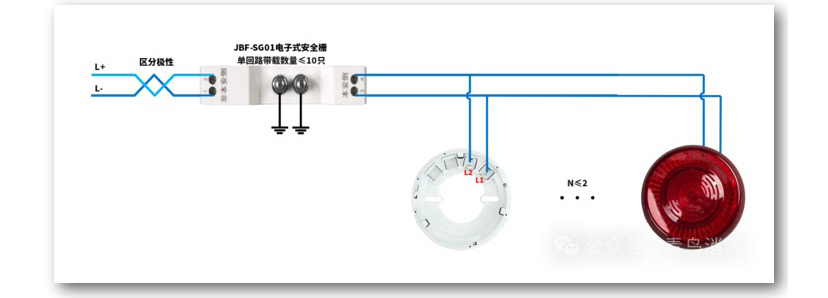

火灾声光警报器JBF5174-Ex

配备JBF-SG01电子式安全栅

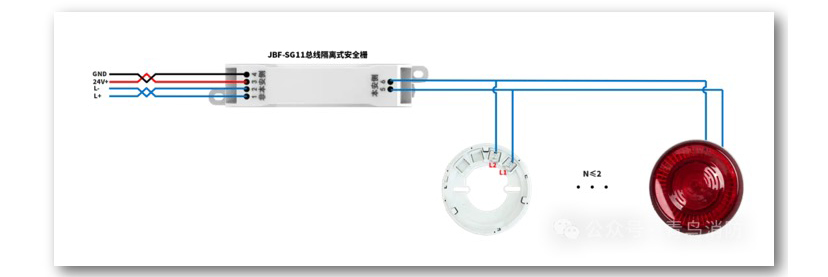

配备JBF-SG11总线隔离式安全栅

隔爆型

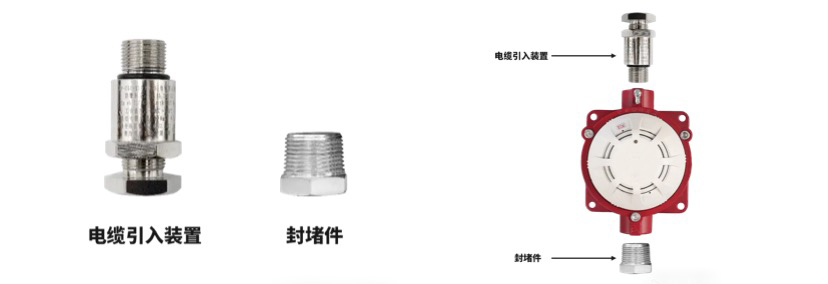

隔爆设备需按照实际需求配置相应数量的电缆引入装置及封堵件

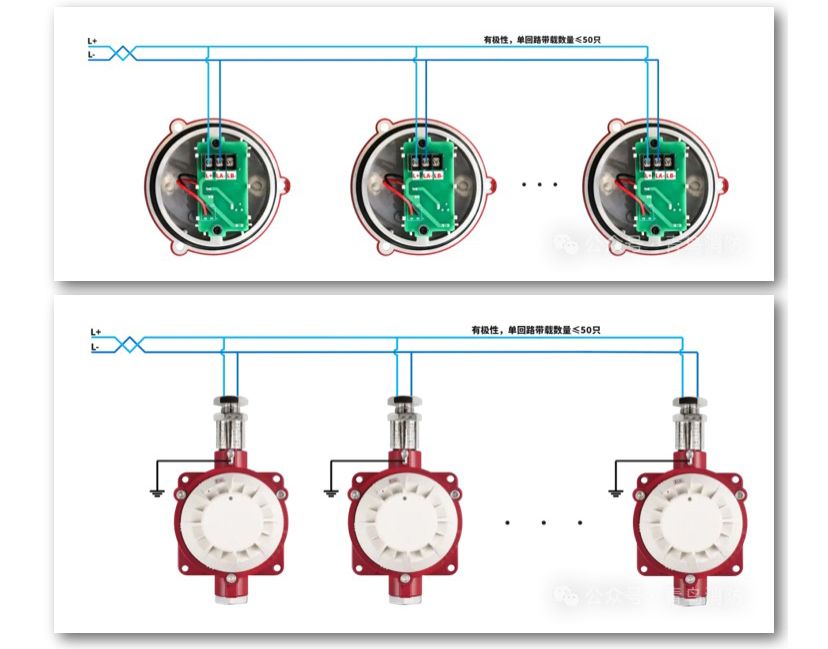

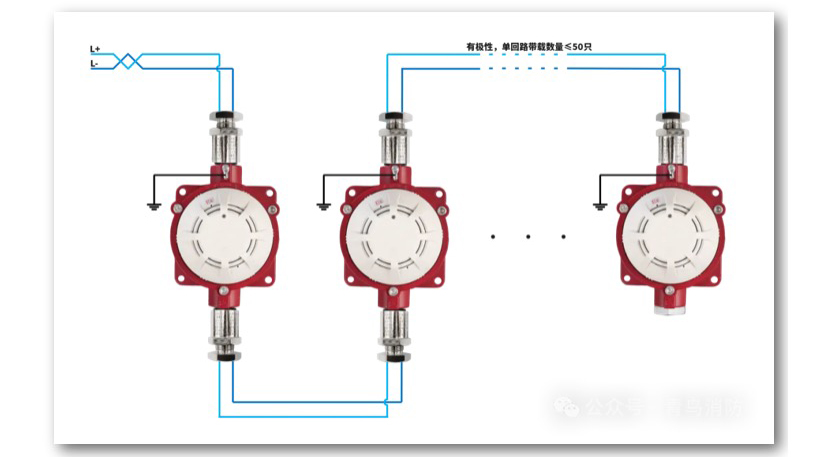

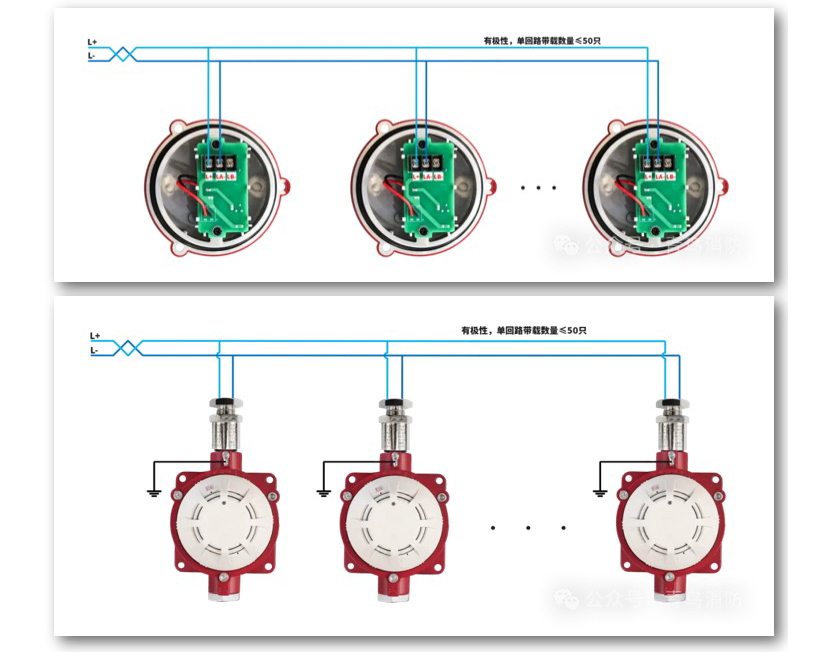

点型光电感烟火灾探测器JTY-GD-JBF5100CG-Ex

手拉手

分支

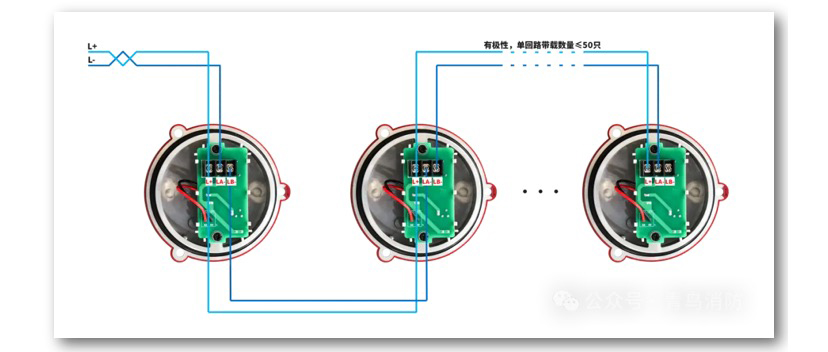

点型感温火灾探测器JTW-ZD-JBF5111CG-Ex

手拉手

分支

火焰探测器

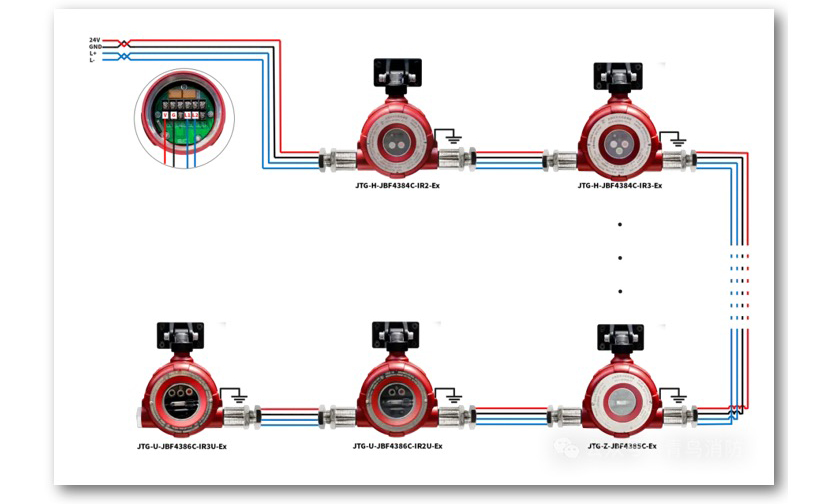

编址型:

点型红外火焰探测器:JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

点型紫外火焰探测器:JTG-Z-JBF4385C-Ex

点型红外火焰探测器、点型紫外火焰探测器:JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

手拉手

分支

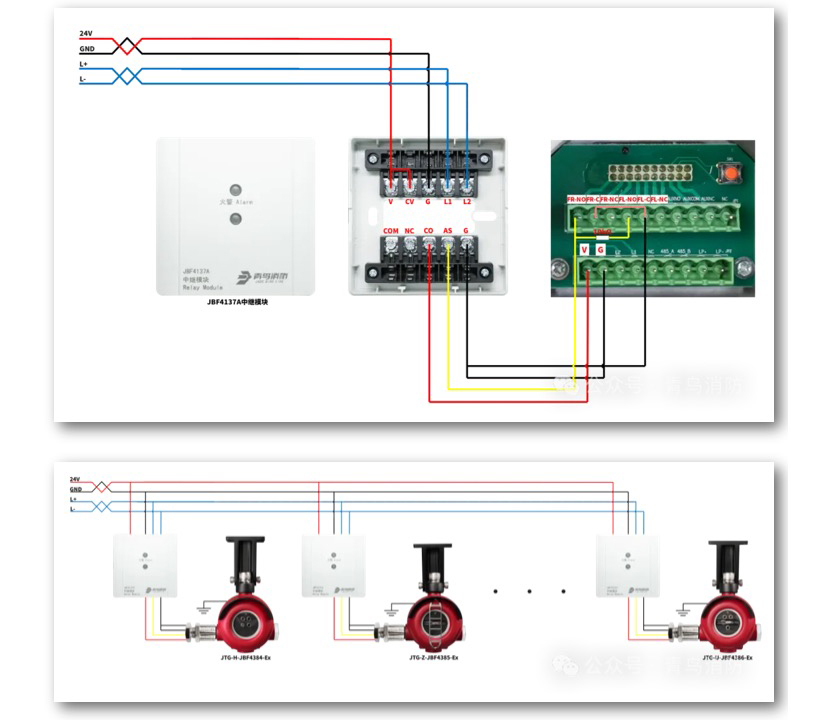

非编址型:

点型红外火焰探测器:JTG-H-JBF4384-Ex

点型紫外火焰探测器:JTG-Z-JBF4385-Ex

点型红外火焰探测器、点型紫外火焰探测器:JTG-U-JBF4386-Ex

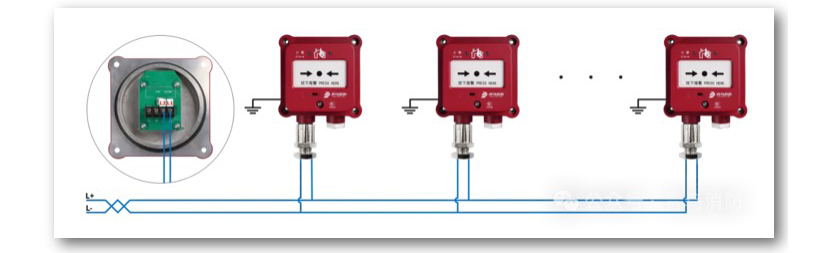

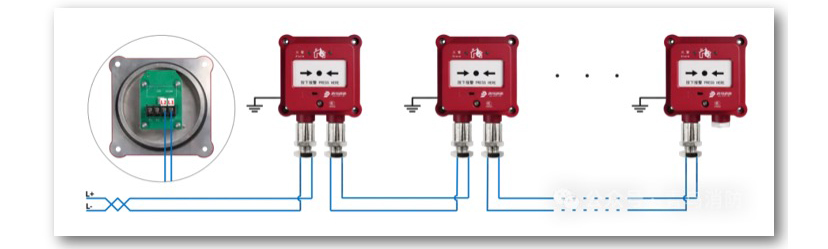

手动火灾报警按钮J-SAB-JBF4121G-Ex

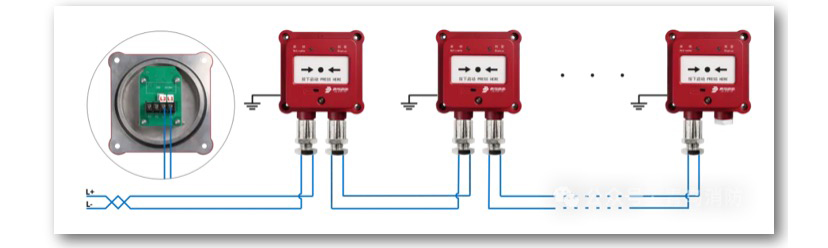

手拉手

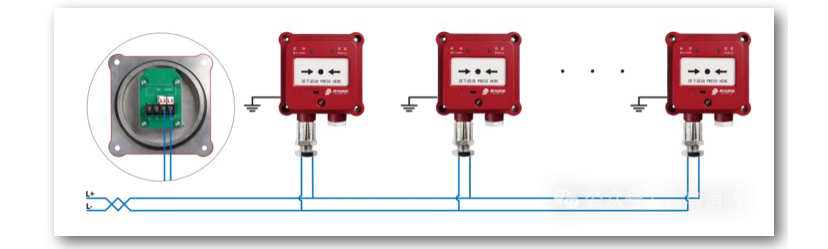

分支

消火栓按钮JBF4123G-Ex

手拉手

分支

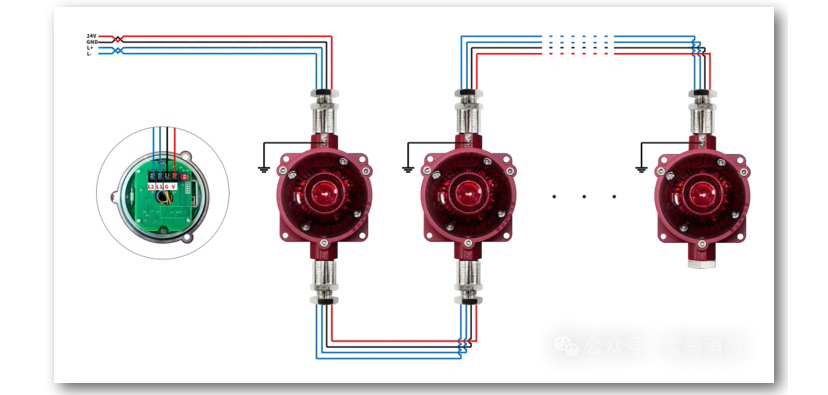

火灾声光警报器JBF4374-Ex

手拉手

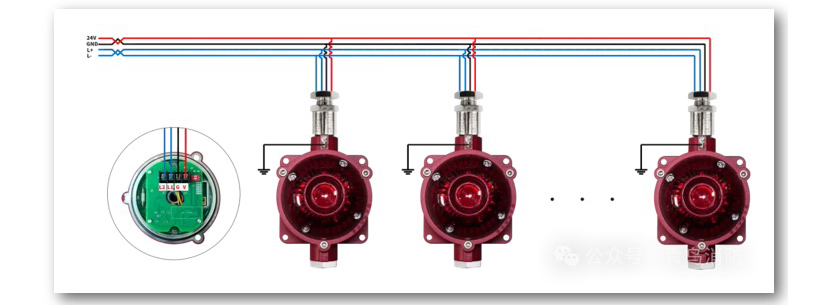

分支

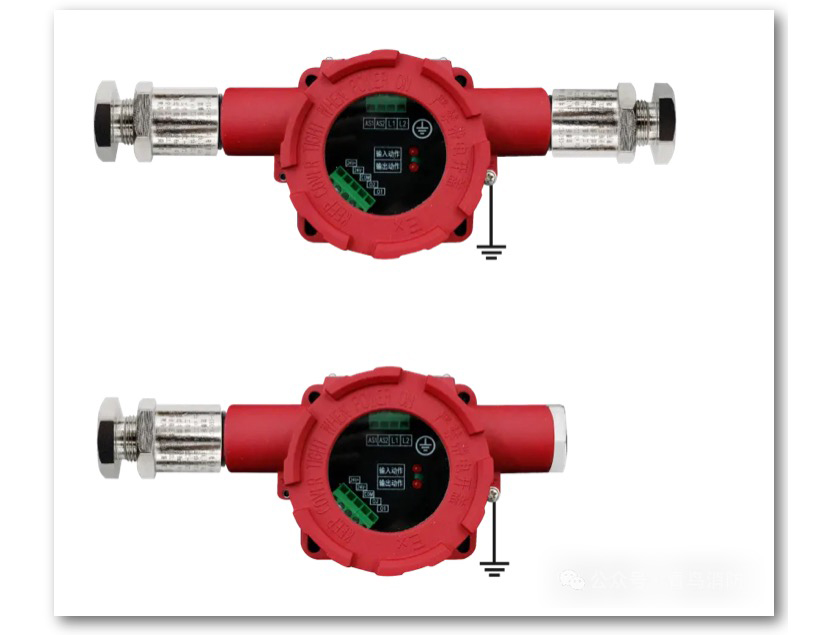

JBF5141CG-Ex模块

作为输入模块的接线方式

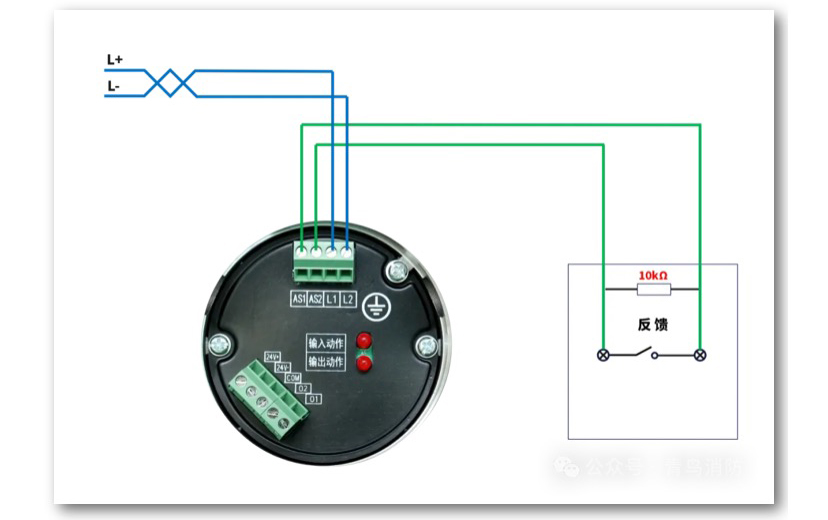

监视无源闭合应答的现场设备

监视无源断开应答的现场设备

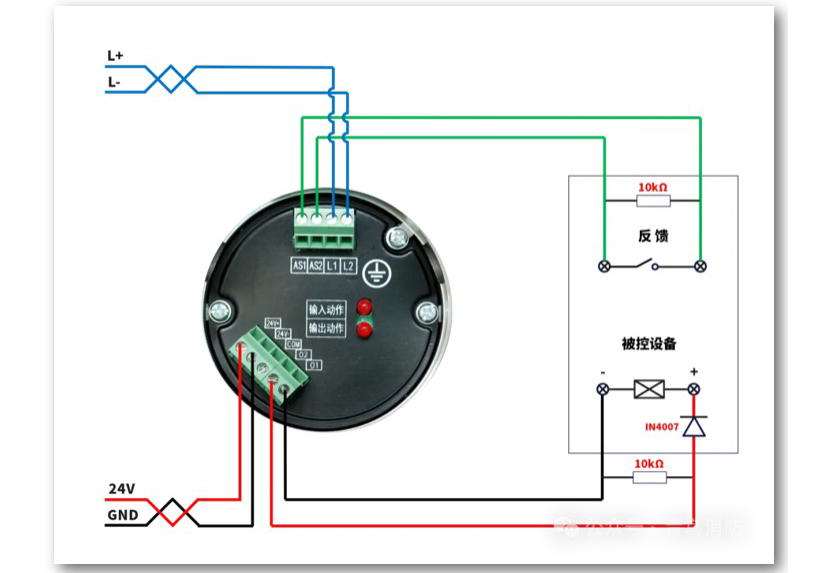

作为输入输出模块的接线方式

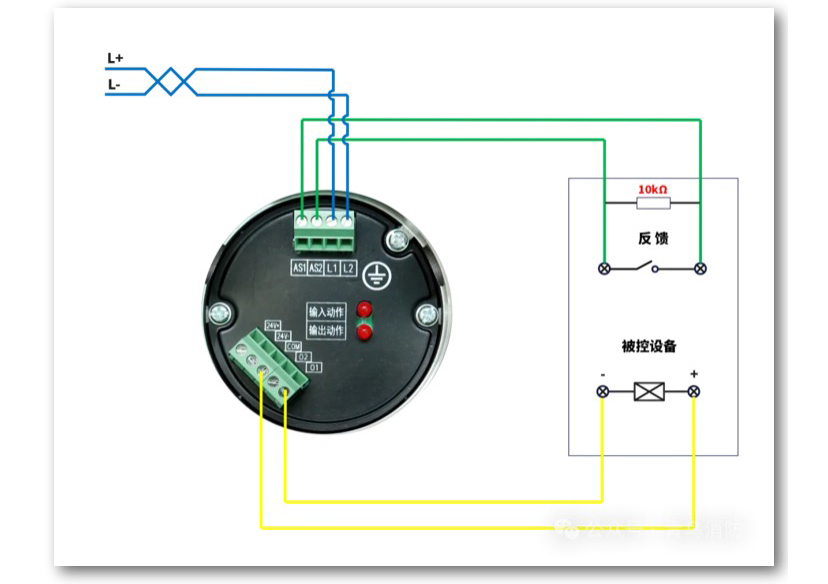

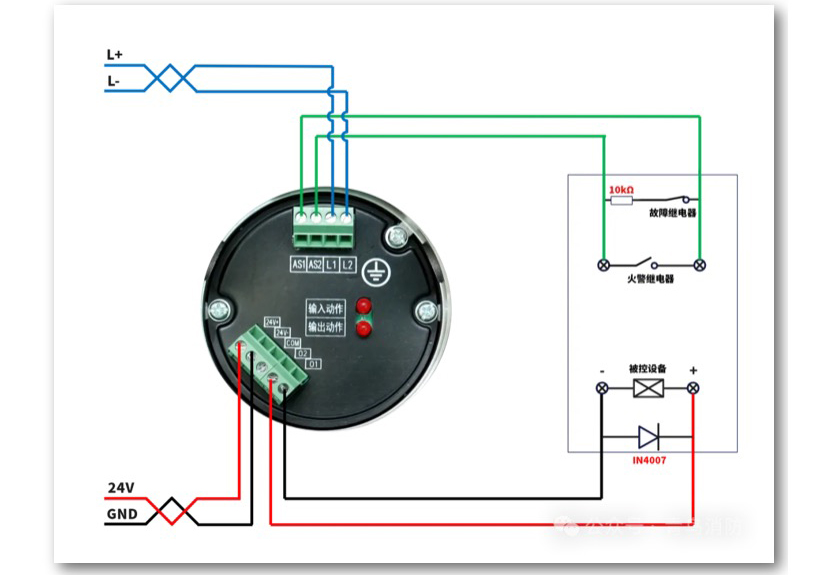

触点无源输出

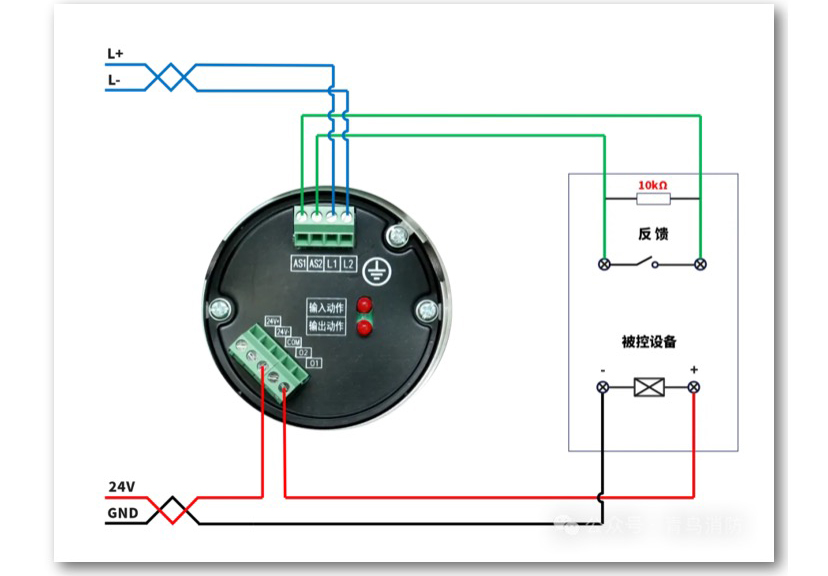

触点有源输出

有源输出

作为中继模块的接线方式
