青鸟消防:火灾自动报警系统新模块接线图(2024版)
2024-11-14 10:00:10浏览量:1377
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

青鸟消防最新产品接线图重磅来袭!

本期为大家带来火灾自动报警系统中常规设备(模块)的接线示意图。

输入模块

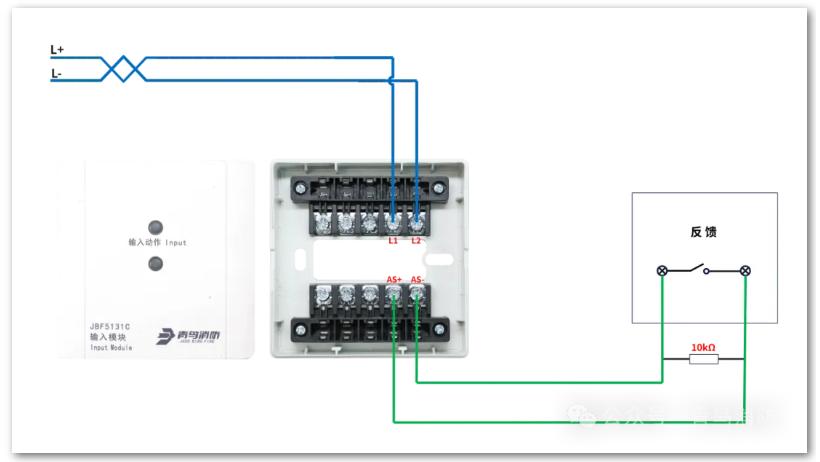

JBF5131A、JBF5131C输入模块接线图

监视无源闭合应答的现场设备

监视无源断开应答的现场设备

输入/输出模块

JBF5141A、JBF5141C输入/输出模块接线图

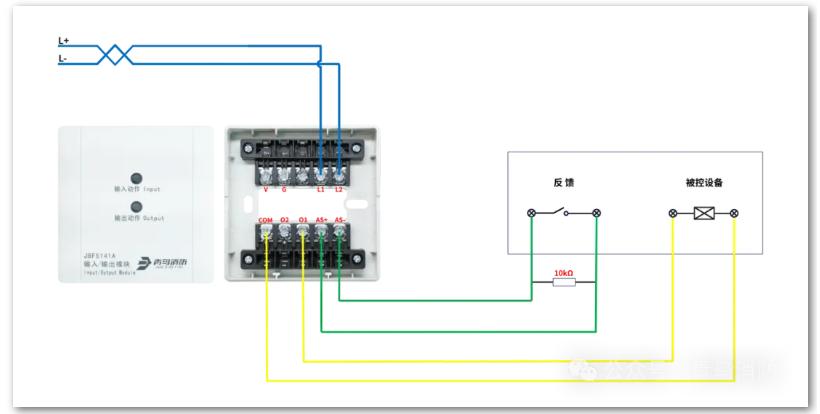

触点无源输出

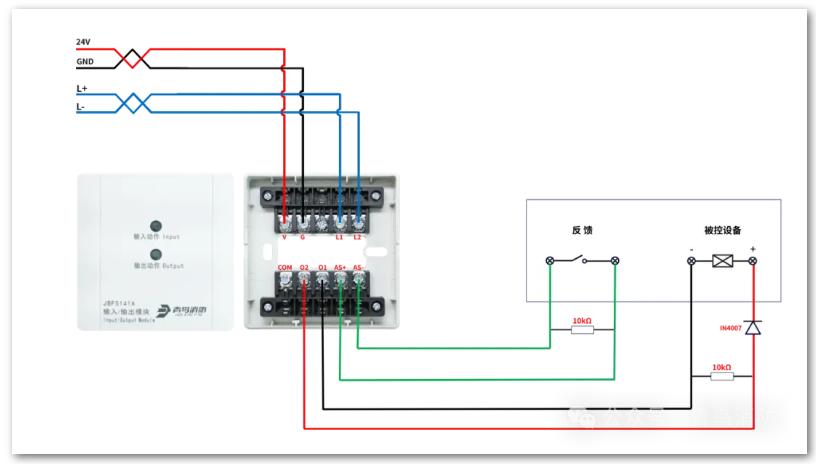

触点有源输出

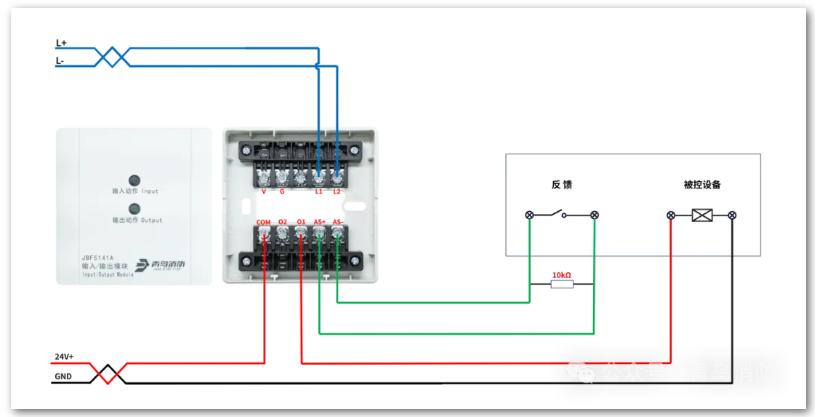

有源输出

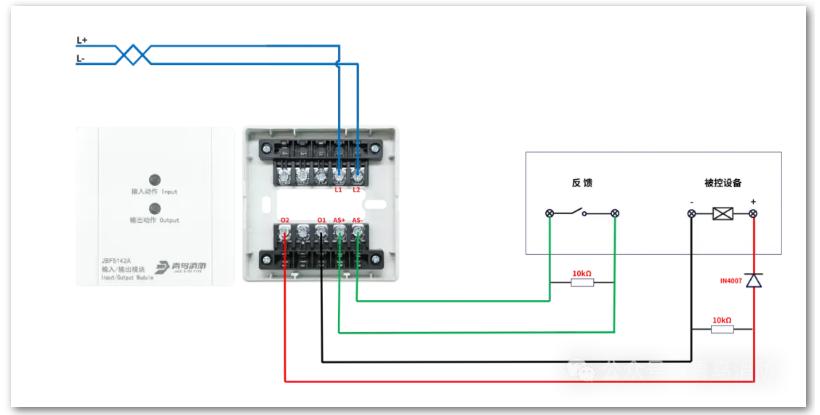

JBF5142A、JBF5142C输入/输出模块接线图

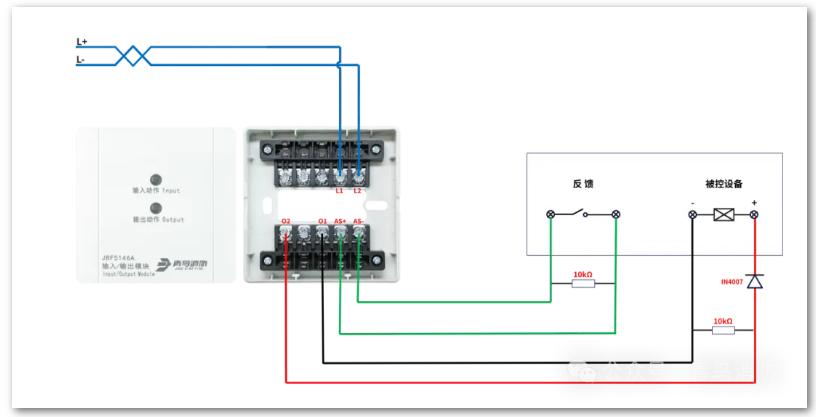

JBF5146A输入/输出模块接线图

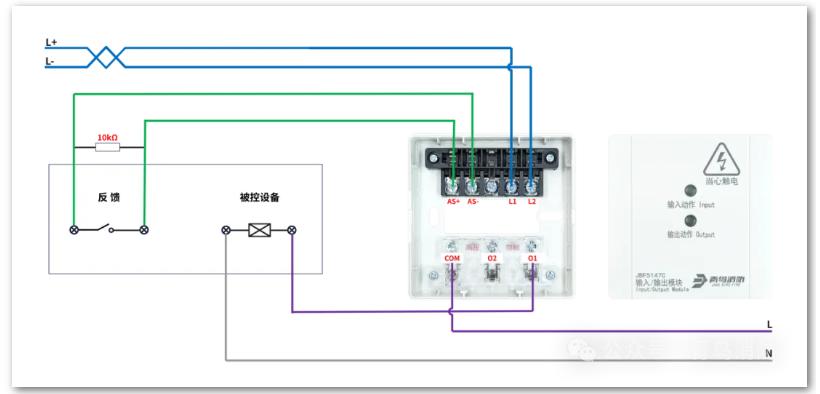

JBF5147C输入/输出模块接线图

输出模块(广播专用)

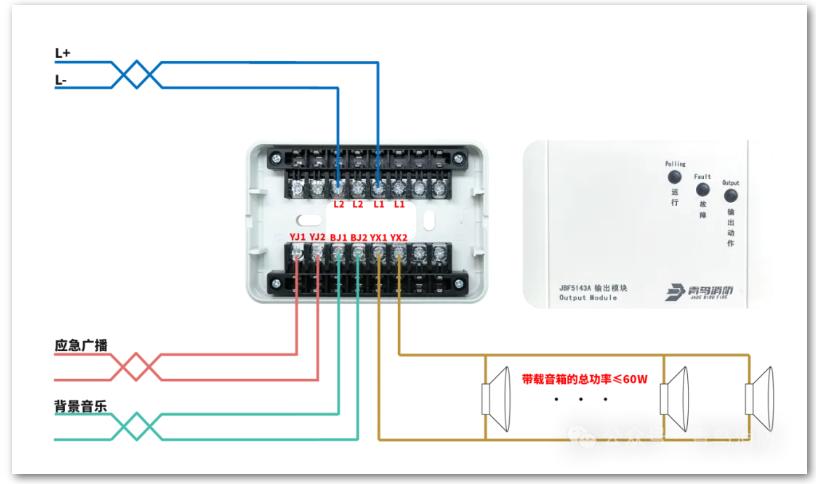

JBF5143A、JBF5143C输出模块接线图

中继模块

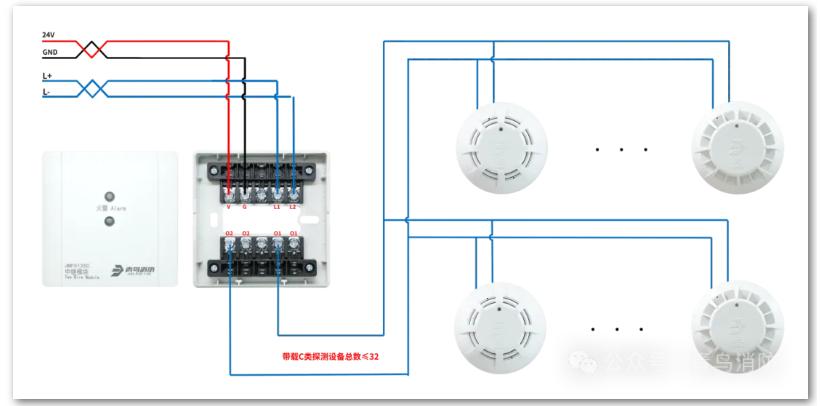

JBF5135C中继模块接线图

隔离模块

JBF4171隔离模块接线图

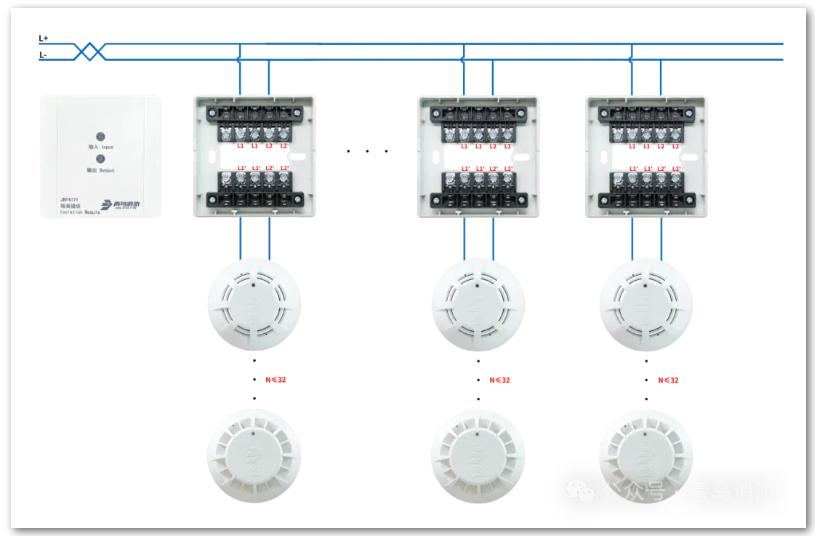

树状分支

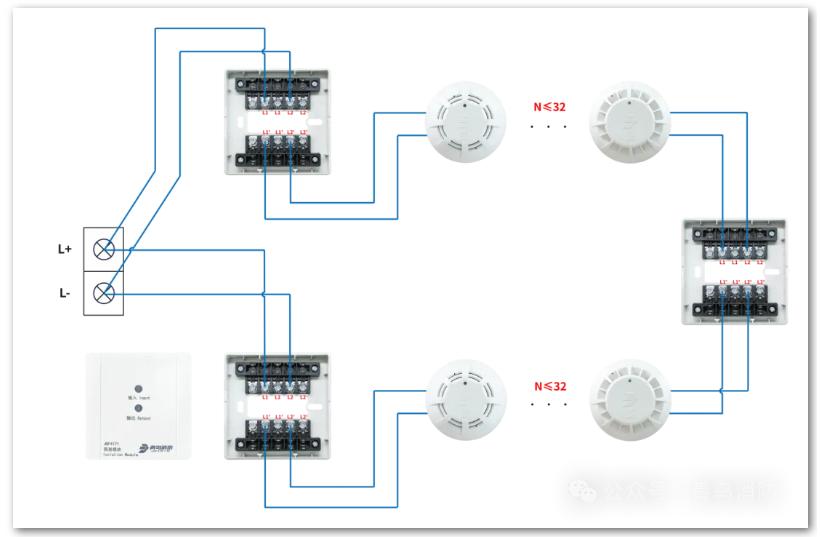

环形
