本文以西核彩桥产品举例，看可燃气体探测器RS485、4-20mA、开关量不同形式的接线图。

可燃气体探测报警系统示意图：

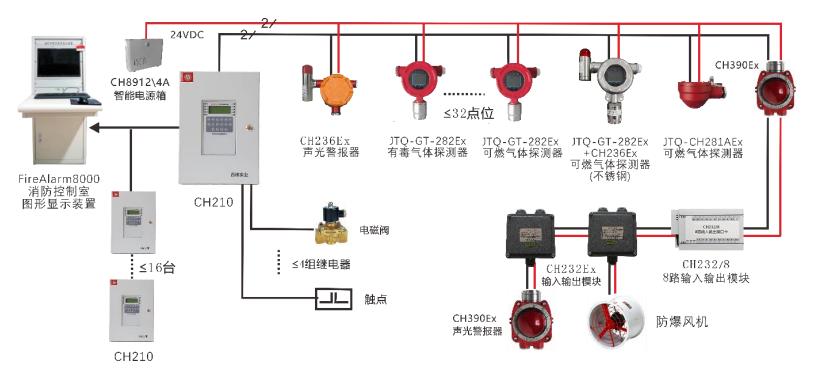

总线型

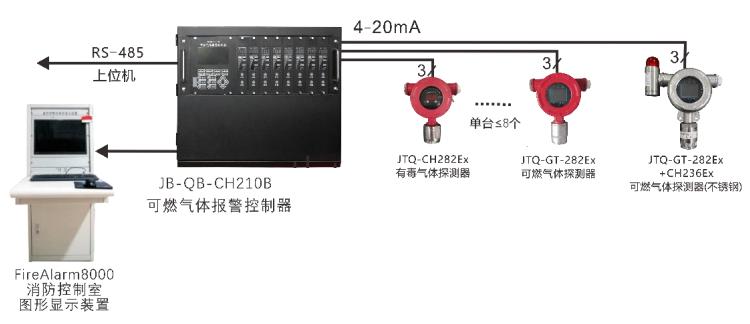

分线型

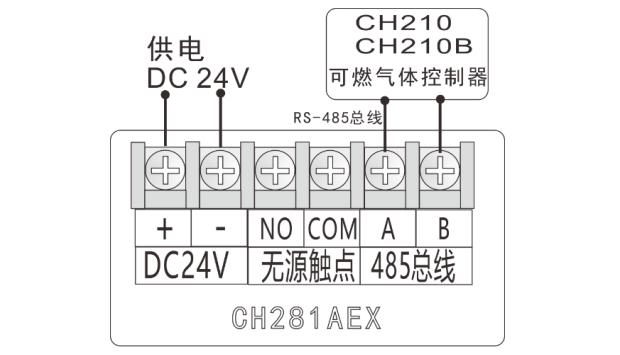

可燃气体探测器RS-485总线接线方式：

目前常见是信号总线通讯，可燃气体报警控制器一个回路可以带几十、上百个可燃气体探测器。

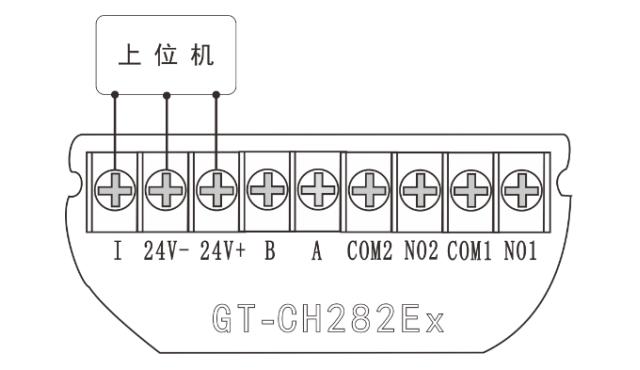

可燃气体探测器4～20mA输出接线方式：

分线制，每台可燃气体探测器与控制器（主机）独立布线。系统可靠性高，一条线出问题不影响其他探测器。

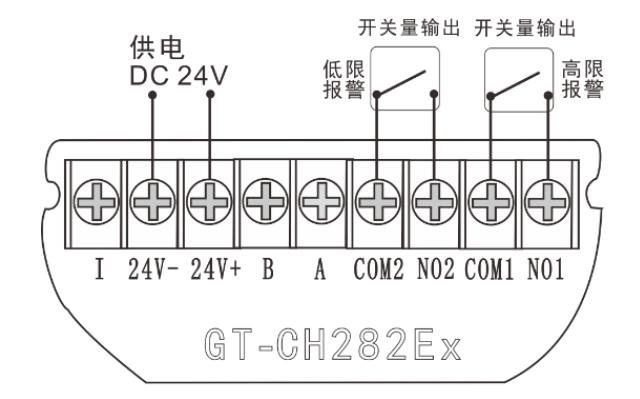

可燃气体探测器开关量输出接线方式：

可以作为报警信号接入其他系统，也可以作为控制其他设备信号。

注意：可燃气体探测器不得接入火灾报警控制器的回路中。
