消防联动控制系统接地和抗干扰，直接关系到系统能不能稳定运行。接地做不好，误报、漏报、通信中断这些问题会反复出现，验收也过不了。

先把要点摊开说：三道硬指标是共用接地电阻不大于 1Ω（专用接地不大于 4Ω）、设备接地线不小于 4mm² 铜芯、接地板连接线不小于 25mm² 铜芯；两类做法是控制室内的等电位连接，和布线环节的隔离与屏蔽。下面按这个顺序往下走。

我在消防工程干了十多年，经手的项目里因为接地和抗干扰问题返工的不少。今天把设计和施工的关键要点系统梳理一下，帮你少踩坑。

接地电阻要求

根据 GB 50116-2013 第10.2.1条，火灾自动报警系统接地装置的接地电阻值应符合下列规定：

共用接地装置就是消防系统与建筑其他电气系统共用同一个接地体。这种方式接地电阻要求更严（≤1Ω），但施工相对简单。

专用接地装置是消防系统单独做一组接地体。接地电阻要求相对宽松（≤4Ω），但要单独施工，成本更高。

现在大多数项目都用共用接地装置，因为现代建筑一般都有完善的联合接地系统。

等电位连接要求

根据 GB 50116-2013 第10.2.2条，消防控制室内的电气和电子设备的金属外壳、机柜、机架和金属管、槽等，应采用等电位连接。

等电位连接是什么意思？就是把所有金属部件用导线连在一起，使它们处于相同电位。这样可以避免不同金属部件之间产生电位差，防止电击和干扰。

具体做法上，一般是在消防控制室设置局部等电位联结端子板，机柜、机架用铜芯导线接到端子板上，金属管、槽用跨接线连接，设备金属外壳则用专用接地线连过去。这几处都做到，才算等电位成网。

接地线规格要求

设备接地线

根据 GB 50116-2013 第10.2.3条，由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，其线芯截面面积不应小于 4mm²。

这里有三个"必须"：必须用铜芯，不能用铝芯；必须用绝缘导线，不能用裸线；截面积不能小于 4mm²。查验收时量一下线径、看一眼材质，就能判断。

接地板连接线

根据 GB 50116-2013 第10.2.4条，消防控制室接地板与建筑接地体之间，应采用线芯截面面积不小于 25mm² 的铜芯绝缘导线连接。

这条是主接地线，从接地板连到建筑接地体，截面积要求比设备接地线大得多（≥25mm²）。它承的是整间控制室的接地电流，规格降不得。

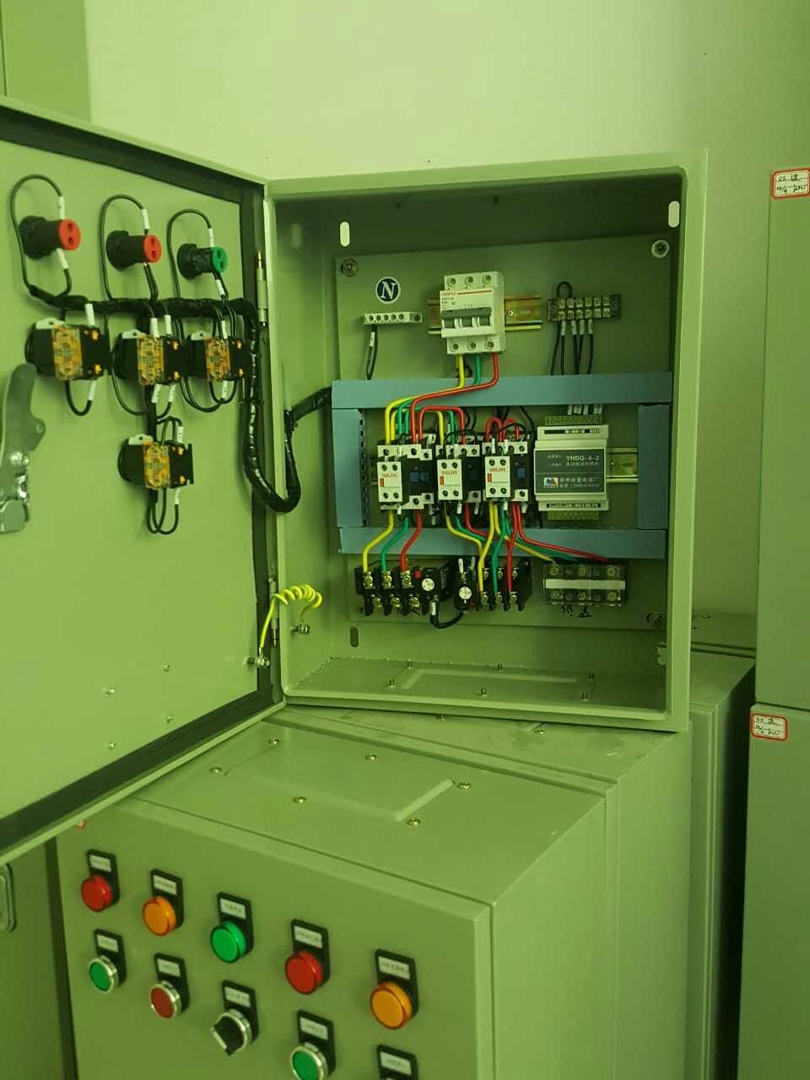

消防控制柜接地，黄绿双色接地线连接至接地端子排

抗干扰措施

消防联动控制系统在复杂电磁环境中运行，必须采取抗干扰措施。

布线抗干扰

根据 GB 50116-2013 第11.2条：

工程上还要注意：消防线路与强电线路分开桥架或线槽敷设，平行间距不小于 0.5m，交叉时垂直交叉。金属管槽全程接地，接头处用跨接线连上，保证接地连续性。这一条在主机的安装使用说明书里一般也会重申——以泰和安 TX3000N 为例，其说明书"布线要求"一节明确写明回路总线、联网线宜采用不小于 NH-RVS-2×1.5mm² 的线，且回路总线、联动电源输出线及通讯线不能和高压线穿入同一根保护管内，必须合用同一线槽时也要采取相应措施。规范与产品资料口径一致，按这两份执行即可。

设备抗干扰

消防电子设备本身也要有抗干扰设计，工程上通常关注这几处。

电源入口的滤波——设备电源入口设滤波器，抑制沿电源线串进来的干扰。

通信接口的隔离——通信接口采用光电隔离或变压器隔离，避免地环路把不同设备的电位差引进通信回路。

机箱的屏蔽与接地——金属机箱本身可作为屏蔽体，接缝处做导电处理以保证屏蔽的连续性，内部电路板采用接地铜箔。

设备内部的接地分区——把信号地和功率地分开处理，最后单点汇接到机壳地。

需要说明的是，这几条属于行业通用做法，具体到某个型号是否采用、采用到什么程度，要看该型号的安装使用说明书和随机技术资料。不同系列、不同代际的产品设计并不相同，选型和验收时以厂家提供的技术文件为准，不建议凭外观或经验直接推定。有一点可以顺手核对：现在主流控制器的联网接口多是 CAN 或 RS485，选型时看一眼说明书里接口的类型与隔离方式是不是写清楚了，比问业务员一句"抗干扰没问题"要实在。

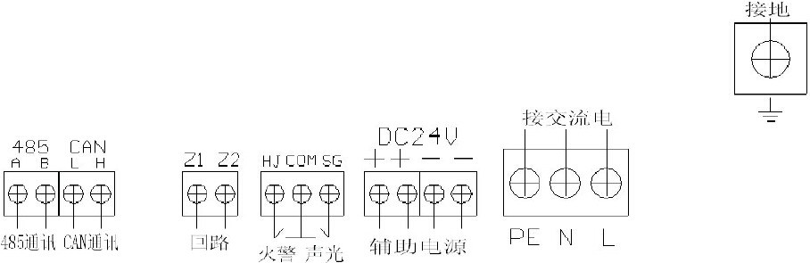

消防控制器接地端子，黄绿双色接地标识，专用接地螺栓

施工要点

接地施工流程

接地施工的顺序，走下来大致是这几步。先确定接地方式——用共用接地还是专用接地，这一步在方案阶段就该定。然后敷设接地干线，从建筑接地体或专用接地极引至消防控制室。接着安装接地板，在消防控制室设置局部等电位联结端子板。之后敷设设备接地线，从接地板引到各设备，截面积不小于 4mm²。再做等电位连接，机柜、机架、金属管槽一并连通。最后测试接地电阻，用接地电阻测试仪实测，确认满足规范要求。

这里补一句现场体会：接地这道工序容易出问题的地方，其实不是接地体本身，而是连接工艺。有个项目验收前复测接地电阻，数值一直在 1.2Ω 上下浮动，雨天才勉强合格。查下来是接地干线中间有一段用卡箍连接、没有焊接，接触电阻不稳定。改成焊接并做防腐处理后，数值掉到 0.6Ω。所以测接地电阻之前，先把每一处连接点检查一遍，比反复加接地极有效得多。

抗干扰施工要点

线路敷设上，消防线路与强电线路分开桥架或线槽敷设，平行间距不小于 0.5m，交叉时垂直交叉；金属管槽全程接地，接头处用跨接线连接。

屏蔽处理上，屏蔽层的接地方式要看系统设计。工程上常见的是单端接地（一般在控制室端），目的是避免屏蔽层与接地网构成地环路；在电磁环境复杂或线路较长的场合，也有采用两端接地配合等电位处理的方案。具体按设计文件执行，屏蔽层接地用专用接地线，截面积与设备接地线同规格。

设备接线上，设备接地端子用黄绿双色线区分，接地线用铜鼻子压接、不能直接缠绕在螺栓上，接地螺栓要紧固到位、不能松动。

常见验收问题

验收时被退回的情况，多数集中在几处。

接地电阻超标是退回来较多的一类。共用接地装置超过 1Ω，或者专用接地装置超过 4Ω，验收时用接地电阻测试仪复测就能发现。整改通常靠增加接地极数量、改善土壤导电性（加降阻剂）、检查接地连接是否可靠；前面说过，连接工艺往往是真正的症结。

接地线截面积不够也常碰到。设备接地线小于 4mm²，或者接地板连接线小于 25mm²，现场量一下线径就清楚了，不合格要换线。

等电位连接缺失——消防控制室内的机柜、机架、金属管槽没做等电位连接，或者做了但不完整，验收时逐处检查连接的连续性。

屏蔽层接地错误这一条容易被忽略。工程上多数做法是单端接地，如果设计没有特殊要求却做成了两端接地，可能形成地环路、反而把干扰引进来。这一项按设计文件核对。

消防线路与强电线路间距不够——平行敷设小于 0.5m，或者交叉时没有垂直交叉，验收时用尺量。

金属管槽未接地——金属管、金属线槽本体没接地，或者接头处缺跨接线，验收时检查接地连续性即可。

消防系统抗干扰，屏蔽电缆、金属线槽、接地跨接线

接地与抗干扰设计总结

消防联动控制系统接地和抗干扰，把握几个核心就行。

接地电阻：共用接地不大于 1Ω，专用接地不大于 4Ω。

等电位连接：消防控制室内所有金属部件做等电位连接。

接地线规格：设备接地线不小于 4mm² 铜芯，接地板连接线不小于 25mm² 铜芯。

布线抗干扰：与强电线路分开敷设，平行间距不小于 0.5m，交叉时垂直交叉。

屏蔽处理：按设计文件确定屏蔽层接地方式，工程上常见单端接地；金属管槽全程接地。

设备抗干扰：电源滤波、信号隔离、机箱屏蔽、内部分区接地——具体实现以该型号的随机技术资料为准。

接地和抗干扰这事，前期设计到位、施工规范，验收一次通过，后期系统运行也稳定。关键是吃透规范、把每个连接点做扎实，别凭经验拍脑袋。

本文技术内容依据现行国家标准整理，供同行交流参考。具体项目的接地形式、线缆规格与抗干扰措施，应以设计文件、产品随机技术资料及当地消防主管部门要求为准。
