对于规范没要求做电气火灾监控系统的建筑，是否必须设置300mA的剩余电流保护或报警装置呢？到底该怎么设计？

　　先说说为什么会有这个要求。我们看规范里的几条规定：

　　▲《低压配电设计规范》

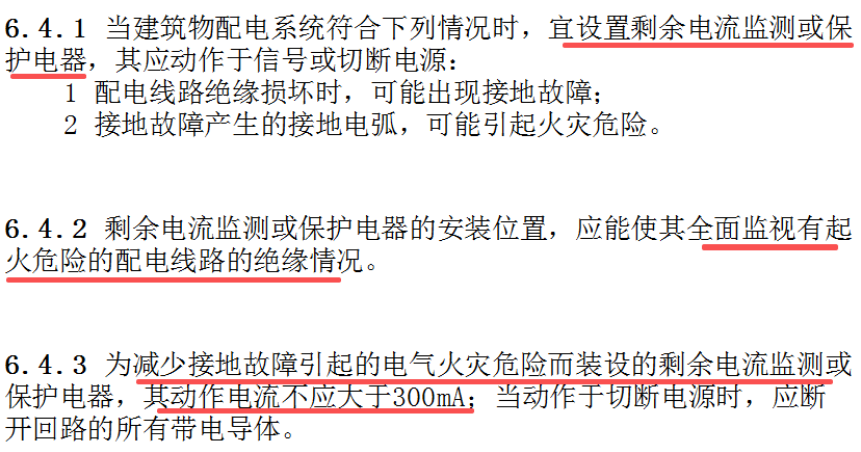

　　剩余电流监测器的动作电流不宜大于300mA，因为IEC标准里提到，超过300mA的电弧能量就有可能引发火灾；

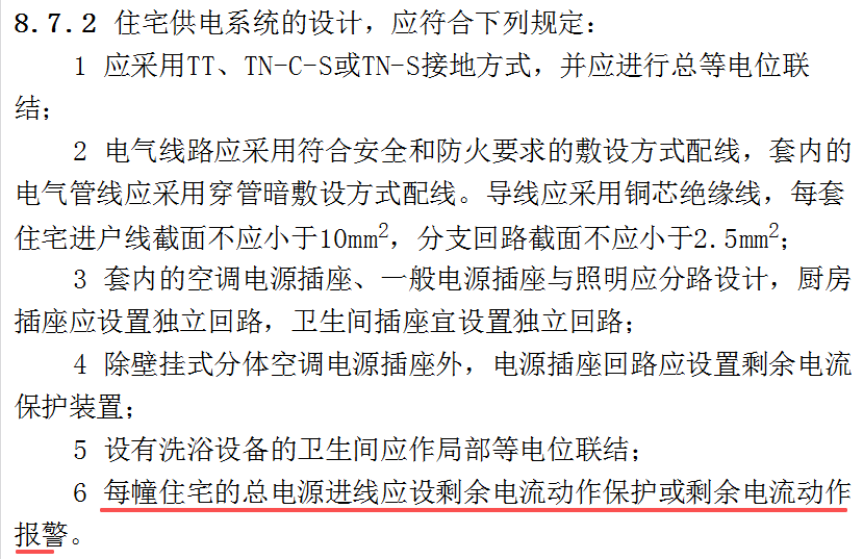

　　住宅建筑规范也明确，每幢住宅的总电源进线，应设剩余电流动作保护或剩余电流动作报警；

　　▲《住宅设计规范》

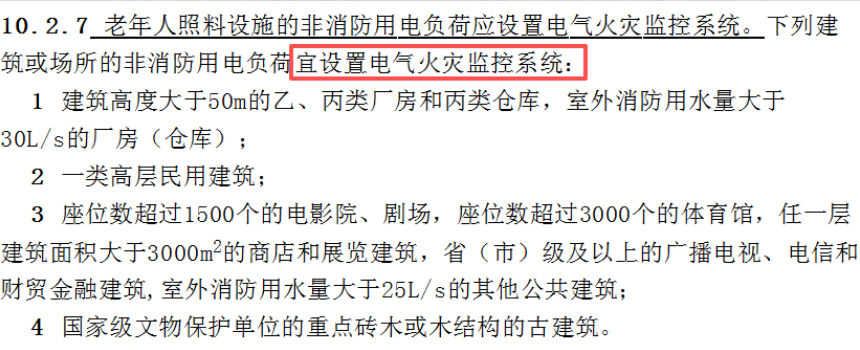

　　电气火灾监控系统，是针对特定建筑或场所的要求，比如老年人照料设施、一类高层公共建筑等，监控的点位较多；而普通住宅或非重点建筑，监控点位少，规范并没有要求设置电气火灾监控系统的条款。

　　也就是说，“300mA剩余电流监测”是出于防火安全的底线要求，而“电气火灾监控系统”是更高层级的系统配置。两者不是一回事，不能因为建筑没要求做监控系统，就直接忽略总进线的剩余电流监测。

　　接下来讲具体怎么设计，分两种常见接地系统来说明。

　　一、TN-S系统

　　这种系统里，相线、N线、PE线是全程分开的，设计起来比较直接。

　　在总电源进线配电箱里，直接选用4极带剩余电流监测的断路器，动作电流整定为300mA。

　　4极开关可以同时断开三相相线和N线，保证剩余电流监测能覆盖全部带电导体；

　　剩余电流监测模块，能实时监测三相相线+N线的矢量和，一旦出现接地故障、剩余电流超过300mA，就会报警或动作，满足防火要求；

　　不需要额外搭建监控系统，监测信号可以就地声光报警，也可以接入物业值班室的简单报警装置，不用按电气火灾监控系统的全套配置来做。

　　二、TN-C-S系统（PEN线在总箱处分成PE和N线）

　　这种系统里，进线是三相四线，PEN线在总配电箱处做重复接地后，再分出PE线和N线，很多人容易在这里踩坑。

　　正确的设计步骤是这样的：

　　进线的PEN线，先在总配电箱处做重复接地，然后分出独立的PE线和N线；

　　此时，相线、N线、PE线已经分开，PE线全程接地，不接入开关；

　　选用4极带剩余电流监测的断路器，接入三相相线和N线，PE线直接接地，不经过开关；

　　剩余电流监测模块监测三相相线+N线的电流矢量和，整定值设为300mA。

　　这里要特别注意：绝对不能让PEN线直接穿过剩余电流互感器，也不能把PE线穿进互感器里。必须先把PEN线分接成PE和N线，再让相线和N线穿过互感器，PE线直接接地，这样才能保证监测的准确性，也符合规范对PE线的接地要求。

　　没要求电气火灾监控的建筑，总进线的300mA剩余电流监测，不需要做成系统级的监控平台，只要在总配电箱处，通过带剩余电流监测的断路器，实现就地监测和报警功能就可以了。TN-S和TN-C-S两种系统，只要按上面的步骤来设计，既满足了规范的防火要求，也不会过度设计。
