为进一步满足国内民用市场多样化需求，海湾消防整合业内优质供应链资源、优化设计，推出全新的海源质惠品牌火灾自动报警系统产品。

本文将海源质惠模块接线图进行汇总整理。

一、GST2300ZG输入模块接线图：

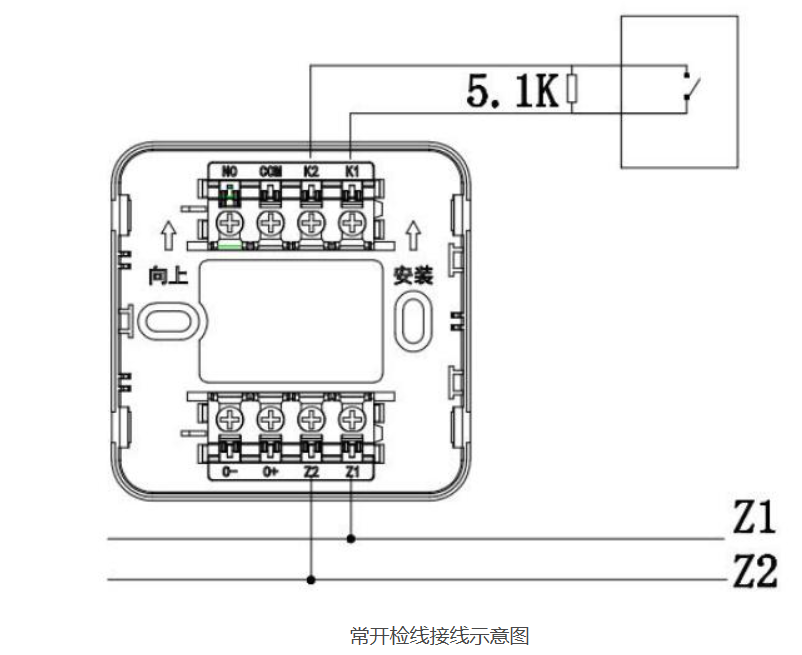

　　GST2300ZG输入模块的工作模式可根据现场不同的应用进行设置，模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个5.1kΩ的终端电阻，如下图。

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个5.1kΩ的终端电阻，其连接现场设备示意图如下图。

GST2300ZG输入模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号。

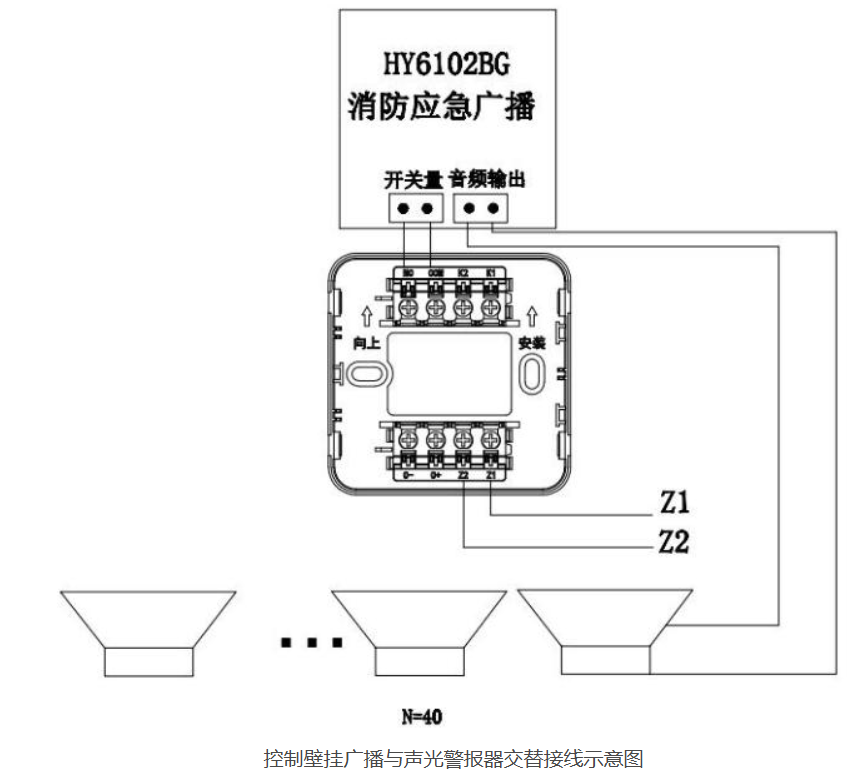

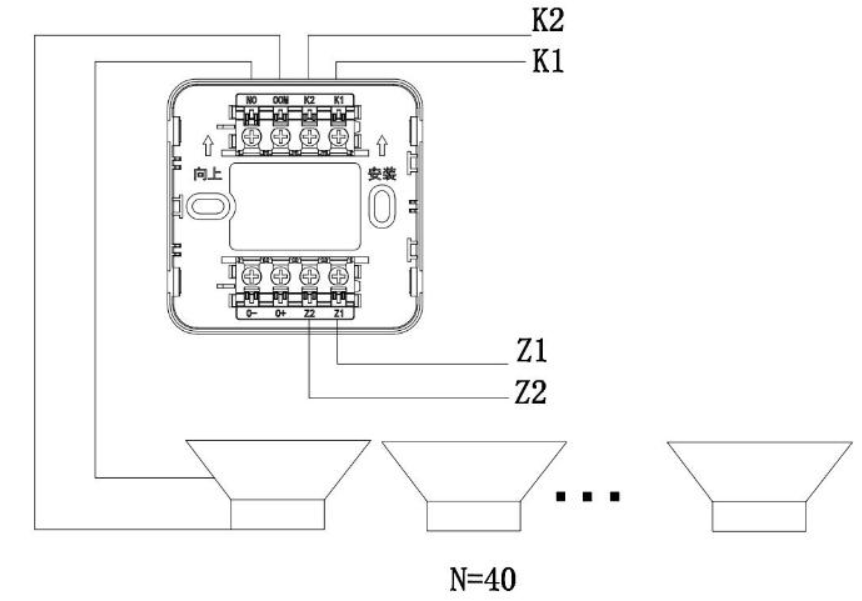

二、GST2310ZG输出模块（广播模块）接线图：

　　GST2310ZG输出模块最多配接3W扬声器40个（每个模块最多可以带负载120W）。

GST2310ZG输出模块（广播模块）接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：消防广播输入；

　　COM、NO：模块输出外接扬声器。

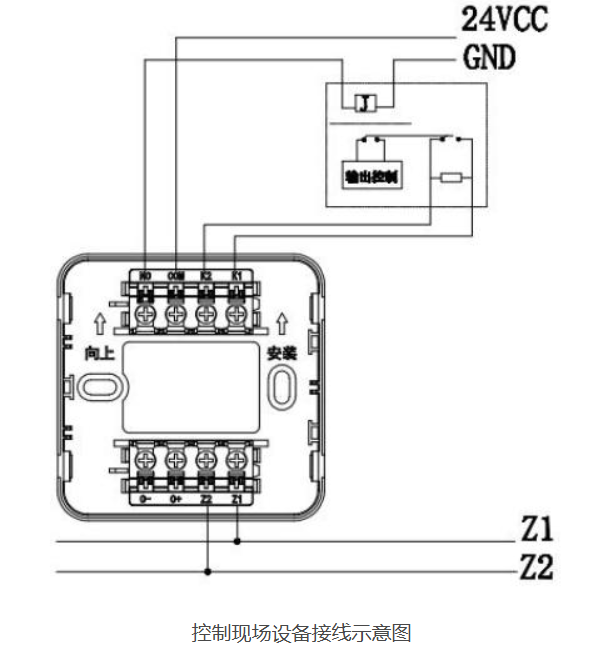

三、GST2320ZG输入输出模块接线图：

GST2320ZG输入输出模块接线说明：

　　本模块只提供无源触点输出，如需有源输出，需外接电源。

　　模块输出不需接入终端电阻，会吸收微弱的检线电流，不允许多个模块输出并联使用。

GST2320ZG输入输出模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号；

　　COM、NO：一组常开输出。

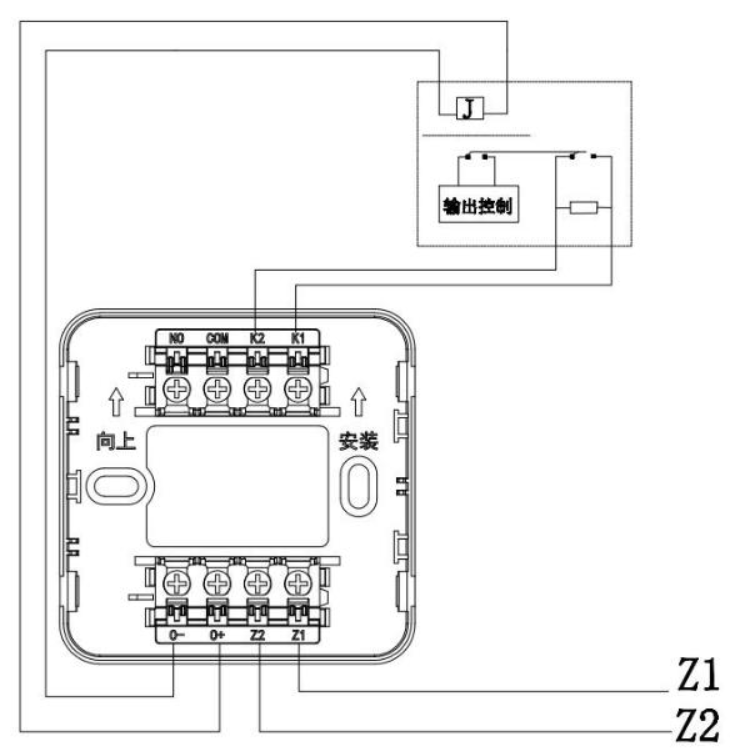

四、GST2321ZG输入输出模块接线图：

　　本模块有源输出只能提供脉冲信号，不能持续输出。

　　模块输出不需接入终端电阻。

GST2321ZG输入输出模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号；

　　O+、O-：有源输出（DC32V/1.5A/25ms）。

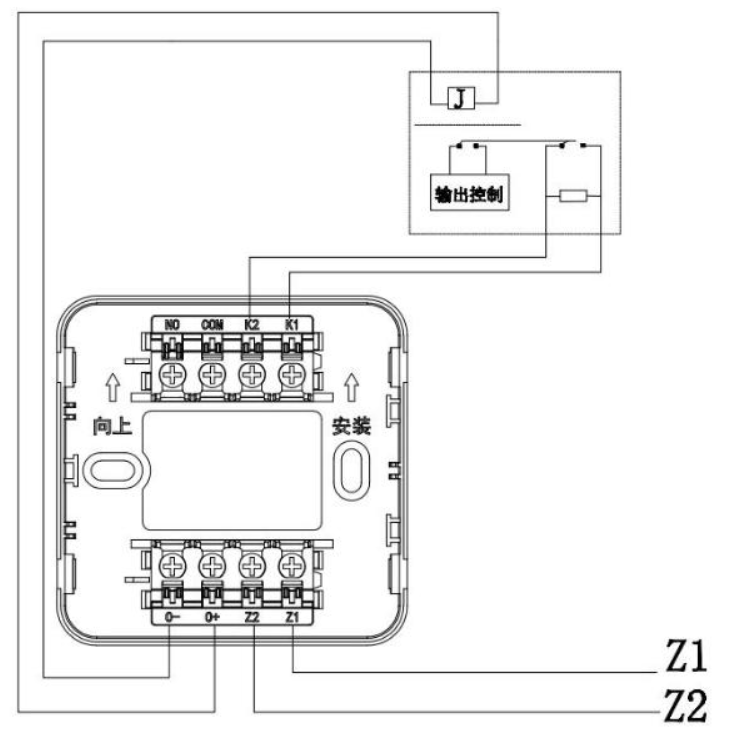

五、GST2322ZG输入输出模块接线图：

　　本模块只提供有源输出，如需无源输出，需外接24V继电器。

　　模块输出不需接入终端电阻。

　　模块的工作模式可根据现场不同的应用进行设置，模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个5.1kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个5.1kΩ的终端电阻。

GST2322ZG输入输出模块接线端子说明：

　　Z1、Z2：总线接口，无极性；

　　K1、K2：输入反馈，触点信号；

　　O+、O-：有源输出（DC24V/50mA）。

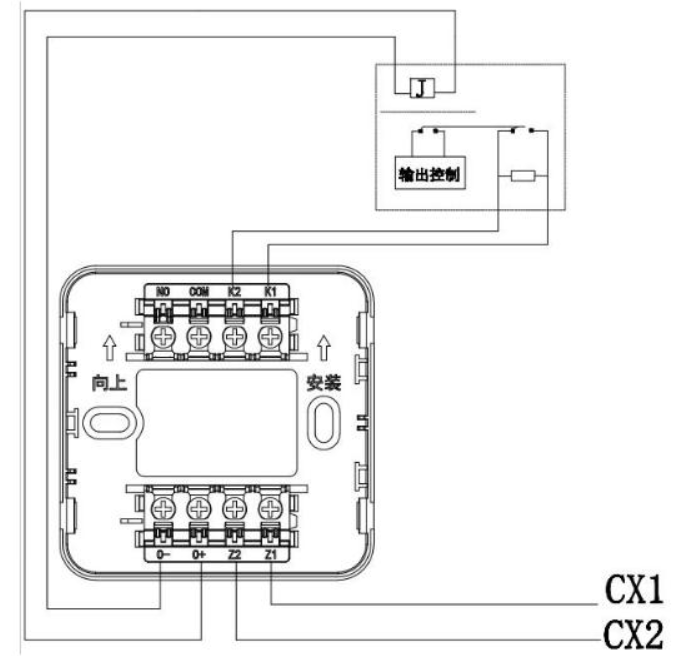

六、GST2330ZG多线输出接口接线图：

　　模块只提供有源输出，如需无源触点输出，需外接继电器。

GST2330ZG多线输出接口接线端子说明：

　　Z1、Z2：控制接口，无极性；

　　K1、K2：输入反馈，触点信号；

　　O+、O-：有源启动输出接口（DC24V/100mA）。

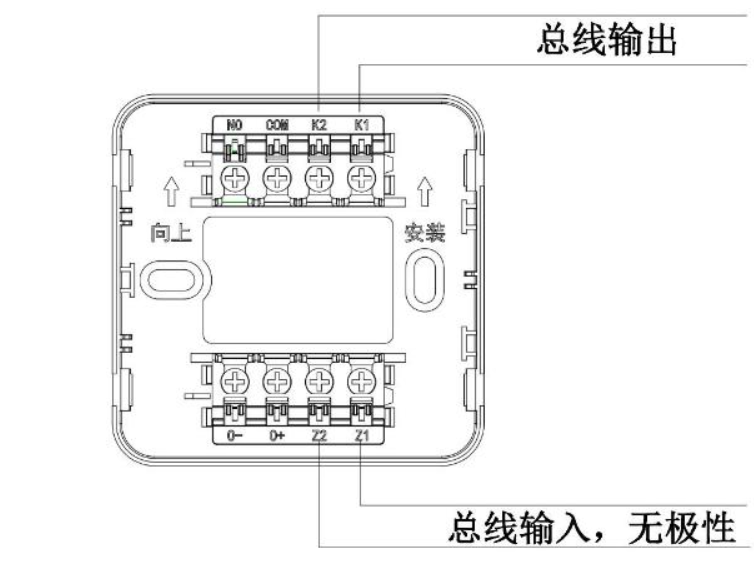

七、GST2360ZG总线隔离器接线图：

　　一回路最多带8个隔离器。

GST2360ZG总线隔离器接线端子说明：

　　Z1、Z2：总线输入接口，无极性；

　　K1、K2：总线输出接口，无极性。
