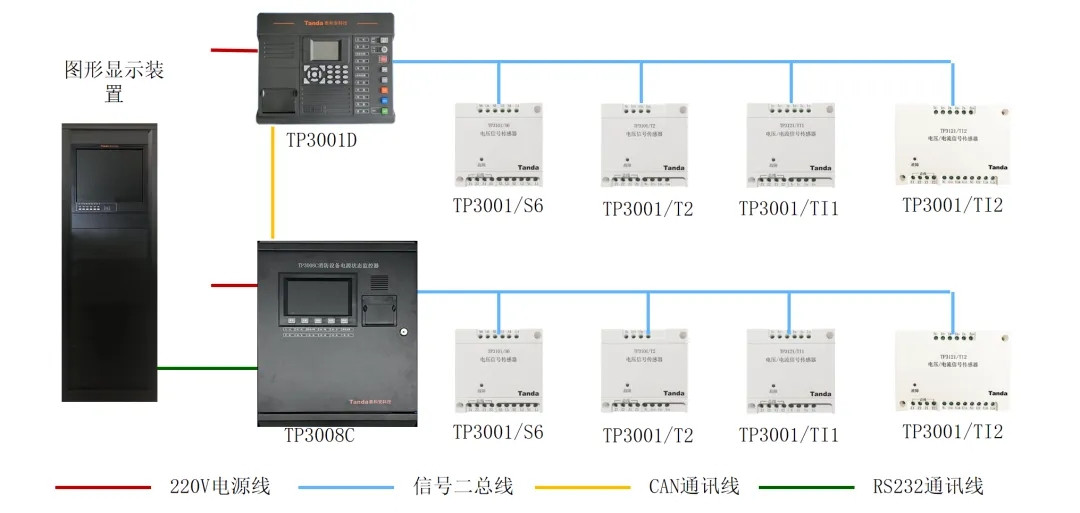

消防电源监控系统接线图

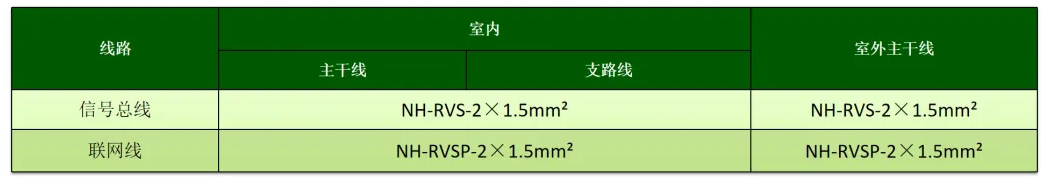

消防电源监控系统线型选择

注意事项:

1、布线及连接应整齐，线缆不宜交叉，并应固定牢靠;

2、接线端子的每个接线端，接线不得超过2根;

3、施工布线时，通信总线应与强电线分别布线，防爆区域的布线和线缆连接应符合防爆要求:

4、导线穿管、线槽后，应将管口、槽口封堵;

5、信号总线布线时，注意强弱电分开布线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管;当系统应用在强干扰场所时，通讯线应采用带屏蔽层的双绞线，屏蔽层应良好接地。

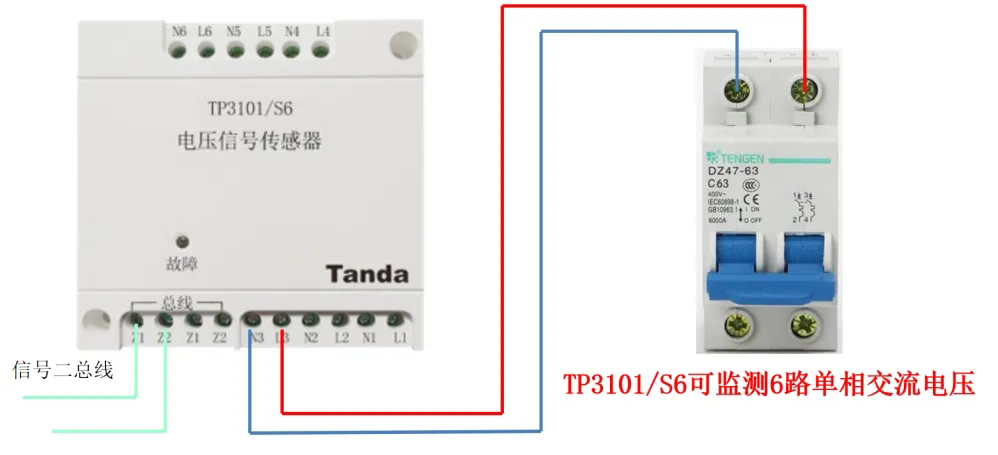

TP3101/S6外接端子说明

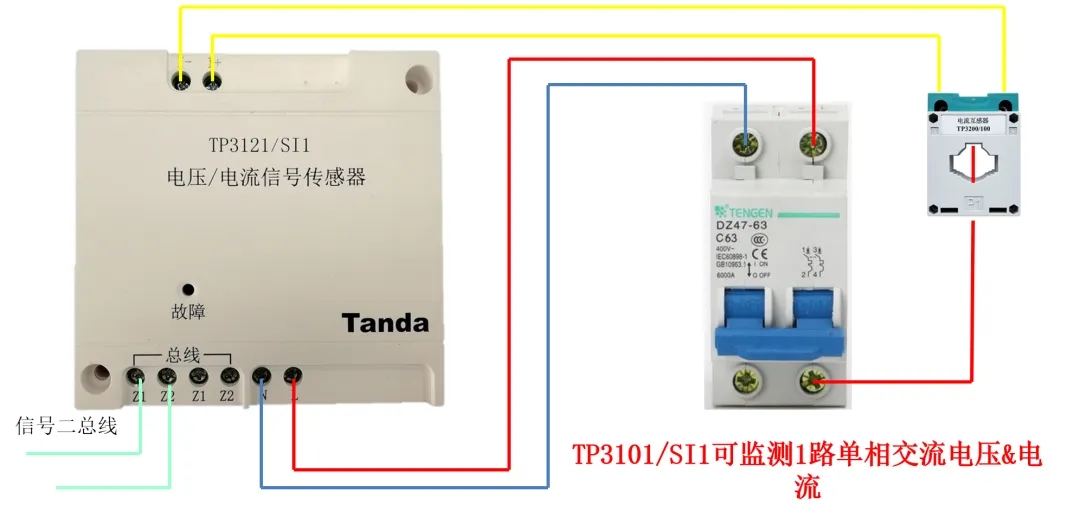

TP3101/SI1外接端子说明

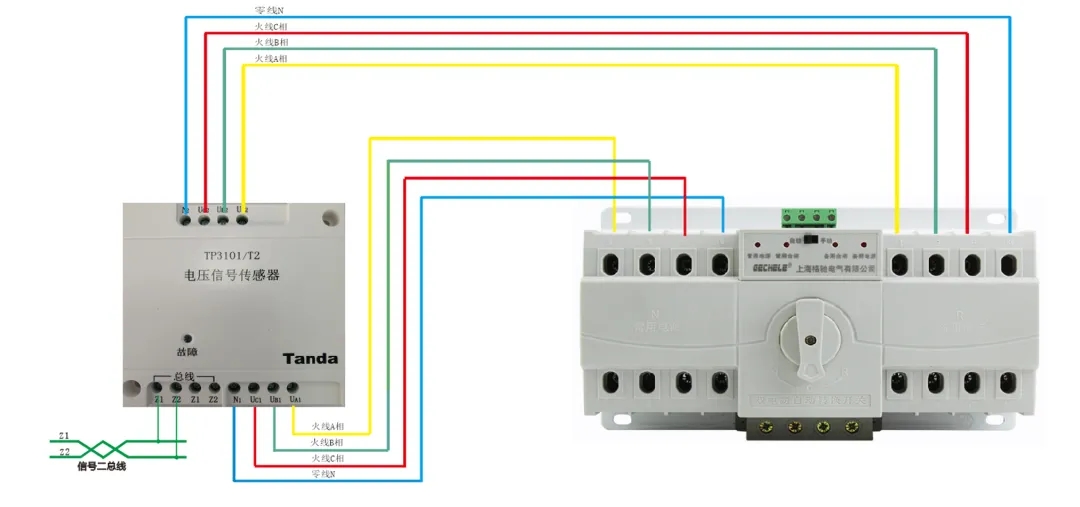

TP3101/T2外接端子说明

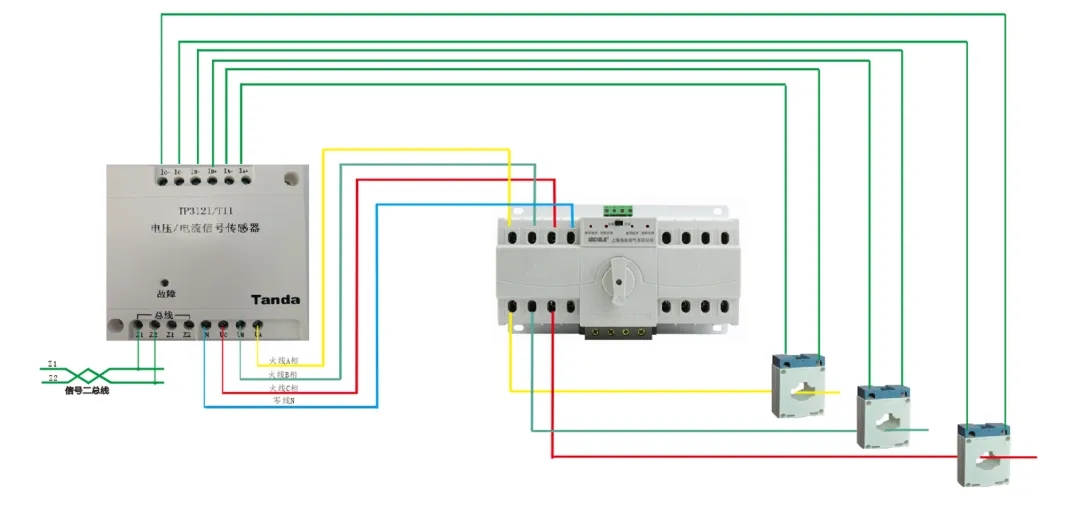

TP3121/TI1外接端子说明

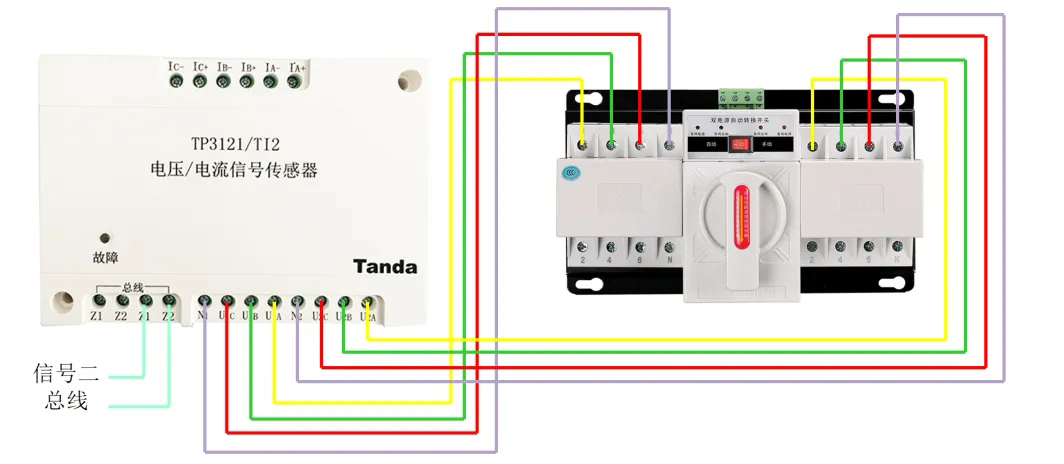

TP3121/TI2外接端子说明（电压部分）

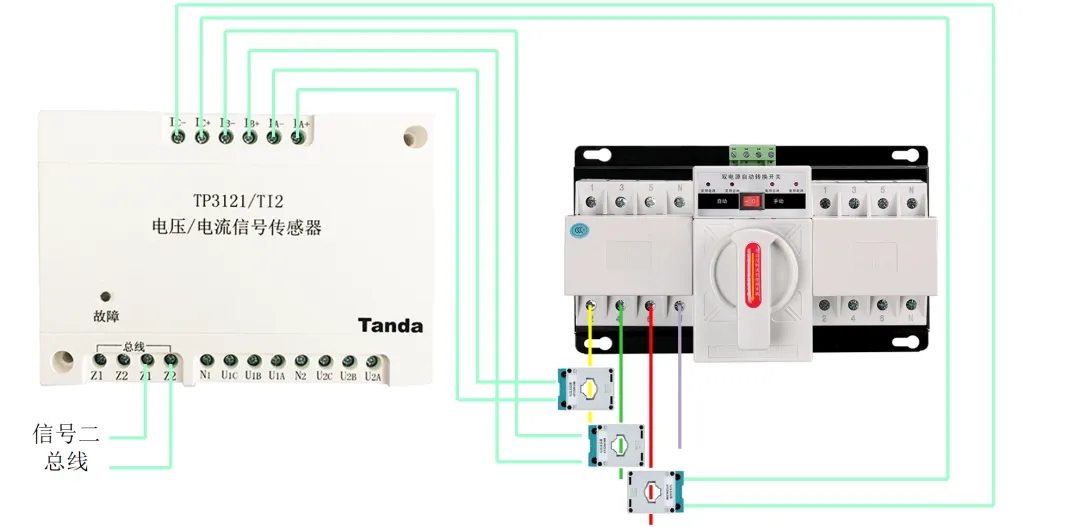

TP3121/TI2外接端子说明（电流部分）

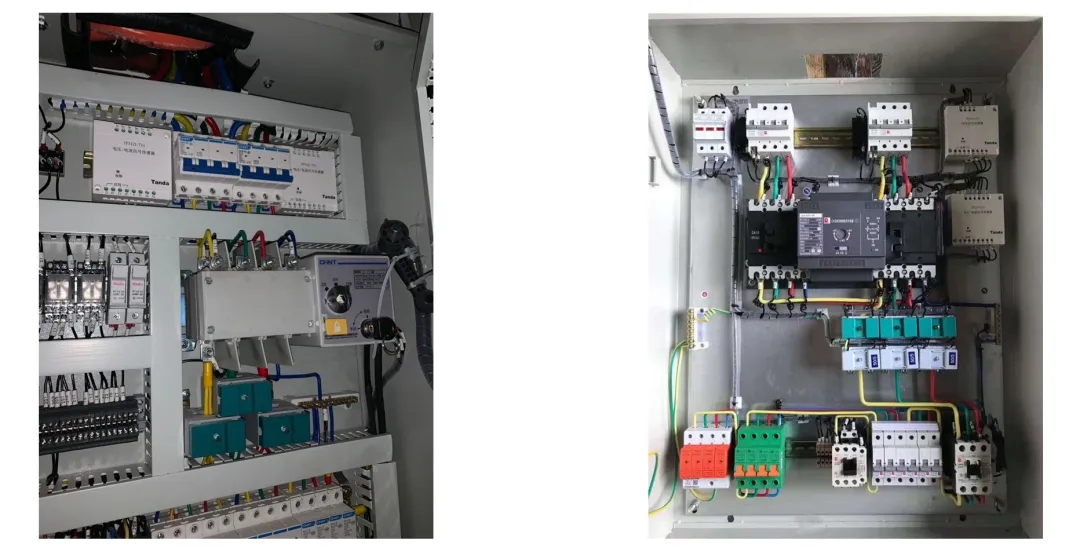

电源监控系统安装图
