JBF5131C

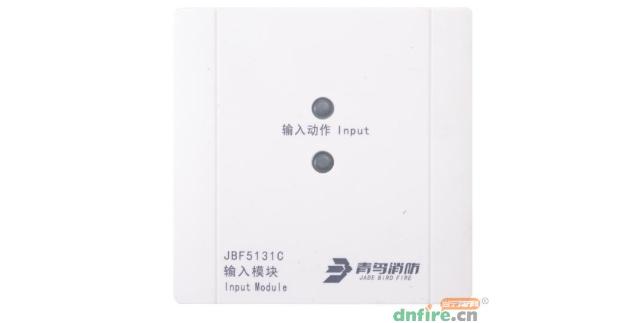

JBF5131C输入模块是青鸟消防的可接收无源触点信号的控制模块，可接收被监视设备动作后提供的常开无源触点信号或常闭无源触点信号，通过输入动作指示灯常亮来示意用户。

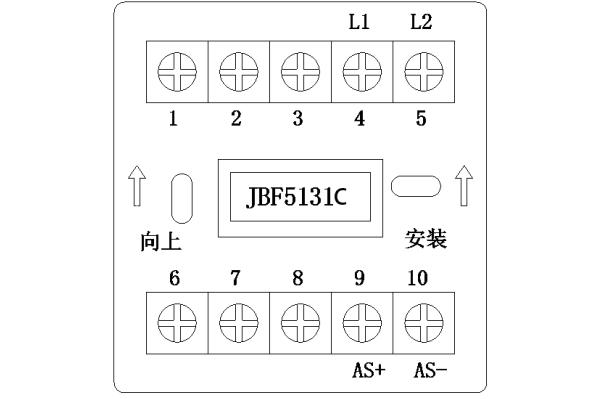

JBF5131C输入模块接线端子图：

L1（端子4）、L2（端子5）：接通回路总线，无极性。

AS+（端子9）、AS-（端子10）：接应答（无源触点）

JBF5131C输入模块接线图：

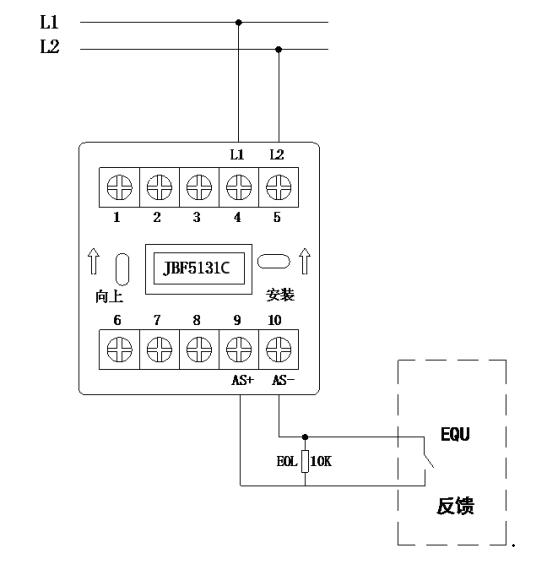

监视无源闭合应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。接线示意图如下图：

无源常开信号输入

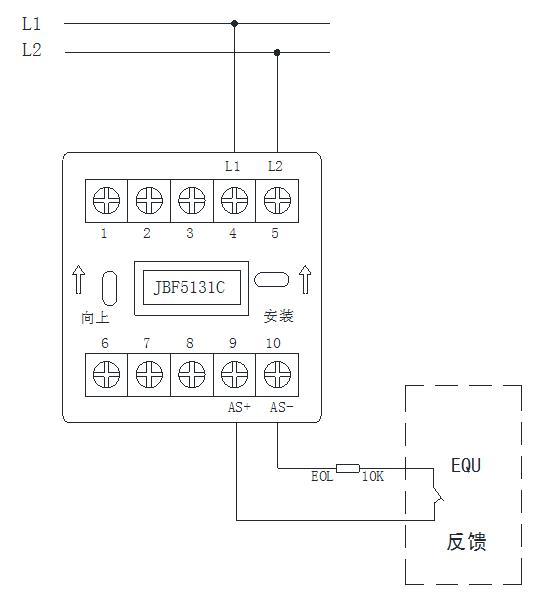

监视无源断开应答的现场设备时：AS+（端子9）、AS-（端子10）：接应答（无源触点），连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。接线示意图如下图：

无源常闭信号输入

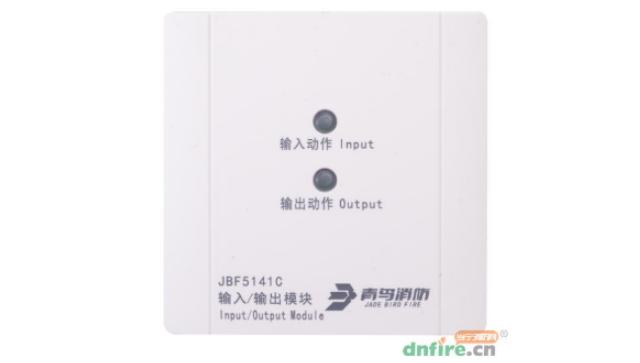

JBF5141C

青鸟消防JBF5141C输入输出模块可启动或停止与该模块连接的（如防火卷帘门、送风阀、排烟阀等）外部设备，同时监测外部设备工作状态。

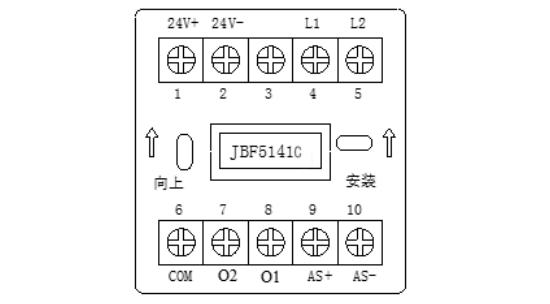

JBF5141C输入输出模块接线端子说明：

L1（端子4）、L2（端子5）：接回路总线，无极性，有总线信号接入模块即可正常工作。

24V+（端子1）、24V-（端子2）：接24V电源，实现24V电压检测和线路检测功能设计。

AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点。

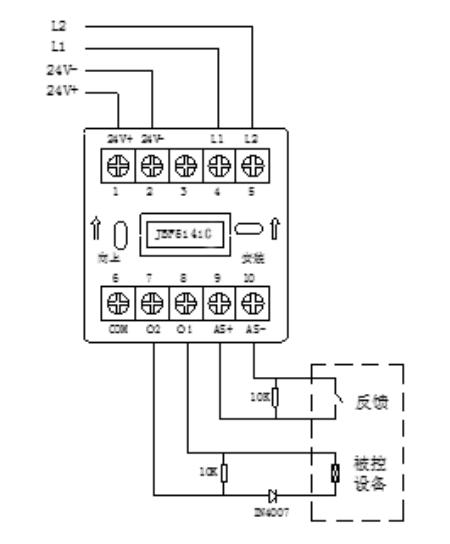

JBF5141C有源输出接线图：

O2（端子7）O1（端子8）为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2（端子7）输出正向串接二极管到被控设备电源正端，O1（端子8）输出接被控设备负端。模块启动后O2（端子7）输出电源正，O1（端子8）输出电源负。

24V+（端子1）接24V供电电源正，24V-（端子2）接24V供电电源负，提供被控设备供电电源。具体接线见下图。

JBF5141C无源输出接线图：

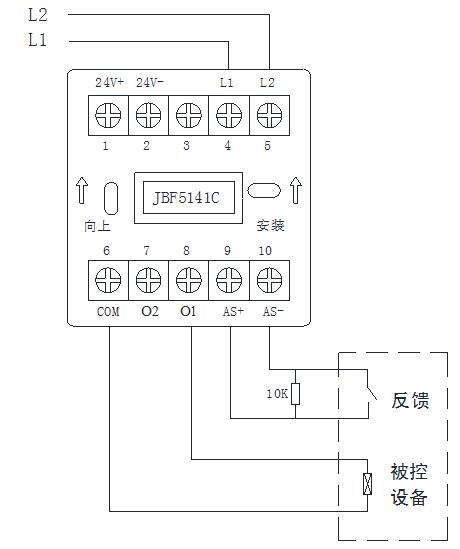

该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。

触点无源输出

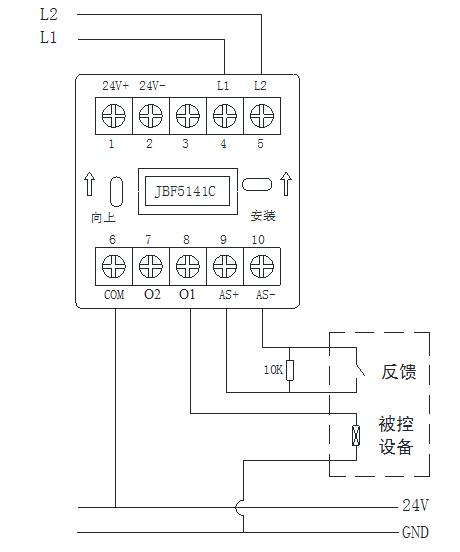

引入外部24V实现有源输出

JBF5142C

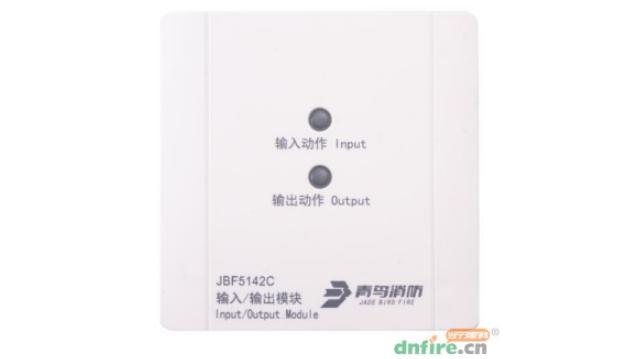

JBF5142C输入/输出模块是青鸟消防股份有限公司开发的可实现脉冲输出、持续输出两种输出方式的控制模块。

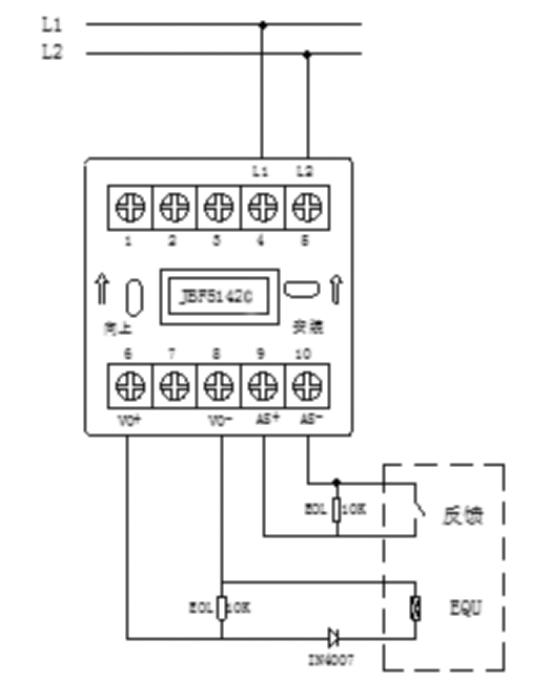

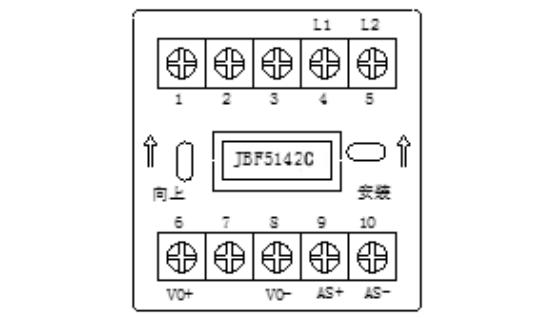

JBF5142C输入/输出模块接线图：

L1（端子4）、L2（端子5）：接回路总线，无极性。

AS+（端子9）、AS-（端子10）：接应答（无源触点）。必须并联10KΩ终端电阻。

VO+(端子6)、VO-（端子8）：接被控设备（脉动触点）。模块启动后VO+(端子6)和VO-（端子8）可以脉冲输出或持续输出。见下图。

注：①脉冲输出：模块设备只提供DC30V/1.5A/100ms脉冲，不提供持续电压。

②持续输出：脉冲输出后还可持续输出维持DC24V继电器工作所需电流。

JBF5141A

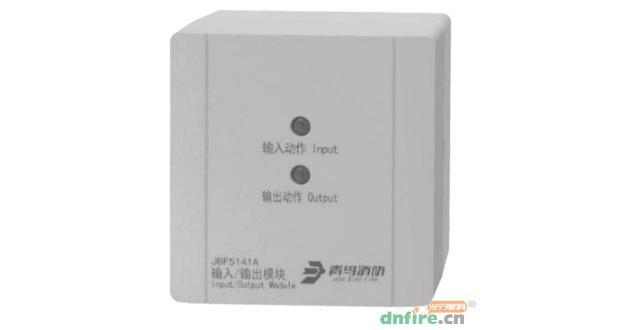

JBF5141A输入/输出模块是青鸟消防的一款可实现输入检测，多种方式输出的控制模块。

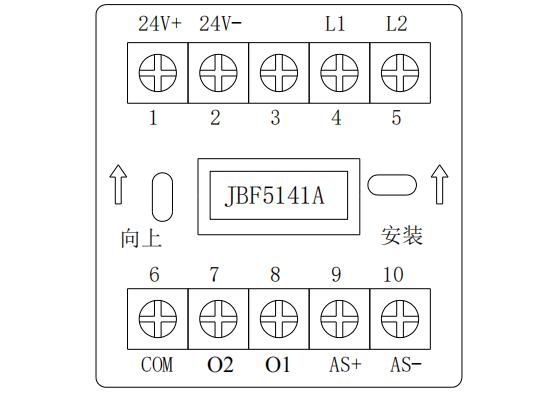

JBF5141A输入输出模块接线端子说明：

L1（端子4）、L2（端子5）：接回路总线，无极性，有总线信号接入模块即可正常工作。

24V+（端子1）、24V-（端子2）：接24V电源，实现24V电压检测和线路检测功能设计。

AS+（端子9）、AS-（端子10）：接应答（无源触点），必须并联10KΩ终端电阻。

COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点。

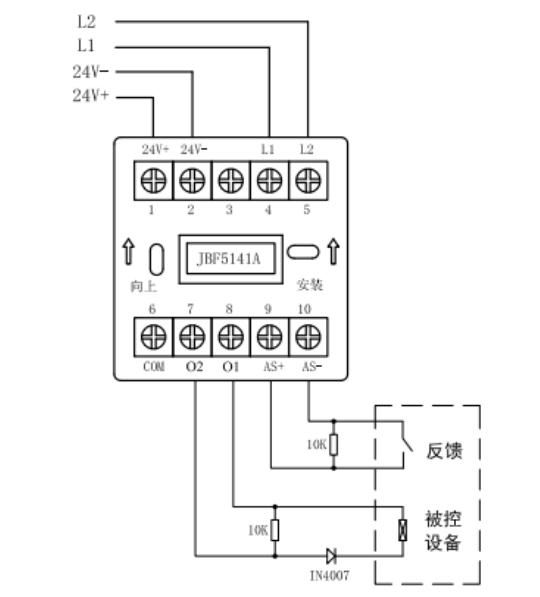

JBF5141A输入输出模块有源输出接线图：

JBF5141A有源输出接线图

O2（端子7）O1（端子8）为有源输出接线端子，在被控设备终端并联10KΩ电阻，用于检线功能；O2（端子7）输出正向串接二极管到被控设备电源正端，O1（端子8）输出接被控设备负端。模块启动后O2（端子7）输出电源正，O1（端子8）输出电源负。

24V+（端子1）接24V供电电源正，24V-（端子2）接24V供电电源负，提供被控设备供电电源。具体接线见图。

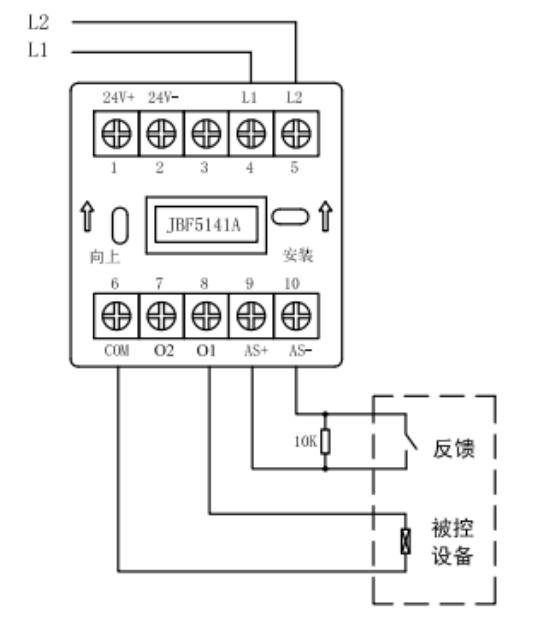

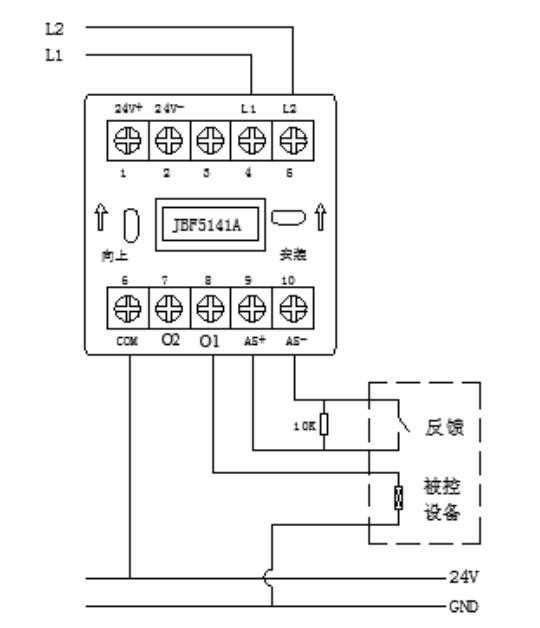

JBF5141A输入输出模块无源输出接线图：

该模块提供纯继电器触点输出功能，具有独立物理常开和常闭触点输出功能，COM（端子6）是继电器触点公共端，O2（端子7）是常闭触点，O1（端子8）是常开触点，模块启动后常闭触点断开，常开触点闭合，可用该触点实现无源和有源接电的单独控制。具体接线见图。

JBF5141A无源输出接线图

引入外部24V实现有源输出

JBF5146A

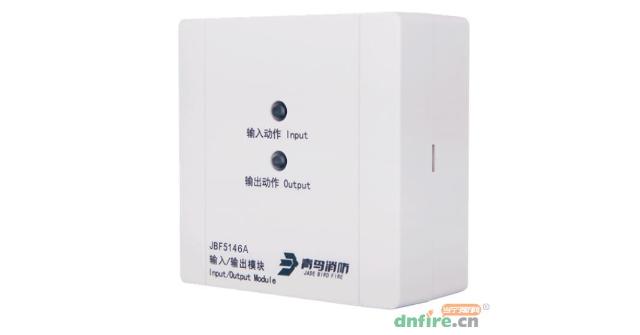

青鸟消防JBF5146A输入/输出模块是一款可实现持续输出方式的控制模块。在使用过程中消防联动控制器发出命令，通过输入/输出模块启动或停止与该模块连接的外部设备，同时监测外部设备工作状态。

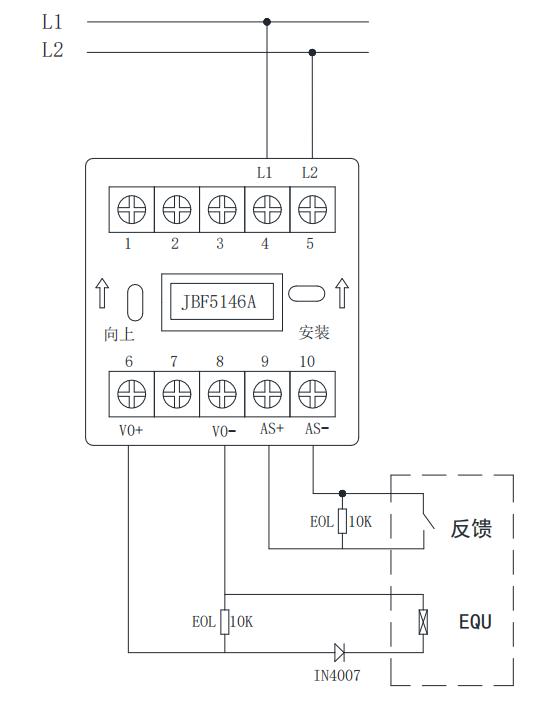

JBF5146A输入输出模块接线图：

L1（端子4）、L2（端子5）：接回路总线，无极性；

AS+（端子9）、AS-（端子10）：接应答（无源触点），必须并联10KΩ终端电阻。

VO+（端子6）、VO-（端子8）：接被控设备，模块启动后VO+（端子6）和VO-（端子8）输出最大能量：脉冲输出DC24V/60mA/120s，然后持续输出DC12V/16mA/4h，见上图。

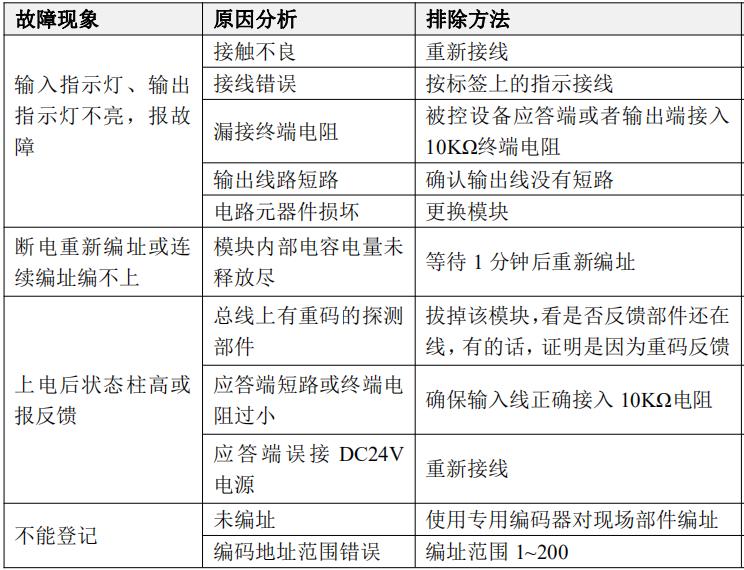

附JBF5146A输入输出模块常见故障分析：
