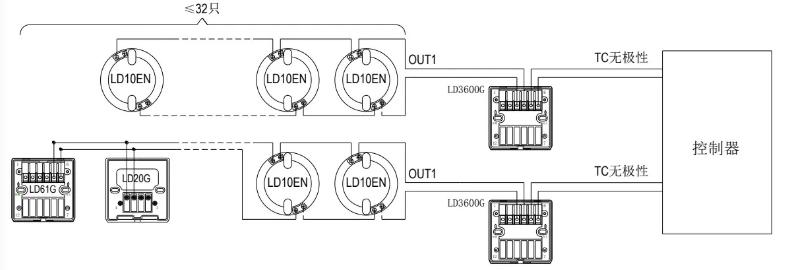

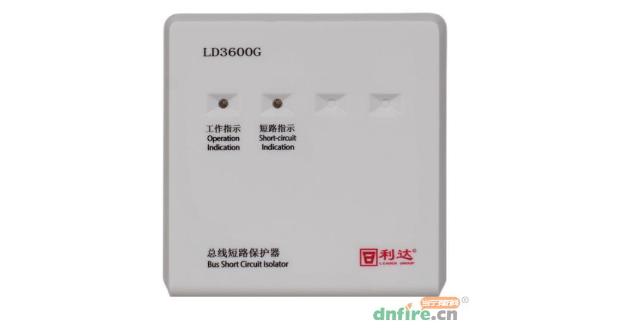

LD3600G总线短路保护器接线图：

TC1、TC2：探测二总线，无极性

OUT1、OUT1：二总线输出线

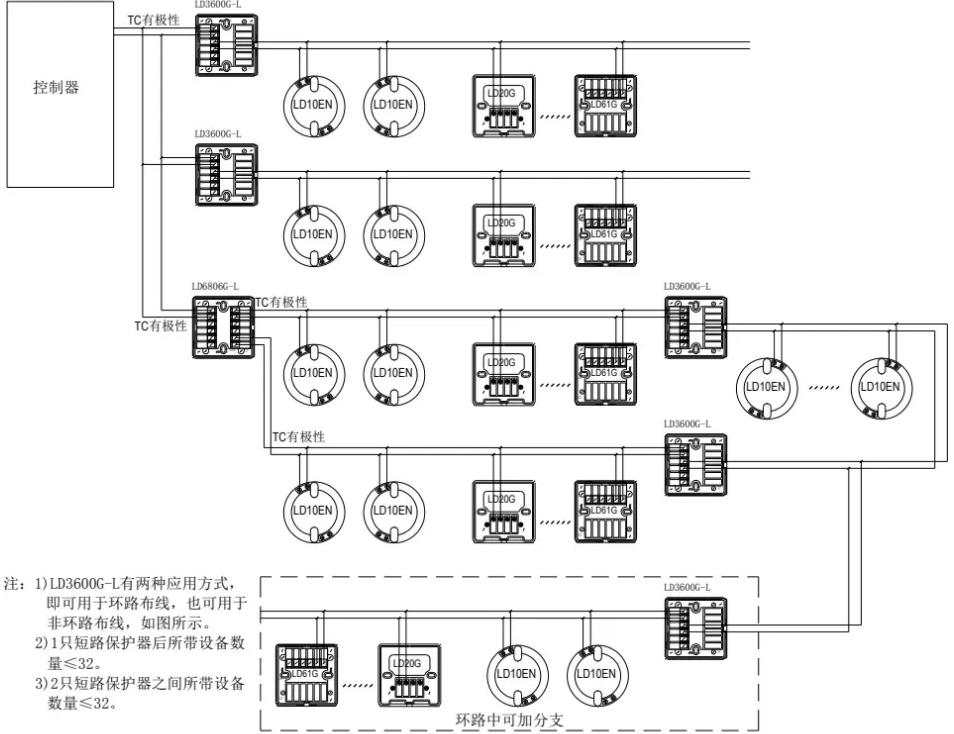

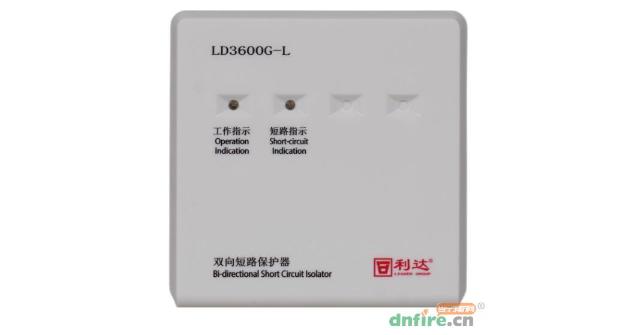

LD3600G-L双向短路保护器接线图：

TC1、TC2：探测二总线，有极性

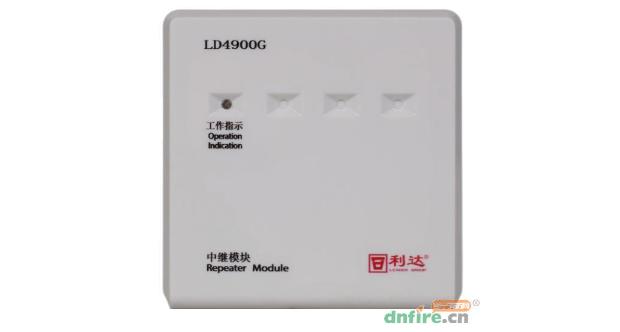

LD4900G中继模块接线图：

TC1、TC2：探测二总线，无极性

OUT+、OUT-：TC电压输出，接非编码设备

每只中继模块可以带1~20只利达非编码普通感温探测器，或1~10只非编码感烟探测器。模块输入端末端并联一个10KΩ的终端电阻。

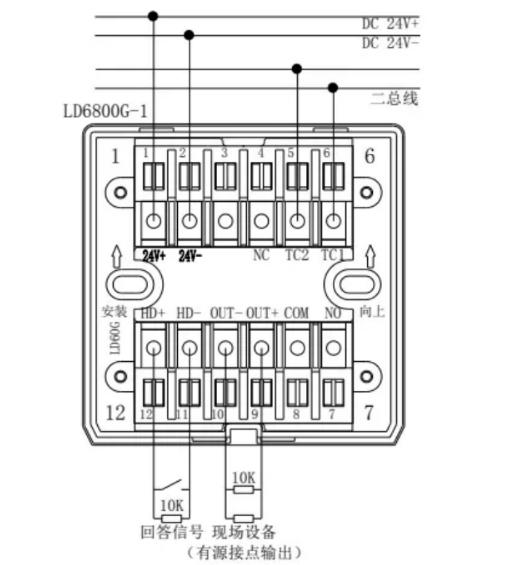

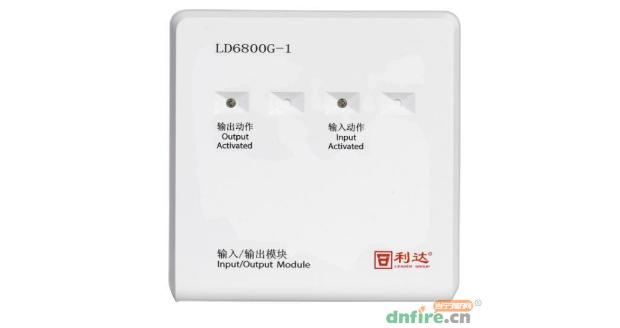

LD6800G-1输入/输出模块接线图：

TC1、TC2：探测二总线，无极性

24V+、24V-：24V电源，有极性（不接电源会报故障）

HD+、HD-：回答信号

OUT+、OUT-：有源输出信号

COM、NO：无源常开点输出信号

COM、NC：无源常闭点输出信号

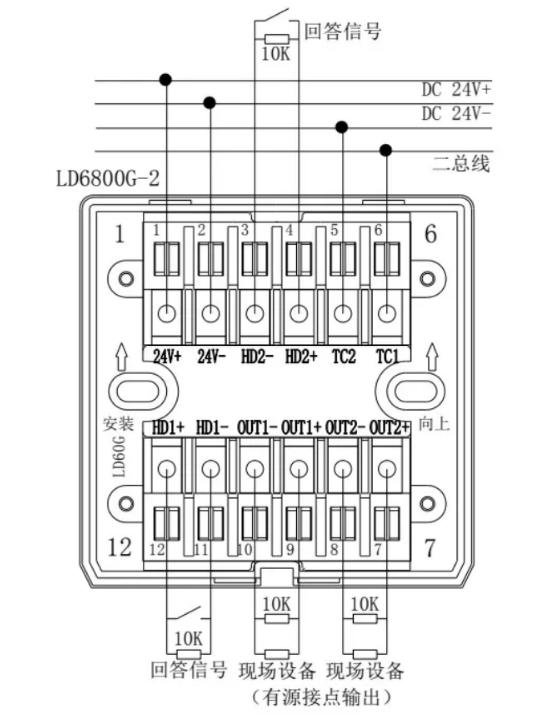

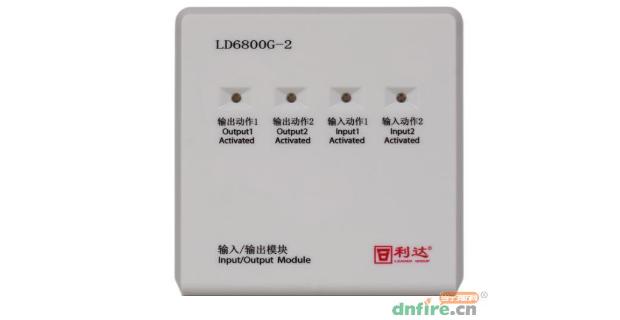

LD6800G-2输入/输出模块接线图：

TC1、TC2：探测二总线，无极性

24V+、24V-：24V电源，有极性（不接电源会报故障）

HD1+、HD1-；HD2+、HD2-：回答信号

OUT1+、OUT1-；OUT2+、OUT2-：有源输出信号

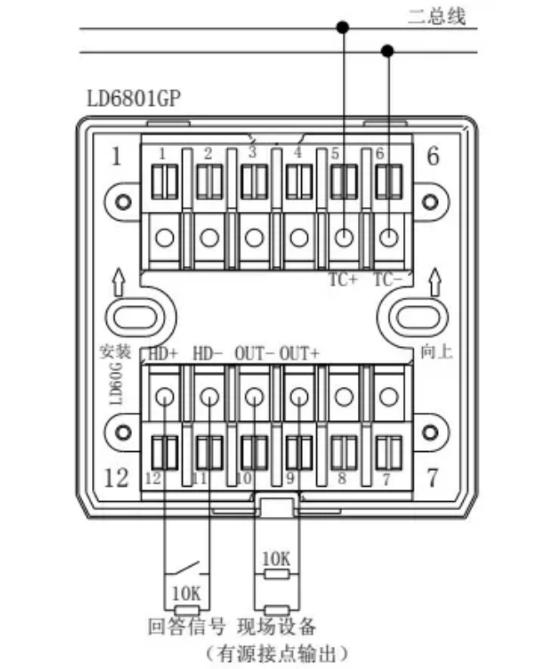

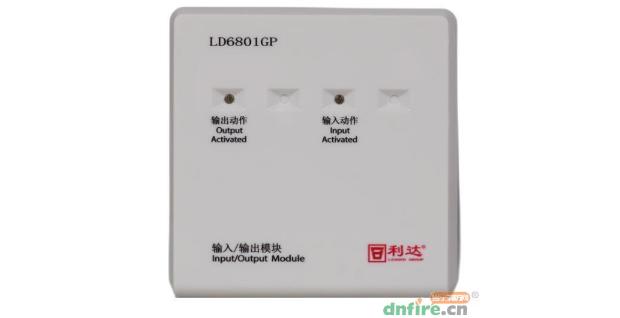

LD6801GP输入/输出模块接线图：

TC+、TC-：探测二总线，有极性

HD+、HD-：回答信号

OUT+、OUT-：有源输出信号

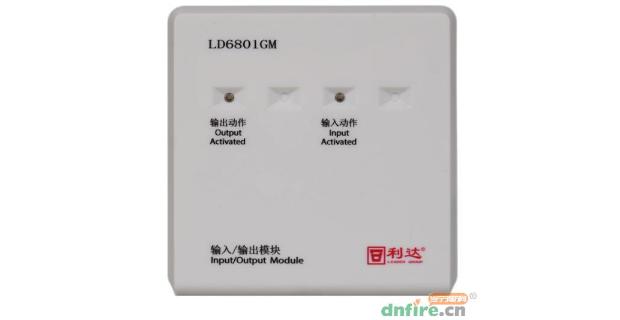

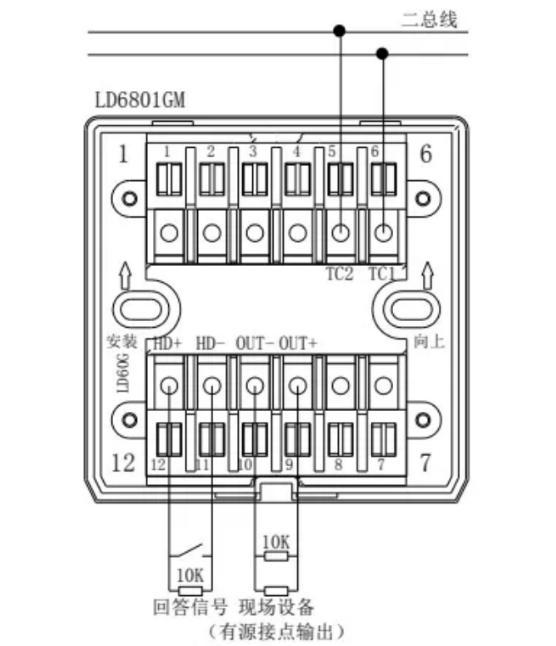

LD6801GM输入/输出模块接线图：

TC1、TC2：探测二总线，无极性

HD+、HD-：回答信号

OUT+、OUT-：有源输出信号

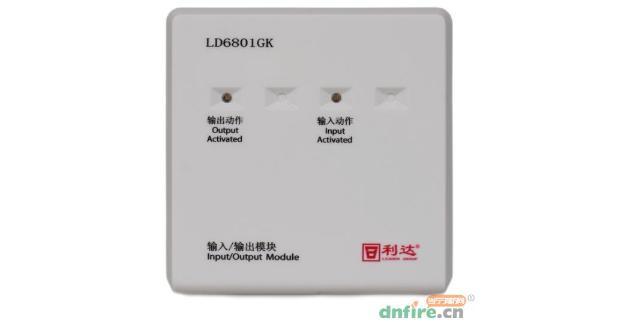

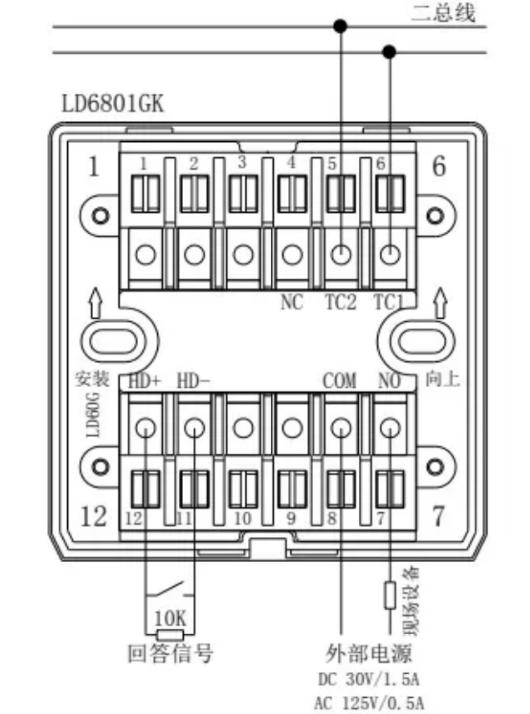

LD6801GK输入/输出模块接线图：

TC1、TC2：探测二总线，无极性

HD+、HD-：回答信号

COM、NO：无源常开点输出信号

COM、NC：无源常闭点输出信号

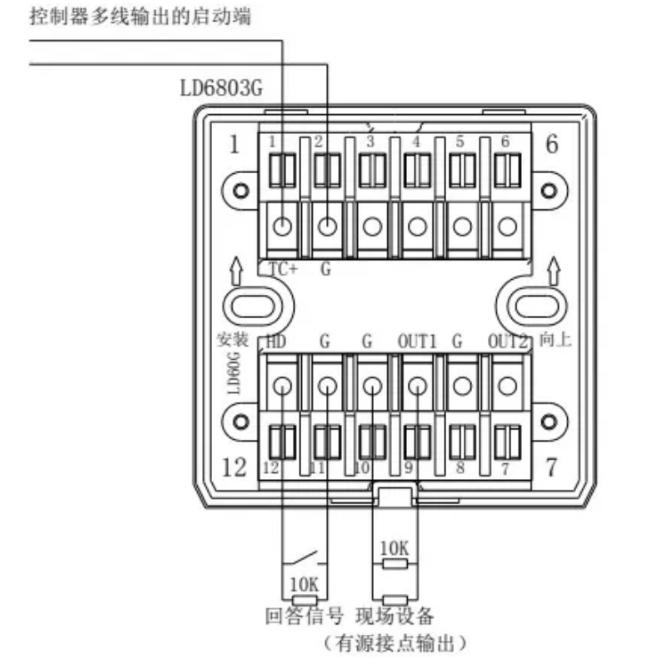

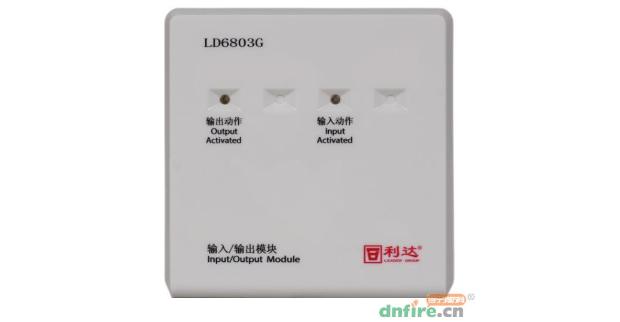

LD6803G输入/输出模块接线图：

TC+、G：多线盘输出24V，有极性

HD、G：回答信号

OUT1、G：有源输出信号

OUT2、G：备用

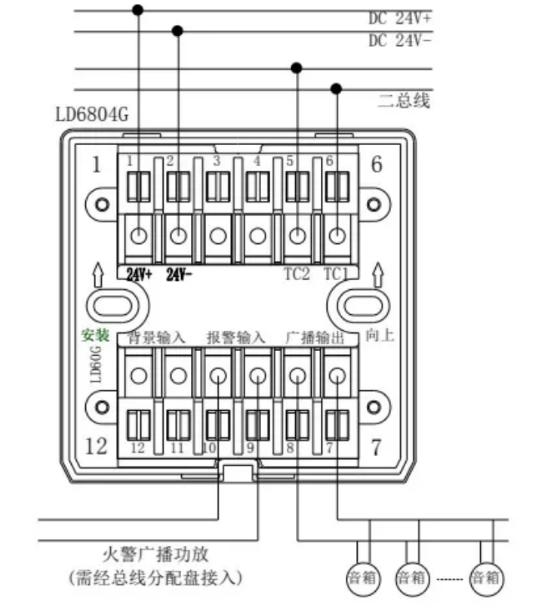

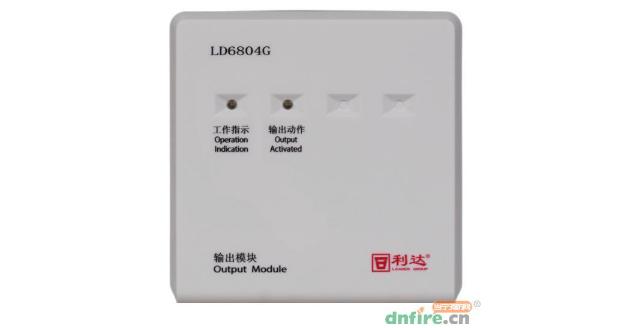

LD6804G输出模块接线图：

TC1、TC2：探测二总线，无极性

24V+、24V-：联动电源输出

背景输入：背景广播音频输出

报警输入：接收控制器启动/停止命令

广播输出：消防广播音频输出

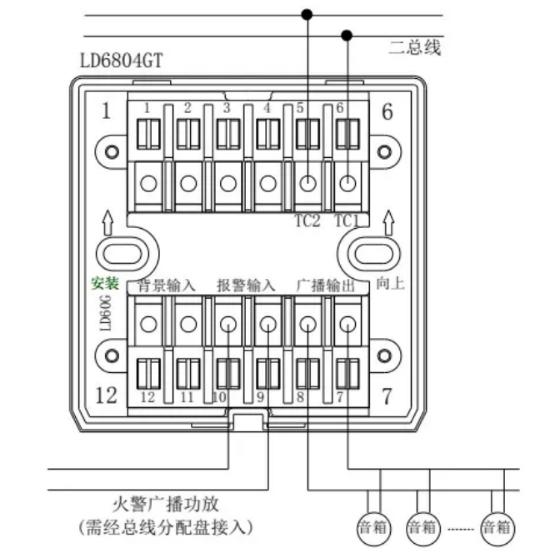

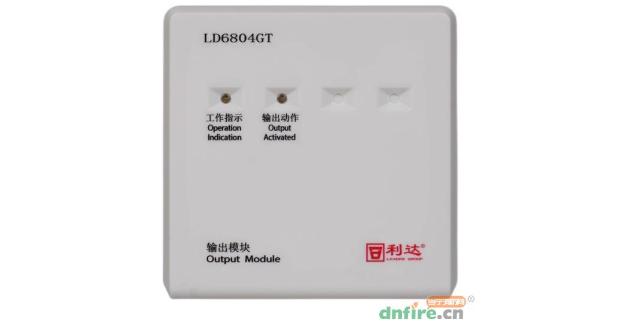

LD6804GT输出模块接线图：

TC1、TC2：探测二总线，无极性

背景输入：背景广播音频输出

报警输入：接收控制器启动/停止命令

广播输出：消防广播音频输出

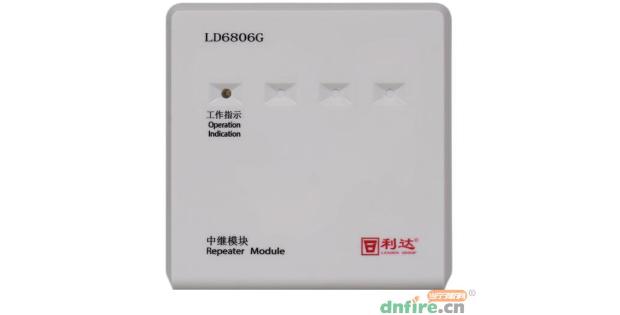

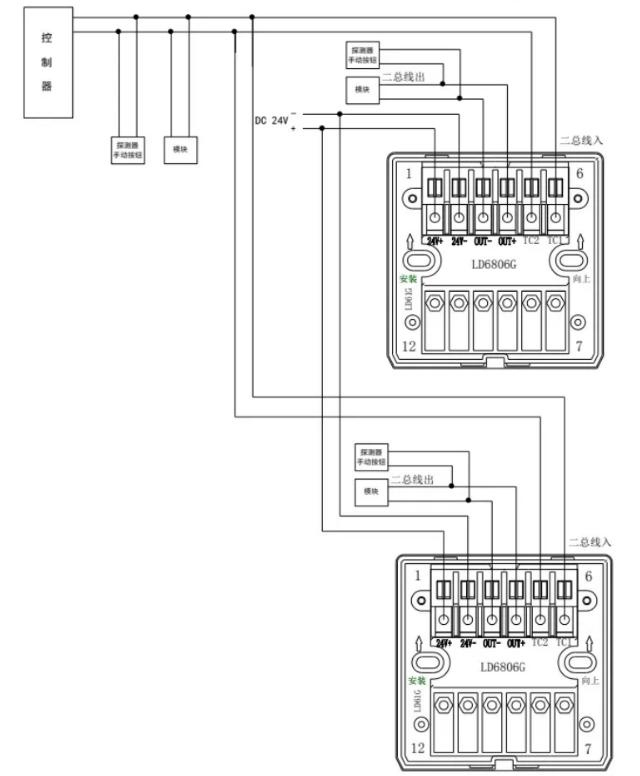

LD6806G中继模块接线图：

TC1、TC2：探测二总线，无极性

OUT+、OUT-：TC电压输出

24V+、24V-：24V电源，有极性

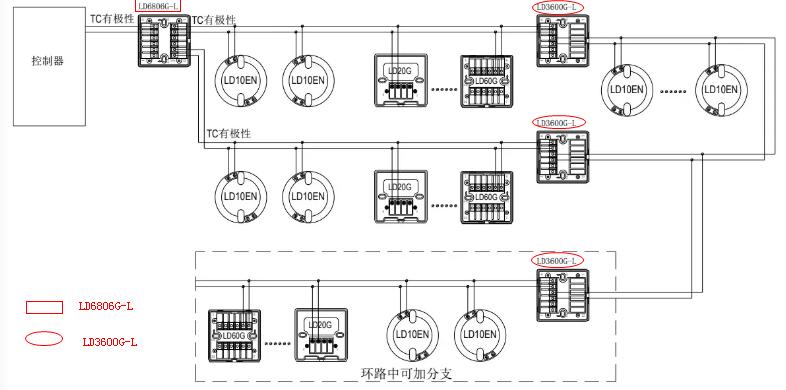

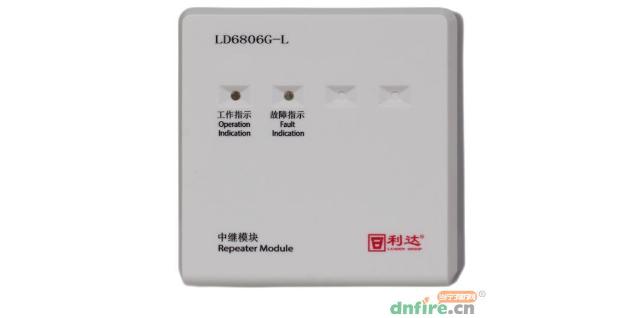

LD6806G-L中继模块接线图：

TC+、TC-：探测二总线，有极性

TC1+、TC1-：TC电压输出1

TC2+、TC2-：TC电压输出2
