测漏这块，我们投入的心思和成本是最多的，甚至投入比空采主机还要高。空采主机采购量最近在下降，三台实训机已经到位，多品牌设备也集齐了。我们深耕空采管网诊疗，在技术研究和设备实训方面投入了大量精力。

这套管网诊疗的认知，都是一次次现场实测试出来的，真正值钱的，也是这套认知。

我平时随身常备三台设备：SDT170、UP100，还有 S530。S530 是我常年带身上的机器，听音灵敏顺手，操作简单，就一个增益轮，三色灯加上耳机听音，没有多余花哨功能。UP100 也差不多，靠增益旋钮 + 光柱显示，配合耳机听音。我常跟管路医师团队说，一线作业，UP100 或者 S530 选一台当日常巡检主力，再配上一台台湾昌禄 S5800 复合机，日常管网检测基本够用。

UP100 测正压泄漏灵敏度很不错。前段时间一直在采购设备，实操练得少，现在有空我就拿各种仪器现场对比练习。模拟机听感厚实，数字机声音偏尖锐。戴上耳机一听，差别一目了然。不管是听音分辨还是测漏作业，本质上并不复杂。

回想最开始，我们就一台国产超声波检漏仪起步，走到现在，认知层面跨越了好几个层级。我们抓住了空采管网诊疗的核心难点：微渗漏。最难啃的微渗漏吃透了，反过来再处理中漏、大漏、管路堵塞、吹吸测试就简单很多。积液，可以理解成半堵；再往后还有冷桥问题。

说到 PdM 预测性运维，就是运维模式从事后抢修，慢慢升级到精细化预测管理。整套体系搭建完成之后，再去规范现场操作，就顺畅很多。管网泄漏维修有两种思路，可以直接拆管更换，也可以外部胶粘修补。方案要结合现场工况，多种手段组合选用。

管网基线建档分两种场景：新建准备投运的管网，初次基线就好比新生儿体检，记录管网无漏无堵的健康状态；存量老管网，原本没有基线，就要先查漏、堵漏、消除积液，确认管网健康之后，再建立基线。基线建档本身是专业技术服务，这也是基线服务需要收费的道理。

压差基线逻辑也是一样。举个四管机例子，初次测得 L1 -300Pa，L2 -280Pa，L3 -290Pa，L4 -310Pa。把这组数据保存作为基线，后续每次复测，对比同一支管压差变化，用来判断管网有没有渗漏。

露点基线逻辑相通，记录环境常温、管内露点数值，后续比对变化，辅助判断渗漏和冷桥，需要和压差数据交叉印证。

这整套分析思路，就是我们所说的空采管网病理学。

一、 管网健康判定有明确标准：最远端吹烟 120 秒报火警，气流扰动 100 秒报故障，这是规范的及格线。交工验收，核心就是最远端吹烟测试，依靠报警响应时间，判断管网是否健康。120 秒是最低底线；做到 100 秒属于良好；80 秒以内就是优秀。空采系统建设初衷，就是早期预警，早感知、早发现火情。

二、评估管网性能不能只看响应时间，必须结合单管长度、单管采样孔数量综合判断。规范规定上限：单管一般最长 100 米，单管采样孔不宜超过 25 个。评估结果分为及格、良好、优秀，最终出具带结论的检测报告。

三、这里有个细节要注意：很多空采主机自带报警输出延时。吹烟测试计时，要把主机延时算进去。举个例子，主机 120 秒触发报警，自带 20 秒输出延时，那么烟雾到达探测器实际用时只有 100 秒。

四、很多进口空采主机自带内部基线，大多基于流量、压力两套逻辑。管路医师要吃透各个厂家主机基线原理，后续我们现场自建的基线，可以和主机内置基线交叉校对。

五、主机风机噪音也是管路医师必须掌握的巡检知识点。风机声音发闷、发散，大概率代表风机故障。一旦确认风机损坏，可以关闭球阀隔离管网，外接真空泵开展管网测试。

六、我们定了统一测试基准：真空泵负压基准为 - 350Pa、60 升每分钟，稳定运行 10 分钟负压稳定后，再开展压差试验。

测试地点：京东亚洲一号昆山千灯园区 2 期

测试支管：威士达 VLC

实测数据：

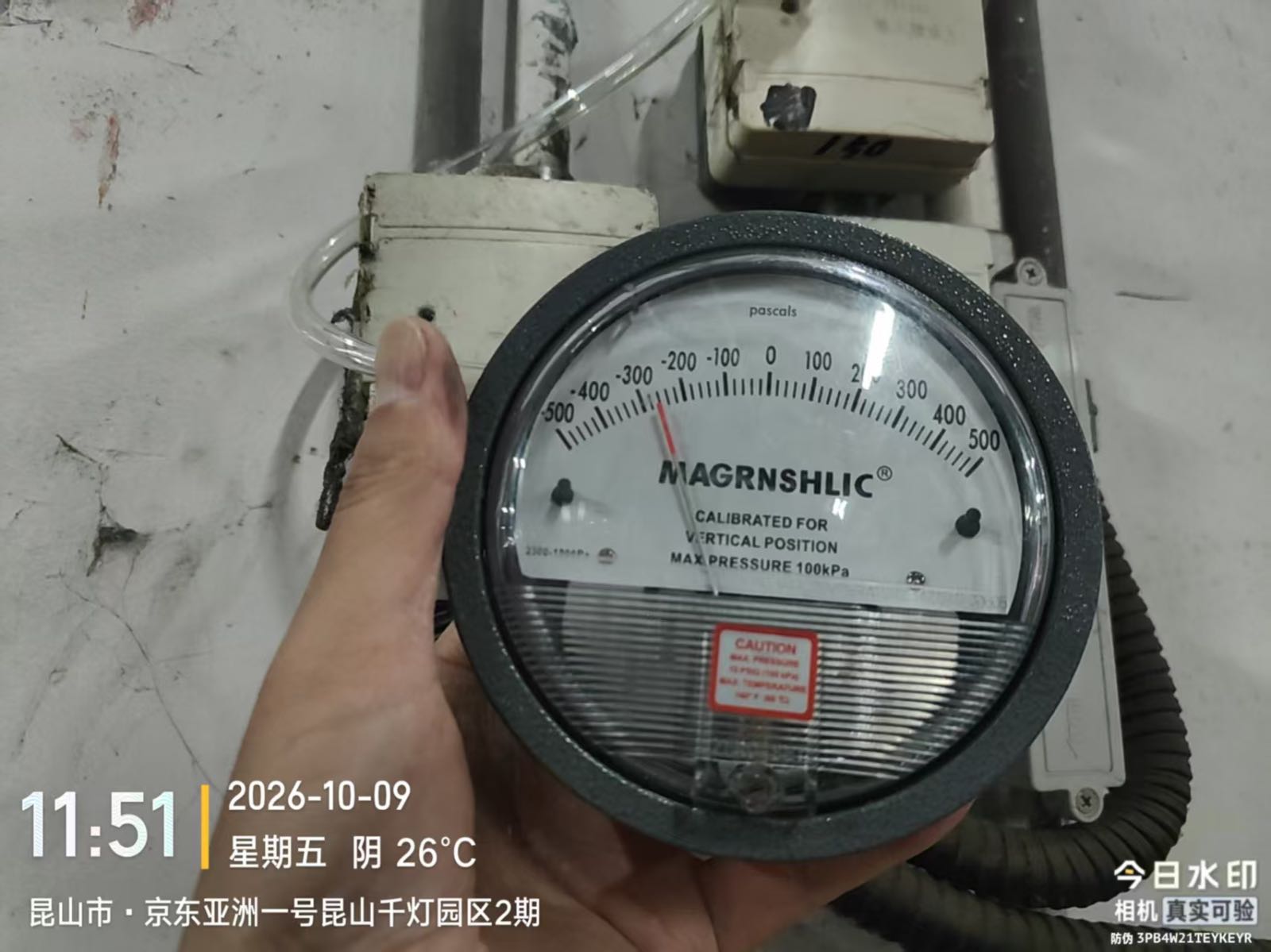

1. 德威尔压差表：负压读数 - 270Pa

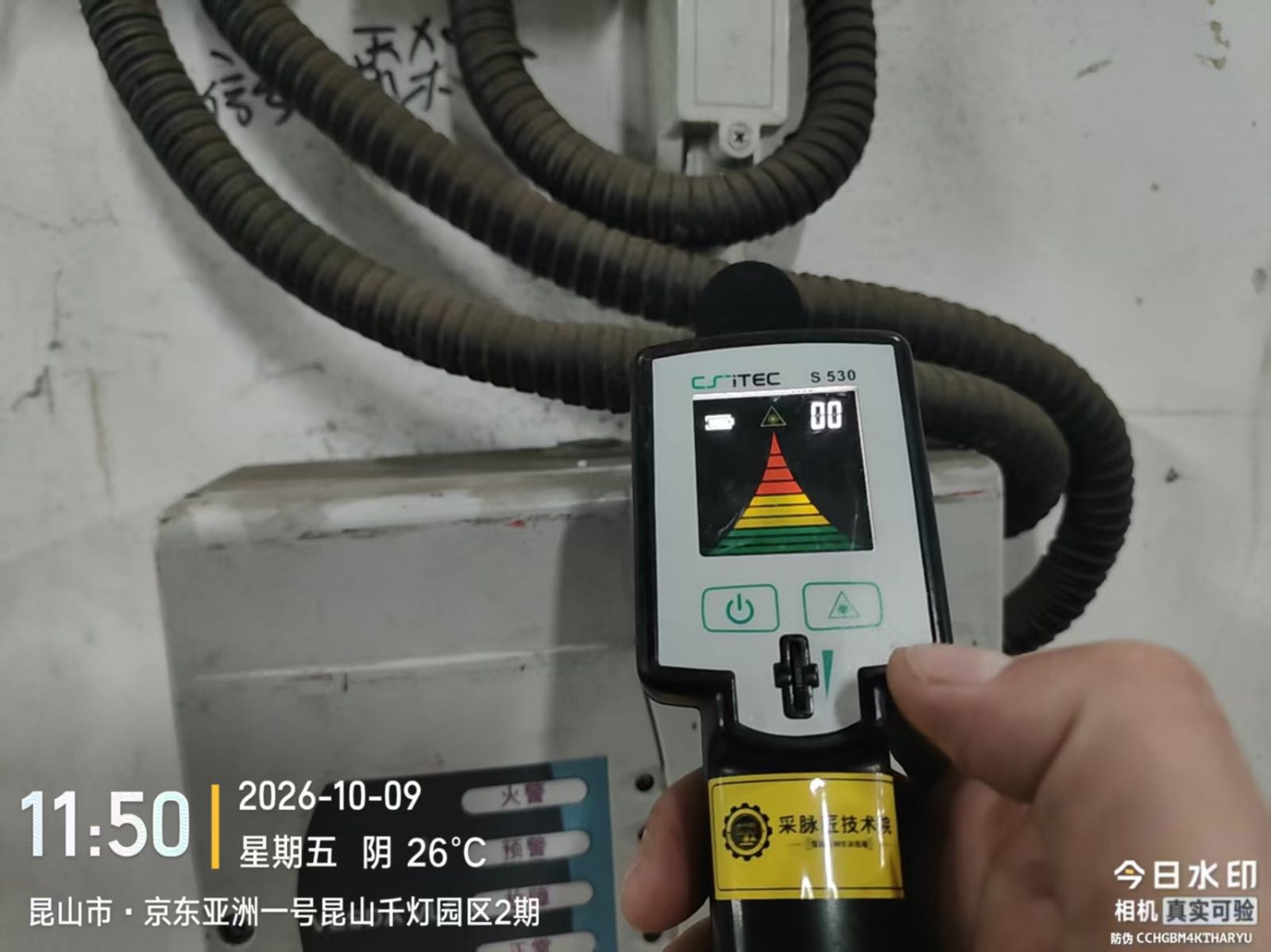

2.S530:同一个点位、同一个角度，读数00没有检出信号

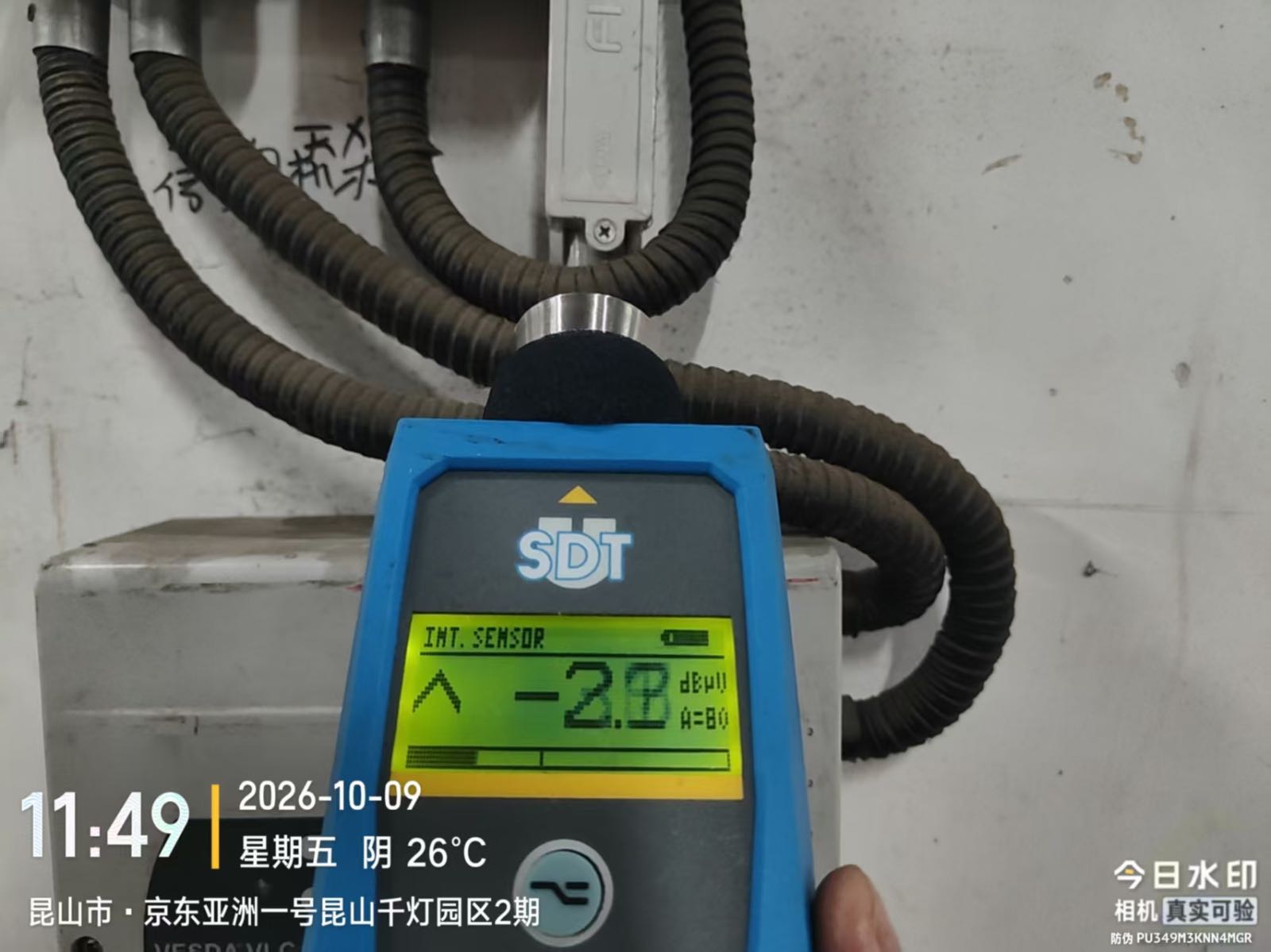

3.SDT170（我改装款，加装聚音罩）：同一测点检出 - 2.8dBμ 超声信号，可以捕捉微负压微弱渗漏信号，数值可记录、复测比对

这组对比非常直观。S530 本身是一台好机器，机身轻巧，适合日常巡检定性听音；但面对空采管网这种微负压下的极微弱渗漏，就很难捕捉信号。SDT170 是高精度数字检漏仪，能够拾取微弱超声信号，输出量化 dBμ 数据，方便多次复测、基线比对，专门攻克微渗漏难题。拿 SDT 去测正压泄漏，属实大材小用。SDT170 和升级款 SDT200 同属高端旗舰，SDT200 精度更高，结构精密，平时小心养护，用来做基准校验。

收藏圈一句话说得好：不怕不识货，就怕货比货。单独看 S530，很好用；但把它和 SDT 放在一起对比，就显得机身单薄。两台机器定位不一样，互为搭档。S530 随身带，做日常快速巡检；SDT170 配上肩挂、聚音罩、长续航改造电池，作为攻坚主力。发现可疑点位，就用 SDT 精准取证，留存量化数据。

管路医师的现场，所有理论、标准、体系，全部来自真实的现场实测。
