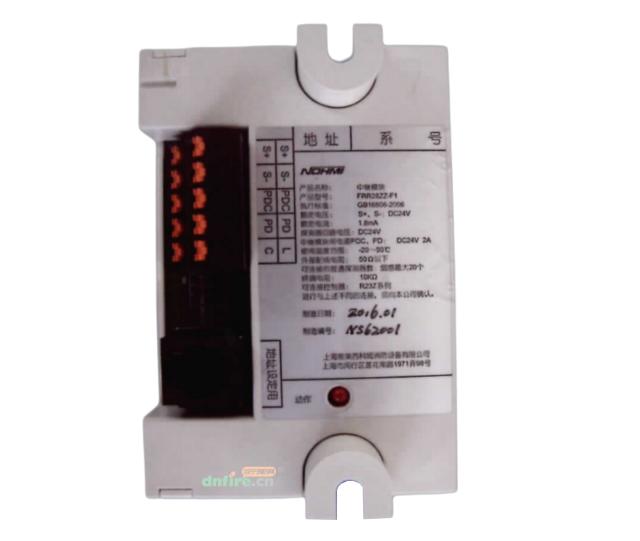

能美消防的FRR28ZZ-F1中继模块是自动火灾报警设备的构成产品的火灾报警信号模块，依据接受从探测器或手报发出的火灾信号，传送到火灾报警控制器。

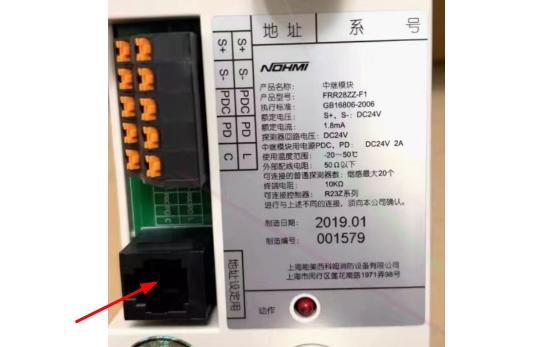

FRR28ZZ-F1中继模块接线端子图：

S+、S-：信号总线

PDC、PD：火灾探测器用电源

L、C：接普通火灾探测器或手动火灾报警按钮

切记：模块的编码必须用编码器水晶头数据线（插上图箭头处）进行编码，不能接在S+和S-上编码

FRR28ZZ-F1中继模块接线图：

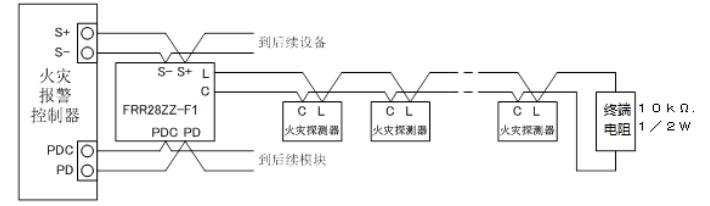

与普通探测器连接时

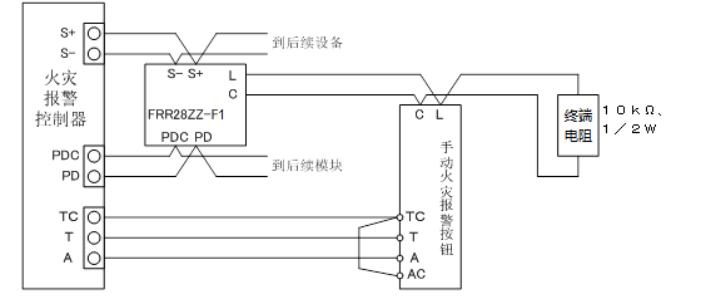

与普通手报连接时

（1）端子S+连接主信号线S+，端子S-连接主信号线S-。

（2）最终的探测器底座或手报的端子L和C，请连接终端电阻10KΩ、1/2W。

（3）L、C端连接烟感最大30个，宜20个内；温感、手报数量无限制。
