JTY-HM-GST103线型光束感烟火灾探测器是海湾消防的一款反射式线型红外光束感烟探测器，安装使用时必须与反射器配套使用。

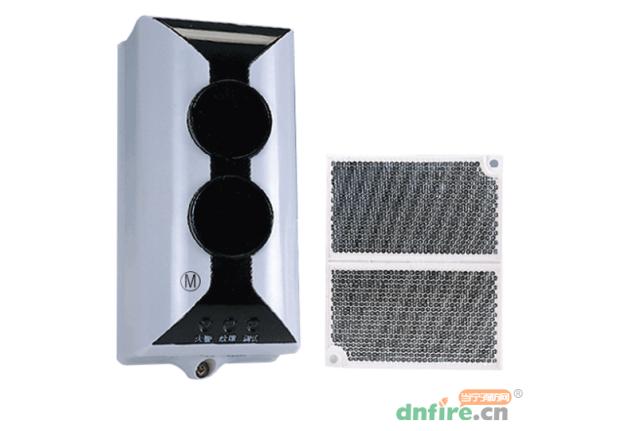

图1 GST103线型光束感烟火灾探测器

由于GST103线型光束感烟火灾探测器的工作原理为减光式，因此在安装探测器时，其光路上应避开固定遮挡物和流动遮挡物。

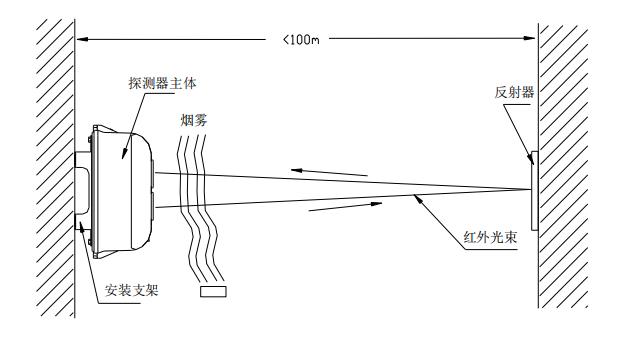

图2 GST103线型光束感烟火灾探测器反射工作原理

无论是安装探测器还是反射器，必须保证安装墙壁坚硬平滑，探测器垂直墙壁安装。墙壁很可能貌似平滑，实际存在凹凸或因外界环境（如雨季、冬季）的变化发生变化等隐患，安装者必须保证探测器不能受这些环境的影响；如果探测器安装在类似于金属管的支撑架上，也应保证支撑架牢固无振动。

GST103线型光束感烟火灾探测器和反射器安装高度应根据烟雾能方便进入光束区为原则，提出以下几点供参考：

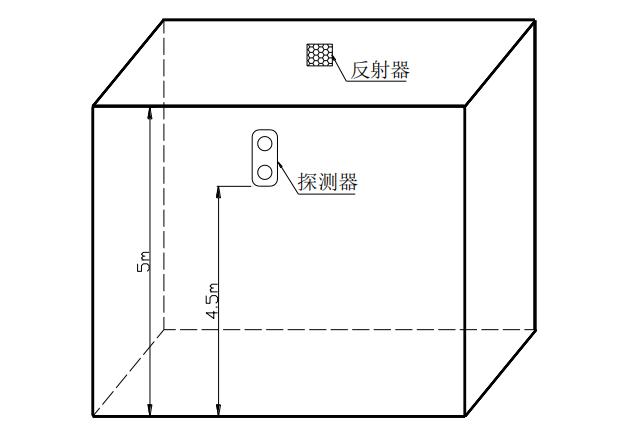

a)建筑物举架≤5m时，应将探测器和反射器安装在距天花板0.5m处的相对两墙墙壁上，如图3所示。

图3探测器和反射器安装示意图

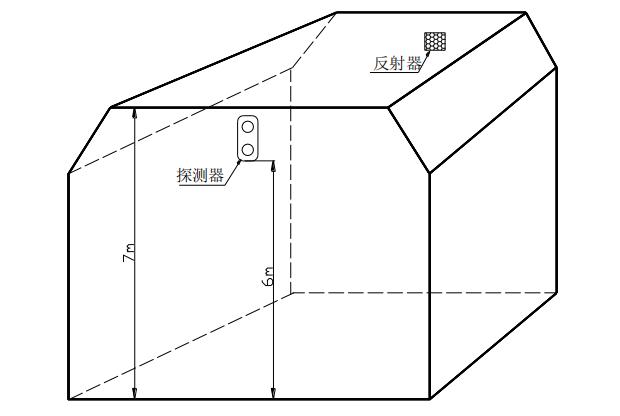

b)建筑物举架在5m～8m之间，应将探测器和反射器安装在距天花板距离0.5m～1m处的相对两墙墙壁上，如图4所示。

图4探测器和反射器安装示意图

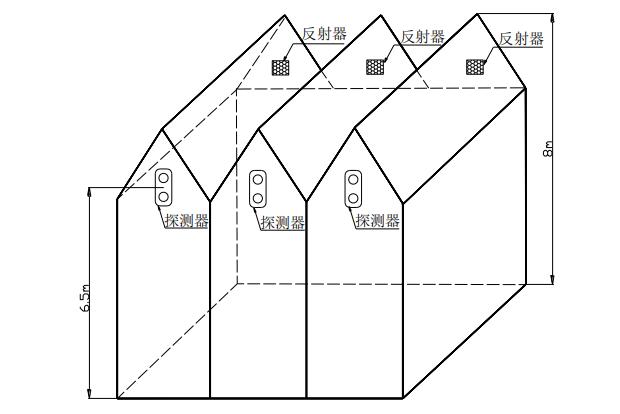

c)建筑物举架＞8m时，一般无天花板，多数是人字型结构，应将探测器和反射器安装在距地面8m左右的相对两墙墙壁上，但要保证探测器距安装位置处建筑物顶部的距离≥0.5m，如图5所示。

图5探测器和反射器安装示意图

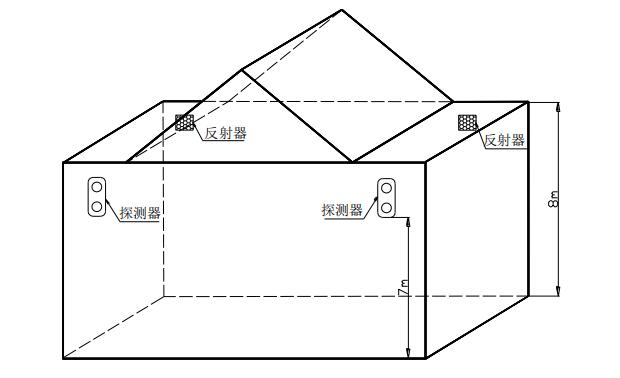

d)建筑物举架为8m左右的人字型结构，应将探测器和反射器安装在距人字梁1.5m处的相对两墙墙壁上，如图6所示。

图6探测器和反射器安装示意图

e)如果探测器周围为玻璃或透明塑料环境，请将探测器安装在建筑物内的南侧墙体上；如果南北方向安装探测器无法实现，应将探测器安装在西侧墙体上。对于阳光经反射仍可照射至探测器的应用环境，应考虑在探测器的光路上安装遮阳罩或与海湾消防的技术支持工程师联系取得相关的技术支持。
